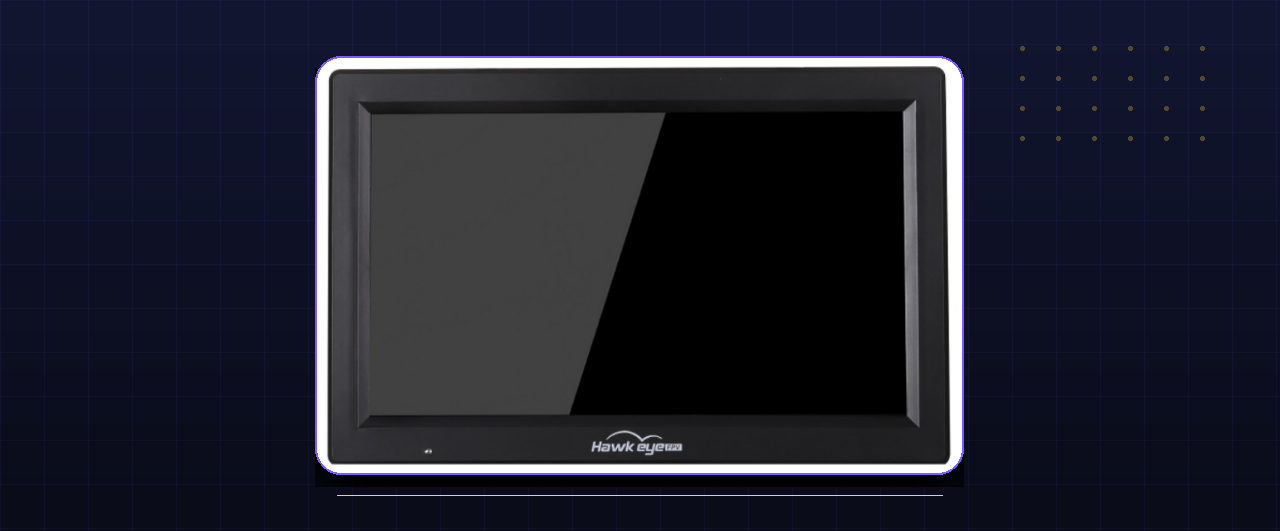

Hawkeye Little Pilot Capitain X

10.2" FPV-монитор с двойными 5.8G-приёмниками, яркостью 1000 люкс, DVR, HDMI.

• Поддержка X-диапазона!
• Высокая чувствительность -99 dB
• Автоматический поиск каналов

Спецификации и функции

LED-экран
Разрешение дисплея	1024×600
Подсветка	LED
Яркость	1000 lux
Соотношение сторон	16:9
Время отклика	10 мс
Цветовая система	PAL/NTSC
Источник питания
Рабочее напряжение	DC: батарея 3S-6S
Ток	1.0A @3S; 550mA @6S
Входной сигнал	Video (PAL/NTSC), HDMI
Выходной сигнал	Video
5V (при входном питании >12V)	1A
DVR
Разрешение	D1/VGA/QVGA
Поддержка TF-карт	Макс 64G
Спецификация
Размер упаковки	300mm×200mm×60mm
Размер монитора	265mm×170mm×31mm
Вес брутто	1.13 кг
Чувствительность 5.8G	-99dB
Соответствующий интерфейс антенны	SMA

Особенности

Специально разработанный для систем аэрофотосъёмки, монитор CAPTAIN "всё-в-одном" обладает следующими особенностями:

• Высокая яркость: 1000 lux.
• Двойной приёмник: встроенные два приёмника.
• DVR: встроенный DVR может работать в фоновом режиме для записи.
• Нет задержки / защита от синего экрана / чёрного экрана: встроенная система DVR не вызывает задержек в приёме сигнала; синий или чёрный экран определённо не появится.
• Авто/ручное сканирование каналов: не требуется DIP-переключатель.
• HDMI-вход.

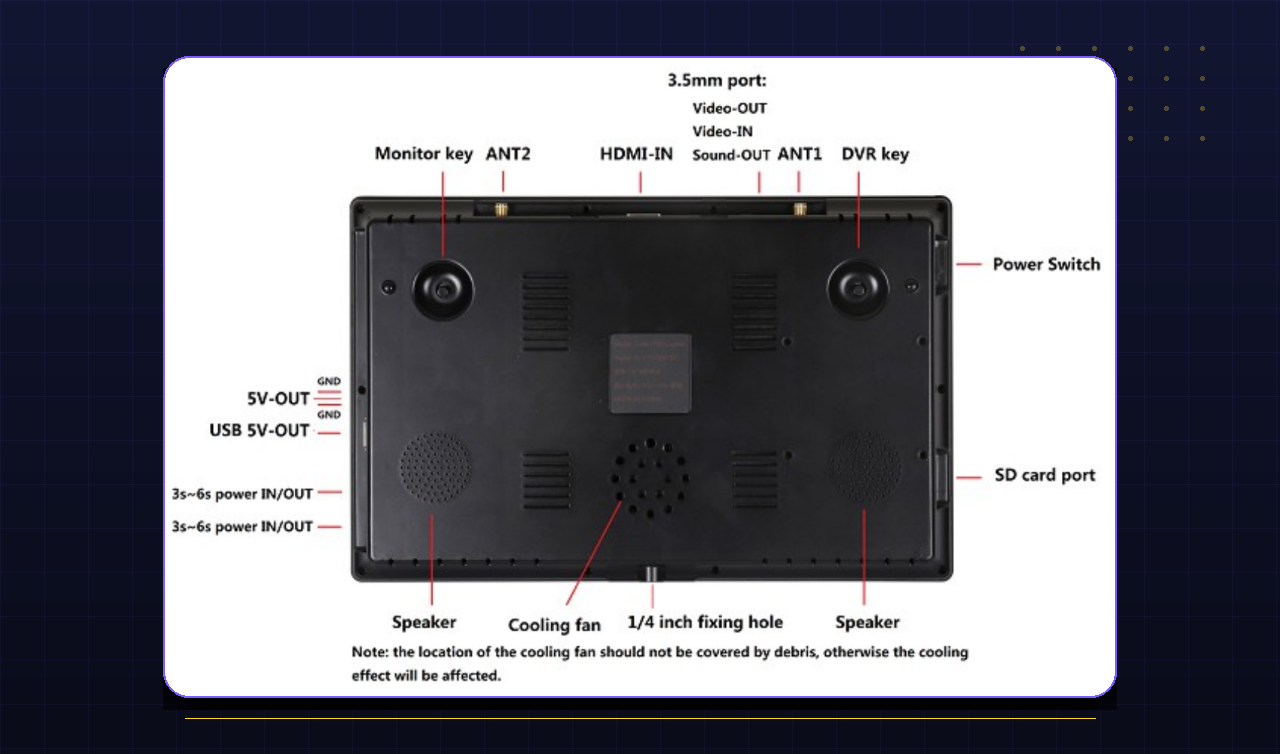

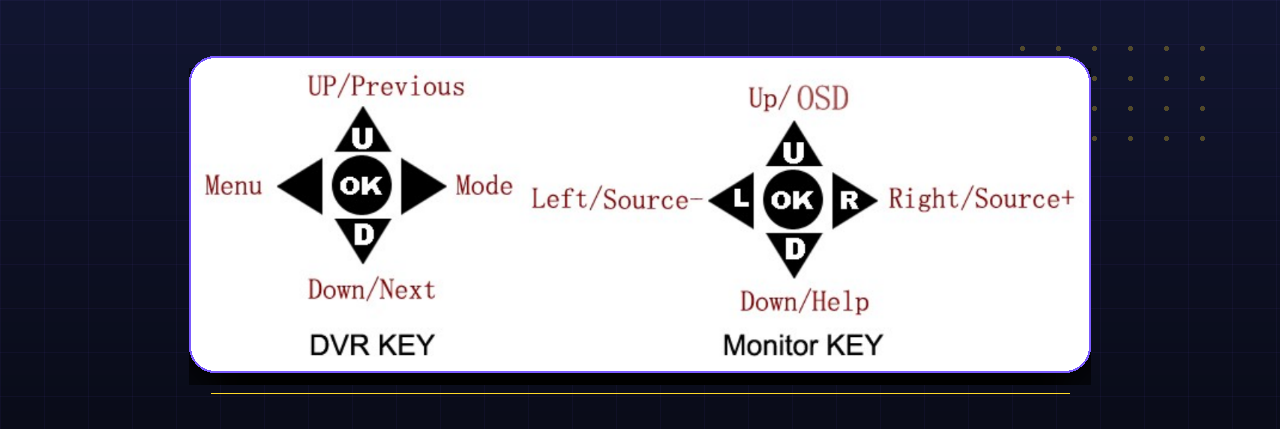

Кнопки управления

На задней стороне монитора есть 2 группы кнопок: одна для управления DVR, другая для управления дисплеем.

Кнопки управления DVR

Функции	UP	DOWN	MENU (левая кнопка)	MODE (правая кнопка)	OK
	Переместить курсор вверх	Переместить курсор вниз	Вызов/выход из меню/подменю	Вход/выход в режим воспроизведения видео	Подтвердить выбор / воспроизведение / стоп

Кнопки управления дисплеем

Функции	Короткая клавиша
UP	Переместить курсор вверх. Скрытие OSD / Удерживать 2 секунды для авто-поиска каналов в FPV
DOWN	Переместить курсор вниз. Вызов меню HELP
LEFT / -	Клавиша регулировки (-) / Вызов предыдущего интерфейса
RIGHT / +	Клавиша регулировки (+) / Вызов следующего интерфейса
OK	Вызов меню / подтверждение выбора

Примечание: Этот монитор поддерживает четыре типа источников дисплея: интерфейс FPV, интерфейс DVR, интерфейс внешнего видеовхода и интерфейс HDMI, интерфейс режима отслеживания. Используйте LEFT (короткую клавишу) для переключения интерфейса.

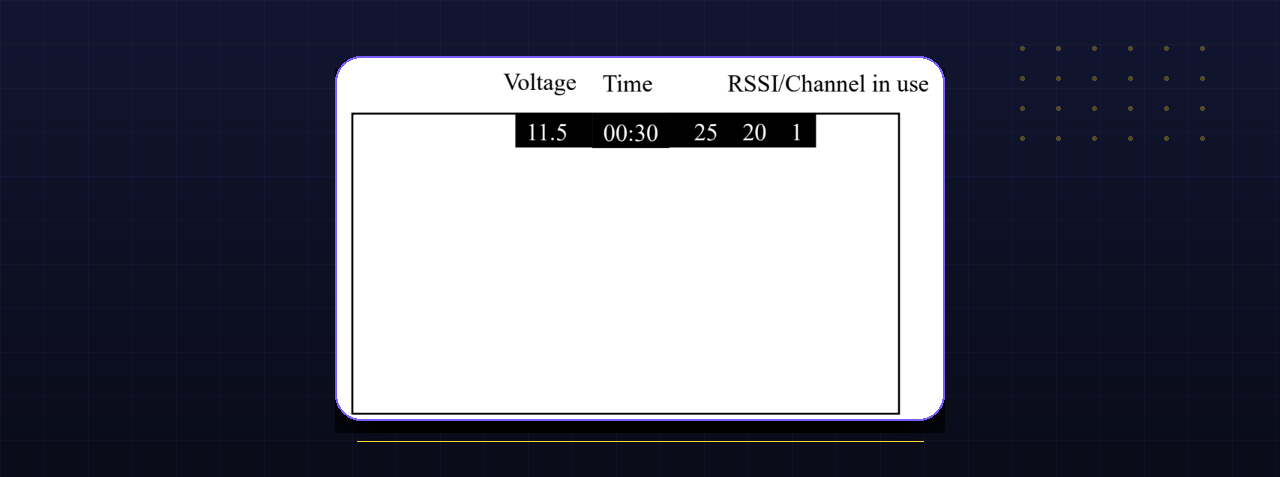

Описание FPV-интерфейса

Интерфейс FPV является интерфейсом по умолчанию при загрузке.

• Индикатор напряжения: отображается значение входного напряжения; Отображается от 10V до 26 V. Когда батарея разряжена, меню становится красным и начинает мигать. Когда батарея слишком низко заряжена, синий индикатор в левом нижнем углу мигает быстрее и быстрее, и раздаётся зуммер. Пожалуйста, немедленно замените батарею, чтобы избежать повреждения батареи.
• Индикатор записи: красная "R" мигает, и синий индикатор мигает, когда DVR работает в фоновом режиме.
• Индикатор времени: отображается время работы монитора.
• Индикатор силы сигнала: отображается сила обоих сигналов, полученных ANT1 и ANT2.

Интерфейс DVR

Интерфейс внешнего видеовхода

Интерфейс HDMI

Вход HDMI: 480i/p, 576i/p, 720p, 1080i/p.

Интерфейс режима отслеживания (Tracking Mode):

В режиме отслеживания монитор будет циклически искать все каналы. Когда значение RSSI > установленного значения, он сделает паузу на 5 секунд, пока кнопка не будет нажата.

В Track mode постоянное сканирование включается автоматически — дополнительных настроек не требуется.

Как перейти в Track mode:

Нажимайте кнопку LEFT (переключение интерфейсов), пока не дойдёте до режима Track mode: FPV → DVR → AV → HDMI → Track mode. Как только попадёте в этот режим, монитор автоматически начнёт непрерывно сканировать все 96 каналов и отслеживать наилучший сигнал без дополнительных действий

00:30 11.5 DVR
11.5 00:30 AV3
11.5 00:30 HDMI

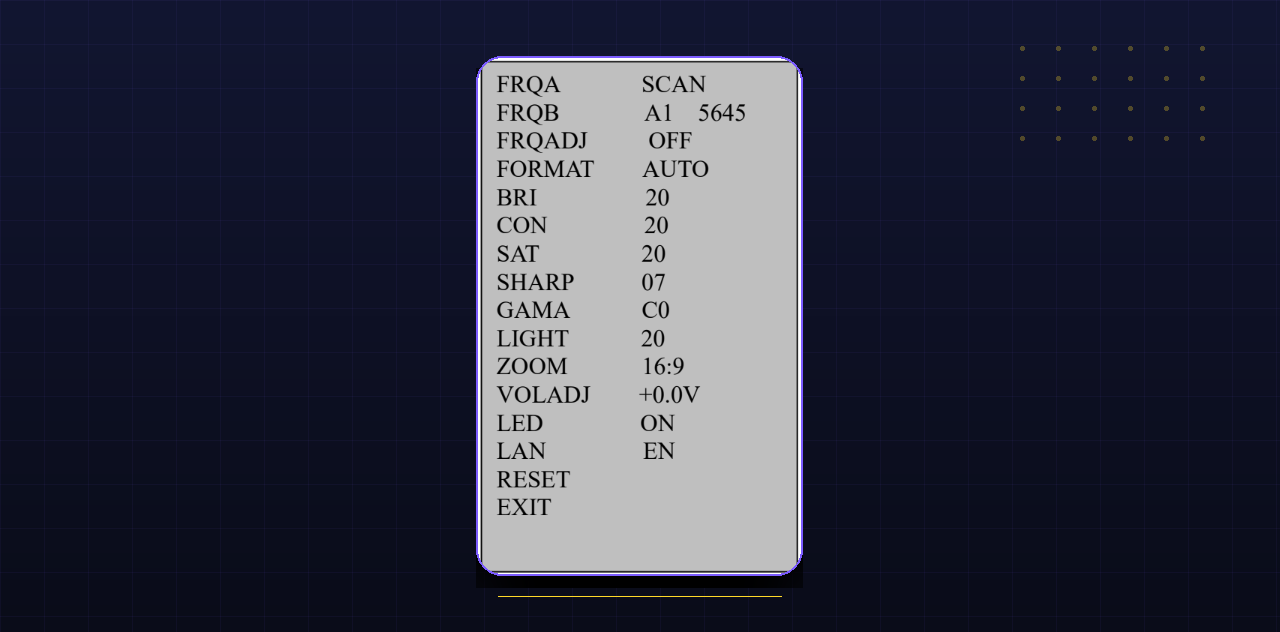

Настройка интерфейса дисплея

Нажмите кнопку OK, чтобы вызвать меню настройки:

Выбор группы частот

Вы можете вручную выбрать желаемую частоту из 7 групп: A, B, C, D, R, F и X или выбрать опцию SCAN для запуска автоматического поиска.

Каналы двойных 5.8G приёмников:

	A	B	E	F	R	L	J	X	U	I	K	Z	H
1	5865	5733	5705	5740	5658	5362	4867	4990	5325	5333	5960	6002
2	5845	5752	5685	5760	5695	5399	4884	5020	5348	5373	5980	6028
3	5825	5771	5665	5780	5732	5436	4921	5050	5366	5413	6000	6054
4	5805	5790	5645	5800	5769	5473	4958	5080	5384	5453	6020	6080
5	5785	5809	5885	5820	5806	5510	4995	5110	5402	5493	6040	6106
6	5765	5828	5905	5840	5843	5547	5032	5140	5420	5533	6060	6132
7	5745	5847	5925	5860	5880	5584	5069	5170	5438	5573	6080	6158
8	5725	5866	5945	5880	5917	5621	5099	5200	5456	5613	6100	6184

(Примечание: В настоящее время поддерживаются данные только между 4.867G и 6.080G)

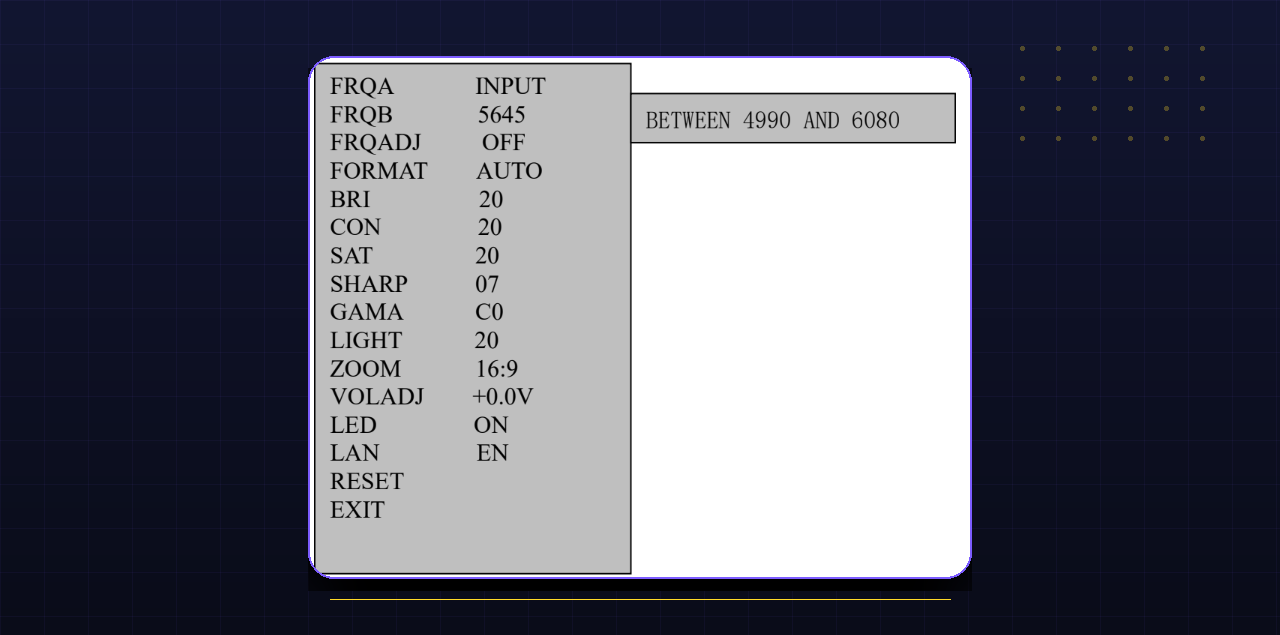

1.2 Ручной ввод частоты

Конкретные шаги операции следующие:

Сначала выберите "INPUT" в опции FRQA, затем выберите опцию FRQB и подтвердите с "OK" для входа в режим ввода частотной точки.

если текущая отображаемая частота 5645, и вы готовитесь изменить её на 5665, вы можете использовать кнопки "OK", "UP" и "DOWN" для выбора желаемой частоты. Нажмите "OK" для выбора позиции частоты, и нажмите "UP" и "DOWN" для выбора желаемого значения. После завершения всех вводов нажмите "OK" для подтверждения.

Примечание: В настоящее время поддерживаются только частоты между 4.990G и 6.080G. Если не в этом диапазоне, строка подсказки станет красной, и настройка не будет успешной. Пожалуйста, введите заново.

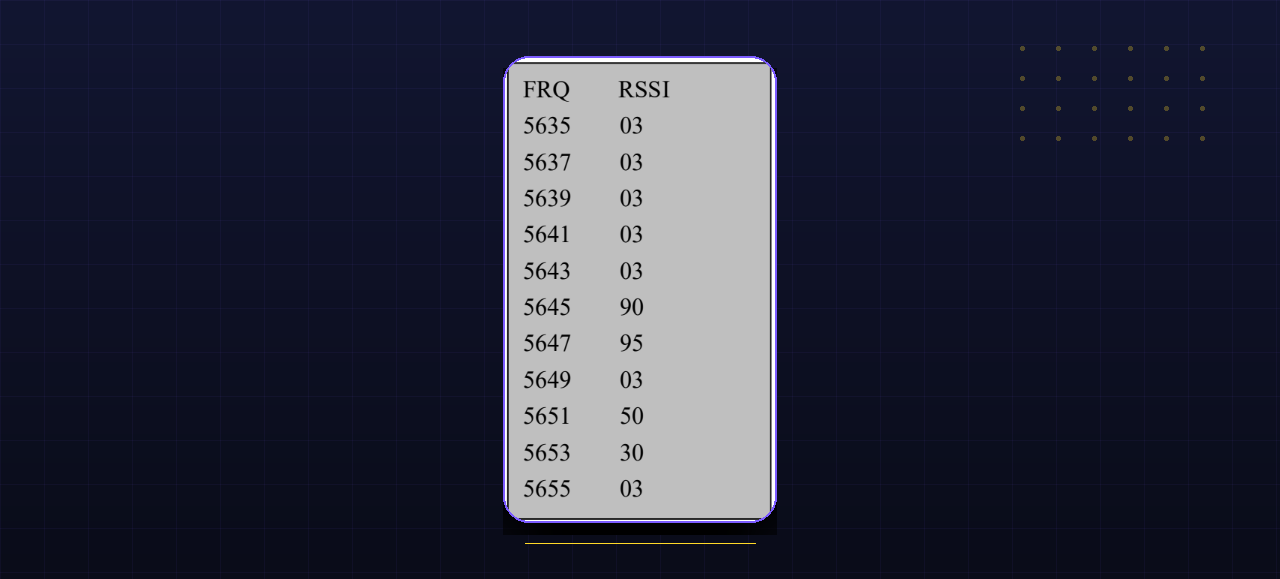

Точная подстройка частоты

Кнопки управления: LEFT (-), RIGHT (+). Диапазон, в это время отображаются частотные точки, похожие на текущую частоту. В соответствии с силой сигнала вы можете использовать кнопки вверх и вниз для выбора, и кнопку меню для подтверждения выбора.

FORMAT

Нажмите LEFT или RIGHT для входа в настройку системы, предоставляются 3 опции: AUTO/ PAL/NTSC. Если выбрано AUTO, система автоматически идентифицирует входную видеосистему. Настройка системы вызовет сбой дисплея.

Brightness

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.

Contrast

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.

Saturation

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.

Sharp

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-15.

Latitude

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: C1-C3.

SPEAKER

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.

Black light

Регулировка яркости подсветки LED, Auto, High, Low.

ZOOM

Нажмите LEFT или RIGHT для входа в настройку системы, 16:9 / 4:3

VOLADJ

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: -5 до +5

LED

Регулировка индикатора питания, ON/ OFF.

Language

Кнопки управления: LEFT (-), RIGHT (+). Опции: Chinese/English.

Reset

Сброс значений на дефолтные.

Описание интерфейса DVR

Примечание: Пожалуйста, сделайте резервную копию ваших данных в TF-карте; когда TF-карта используется в первый раз, она будет автоматически отформатирована.

Нажатие кнопки RIGHT может переключить интерфейс FPV на интерфейс DVR, нажатие LEFT может переключить обратно на интерфейс FPV.

Воспроизведение видео

Сначала переключитесь на интерфейс DVR, нажатие кнопки MODE (RIGHT) может запустить воспроизведение видео. Нажмите UP или DOWN для выбора желаемого файла, затем нажмите кнопку OK для начала воспроизведения.

Функции	UP	DOWN	MENU (LEFT)	MODE (RIGHT)	OK
	Переместить курсор вверх	Переместить курсор вниз	Вызов/выход из меню/подменю	Вход/выход в режим воспроизведения видео	Подтвердить выбор / воспроизведение / стоп

D1(720×576(PAL)),720×480(NTSC)),VGA(640×480) QVGA(320×240).

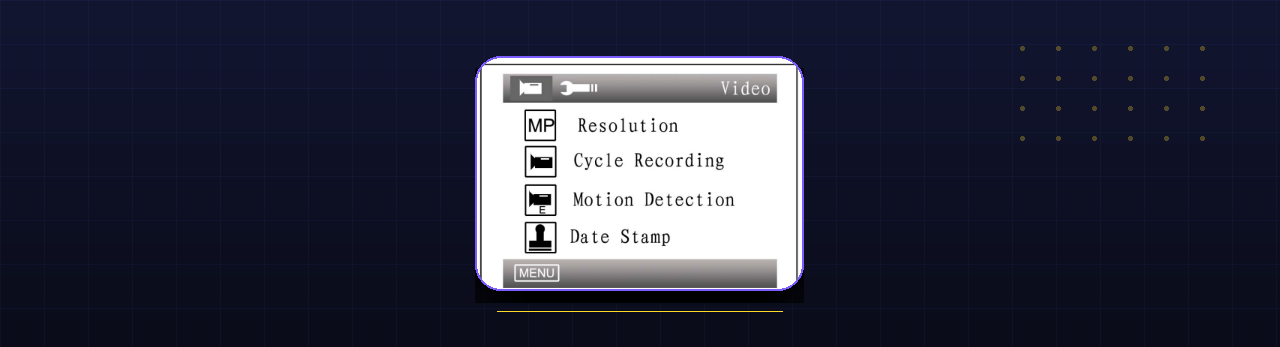

Настройки записи

Нажмите MENU для выбора подменю:

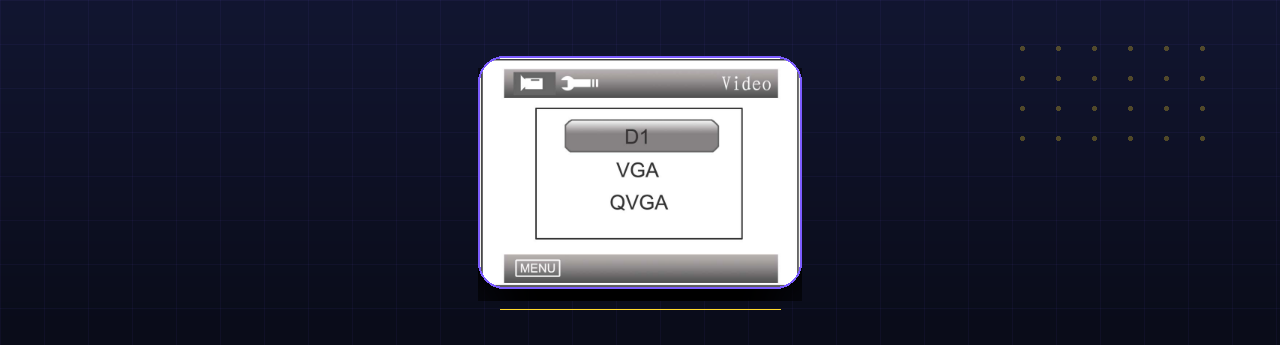

Resolution

D1(720×576(PAL)),720×480(NTSC)),VGA(640×480) QVGA(320×240).

Cycle Recording

Если выбрана циклическая запись, последние записанные видео будут перезаписывать самые ранние, когда TF-карта заполнена.

"OFF": если функция циклической записи закрыта, файлы видео не будут разрезаны на маленькие сегменты;

Если вы выбираете 3 мин до 10 мин, функция циклической записи открыта; длина каждого видео сегмента соответствует выбранному значению.

Motion Detection

Если выбрана детекция движения, DVR автоматически начнёт запись в соответствии с внутренним алгоритмом, когда обнаружено любое движение.

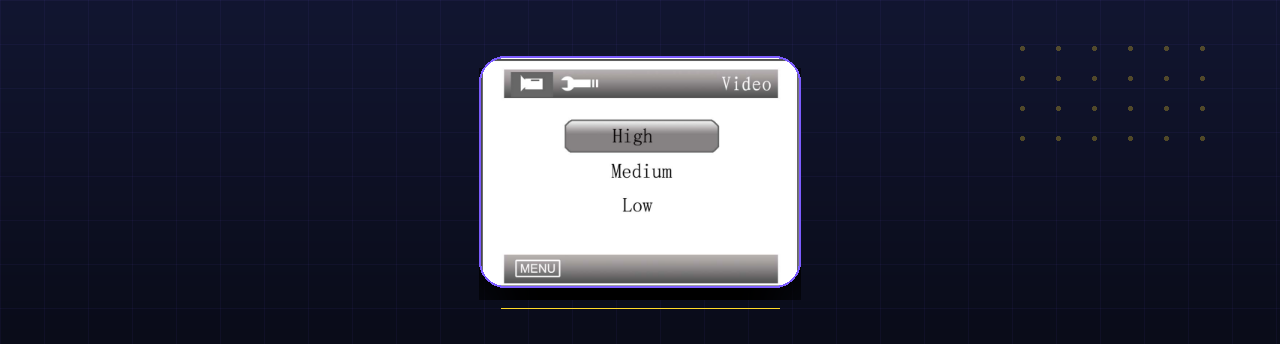

Motion Detection Sensitivity

Чувствительность детекции движения может быть настроена по 3 уровням: High/Medium/Low; чем выше уровень выбран, тем легче DVR запускается для записи.

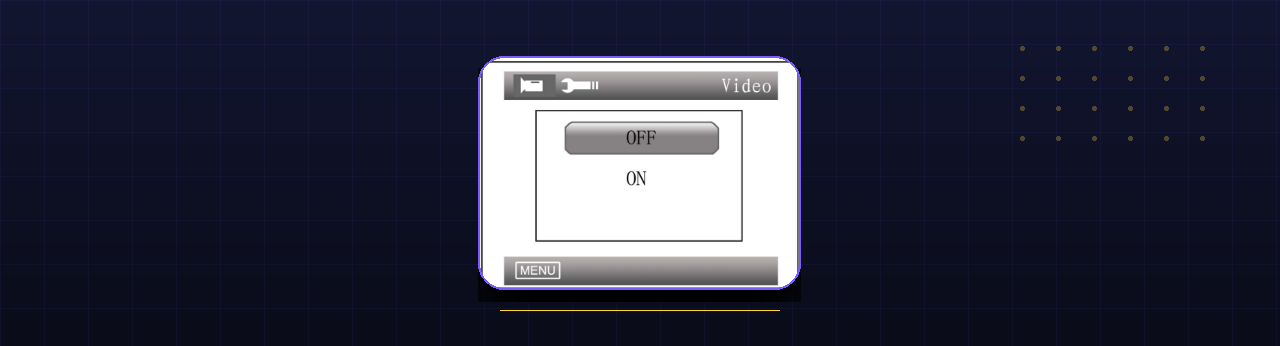

Date Stamp

Выберите ON/OFF, чтобы решить, будут ли дата и время показаны в нижней части видеоизображений.

Audio Record

Выберите ON/OFF для решения о записи звука в реальном времени в видеофайлы.

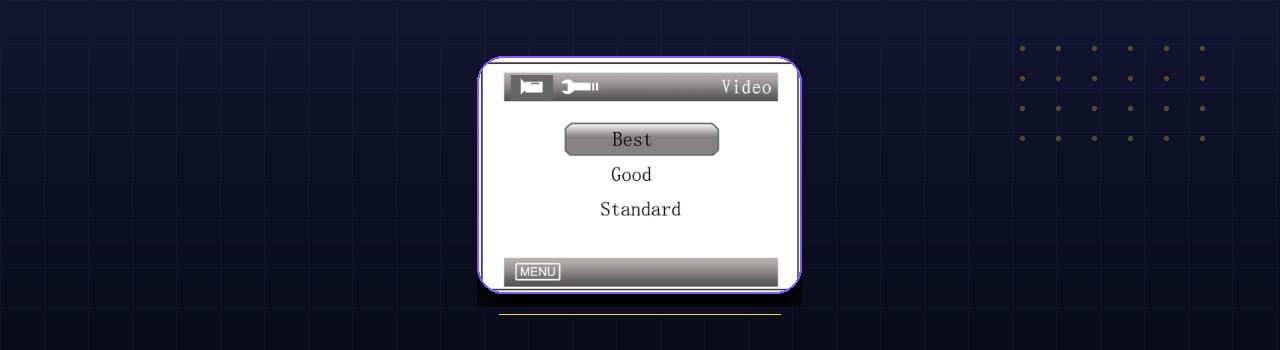

Image Quality

Определение изображения и размер видеофайла могут быть настроены по 3 уровням. Более высокое качество изображения приводит к лучшему определению изображения и большему видеофайлу;

Когда выбрано разрешение D1(720×576(PAL)), размеры файлов видео, записанных при разных опциях качества изображения, следующие:
Best: 1.7G/h
Good: 1.2G/h
Standard: 800M/h

Auto power up recording

Выберите YES/ON, чтобы решить, нужно ли автоматически записывать видео при включении питания.

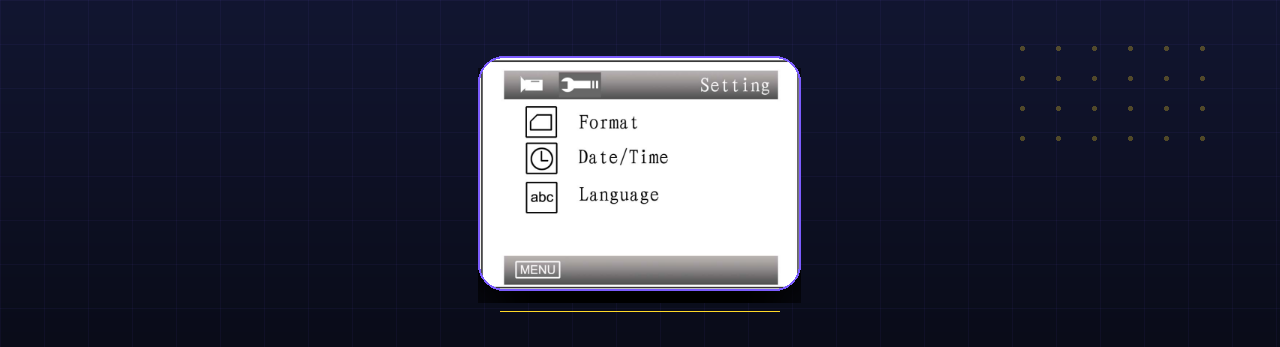

Расширенные настройки

Нажатие кнопки MENU дважды вызовет опции расширенных настроек, включая Format, Date/Time и Language.

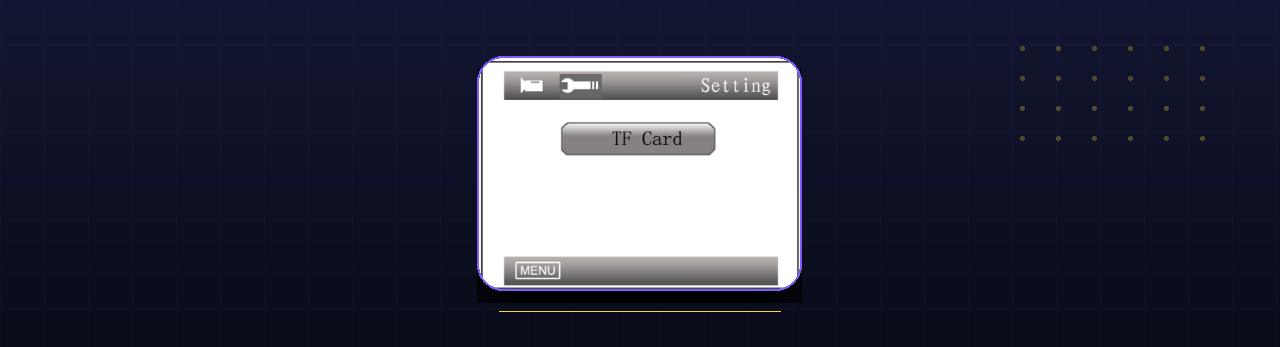

Format

Введите расширенные настройки и выберите опцию Format для форматирования TF-карты. Чтобы оптимизировать файловую систему, DVR отформатирует TF-карту, если она используется в первый раз; Пожалуйста, сделайте резервную копию ваших данных в TF-карте.

Примечание: все файлы, сохранённые в TF-карте, будут удалены после форматирования карты.

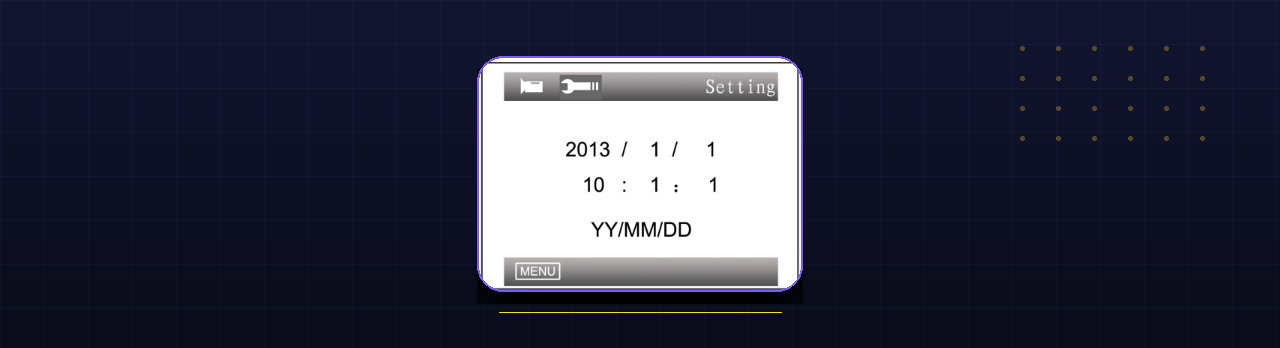

Date/Time

Введите расширенные настройки → выберите опцию Date/Time → нажмите UP/DOWN для выбора желаемой даты/времени → нажмите MENU для выхода.

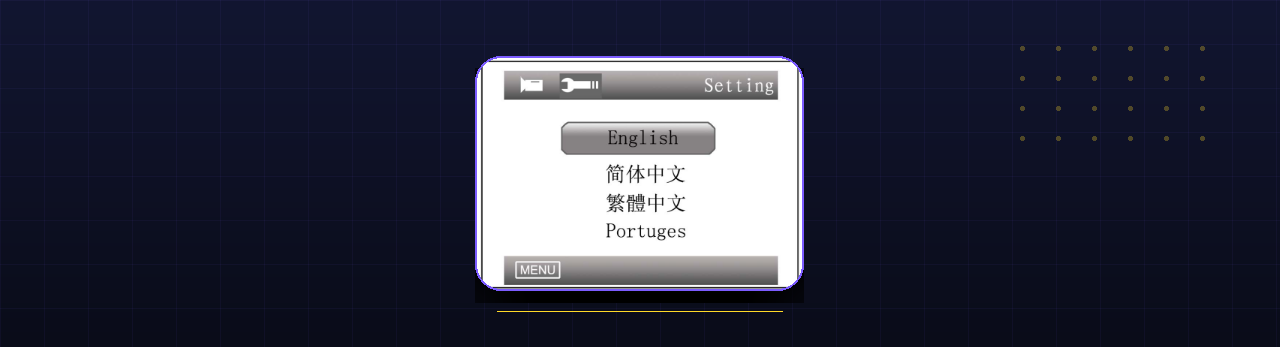

Language

Введите расширенные настройки → выберите опцию Language → нажмите UP/DOWN для выбора желаемого языка из 8 предоставленных → нажмите MENU для выхода.

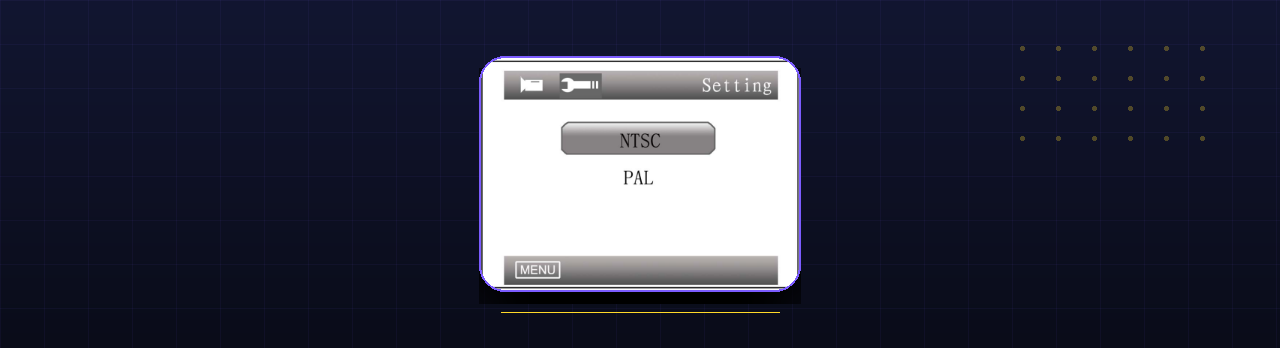

TV Mode

Система видеовыхода может быть выбрана, и система видеовхода будет автоматически идентифицирована. Выберите систему в зависимости от страны, в которой вы находитесь. (Сохраните в PAL, не меняйте)

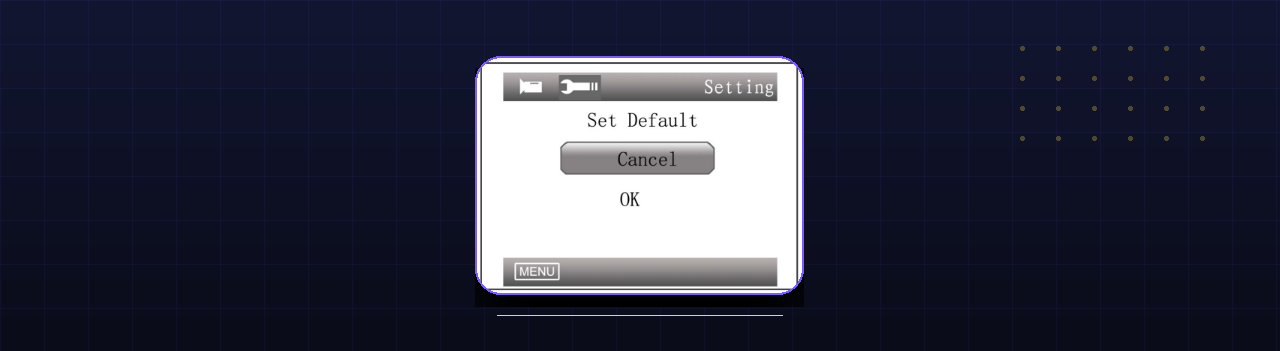

Default Settings

Эта опция приводит обратно к заводским настройкам по умолчанию.

Описание быстрых действий

В любом режиме, кроме меню настройки, клавиши монитора могут использоваться как шорткаты, описанные ниже.

Переключение интерфейсов

Нажатие RIGHT/LEFT может переключать между FPV, DVR, внешними видеоинтерфейсами и интерфейсами HDMI.

Показать/скрыть окна индикации

В любом интерфейсе нажатие кнопки UP (группы управления дисплеем) один раз может скрыть окна индикации, и нажатие UP снова может показать их снова.

Показать меню помощи

В любом интерфейсе нажатие кнопки DOWN (группы управления дисплеем) может показать меню Help, нажатие DOWN снова может заставить его исчезнуть.

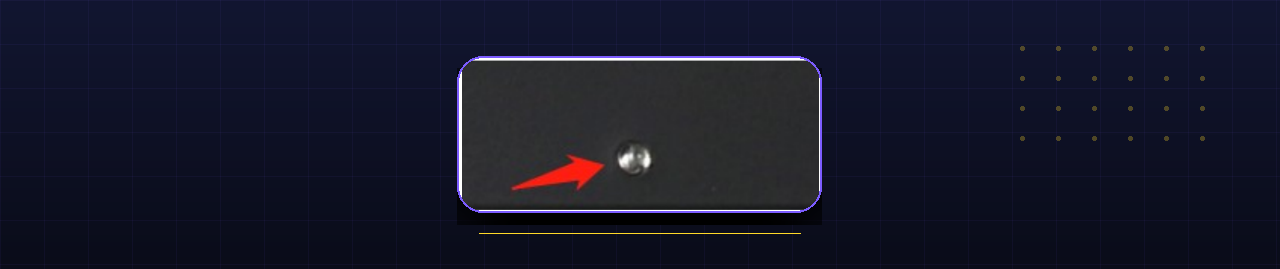

Индикатор питания

Когда система запускается, если индикатор питания включён, это указывает, что питание включено.

В любых режимах FPV, DVR и внешних видеоинтерфейсах, когда идёт запись, LED будет мигать.

Когда батарея слишком низко заряжена и система сигнализирует, LED будет мигать.

Индикатор питания очень важен, но для гуманных настроек вы можете войти в меню, чтобы выключить его ночью, если чувствуете ослепление.

Упаковка и аксессуары

Размер и вес

Спецификация
Размер упаковки	300mm×200mm×60mm
Вес брутто (двойной приёмник + DVR)	1.13 кг

Аксессуары

Аксессуары	Количество
Кабель Female XT60 plug to male DC connector	1
Кабель с разъёмом 3.5mm	1
Антенна 5.8G	2
Кронштейн	1
Кабель 3.5mm	Описания интерфейсов
Yellow	Видеовыход
White	Видеовход
Red	-

ЧАВО

• Не удаётся искать каналы автоматически: Авто-поиск каналов работает только в интерфейсе FPV. В интерфейсе DVR пользователи должны искать каналы вручную.
• Видео отображается чёрно-белым: Проверьте, не является ли вывод камеры чёрно-белым (некоторые камеры могут автоматически переключаться в чёрно-белый режим в условиях низкой освещённости)
• Не запускается после подключения к питанию: Сначала полностью зарядите батарею и убедитесь, что её ток разряда достигает как минимум 1.4A. Проверьте, достаточно ли энергии батареи. Если используется батарея 3S, попробуйте батарею 4S для тестирования.
• Нет принимаемых каналов: Установите антенны и переместите монитор ближе к 5.8 GHz передатчику. Подключите видеосигнал к передатчику. Проверьте, является ли канал, предоставленный передатчиком, одним из перечисленных в таблице принимаемых каналов; проверьте с другими каналами.
