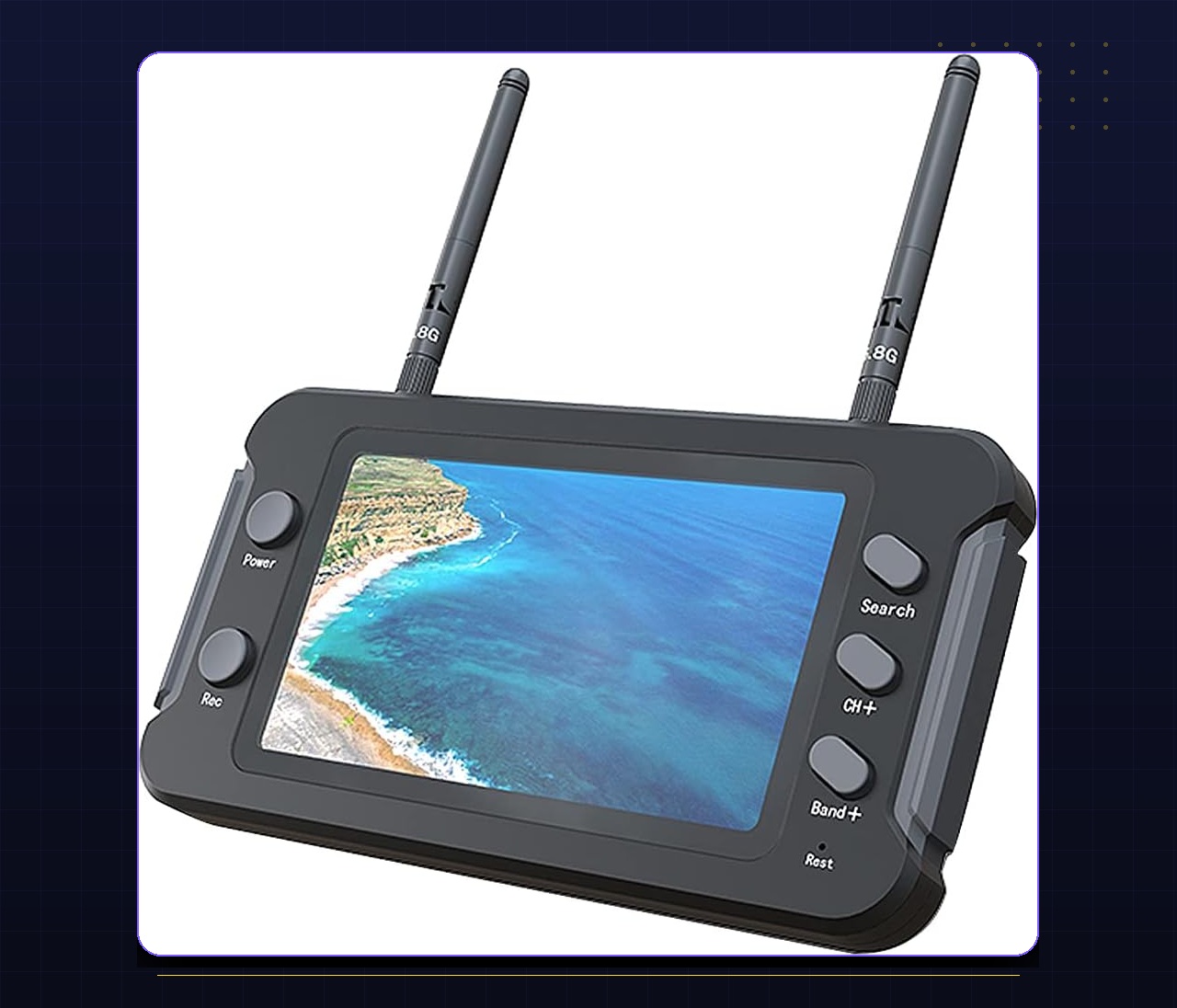

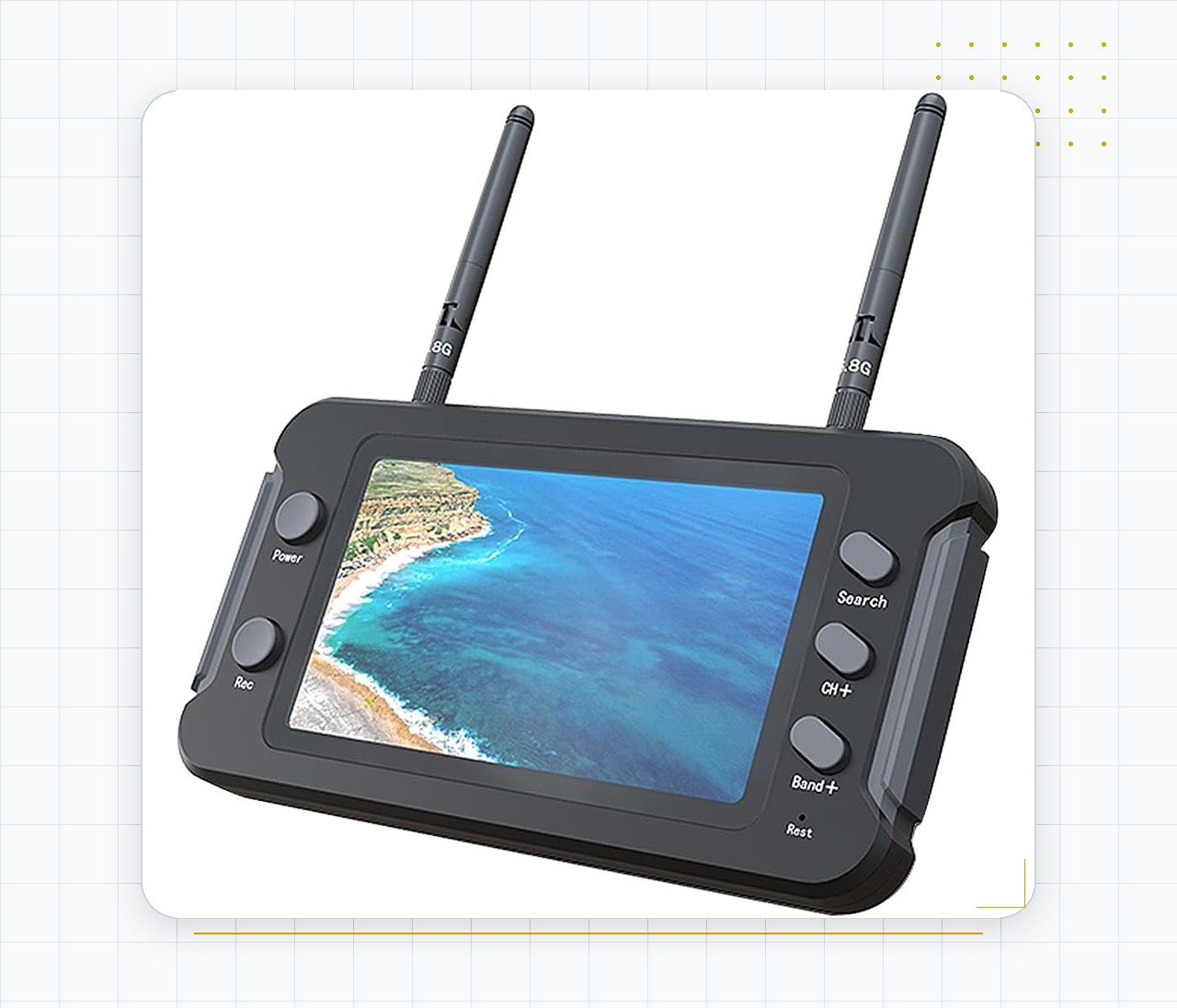

FPV monitor 4.3" с DVR

Руководство пользователя. Введение

Данное руководство содержит исчерпывающие инструкции по эксплуатации FPV монитора SoloGood 4.3 дюйма с встроенным видеорегистратором DVR. Устройство предназначено для применения в системах FPV (First Person View - вид от первого лица) и оснащено четким 4.3-дюймовым IPS дисплеем, встроенной функцией записи DVR и 40-канальным приемником 5.8 ГГц. Монитор подходит для использования с RC-мультикоптерами, FPV-дронами, радиоуправляемыми автомобилями, танками, лодками и другими совместимыми системами

Важные примечания:

• Внимательно прочитайте все руководство перед началом эксплуатации устройства
• Избегайте использования во влажной среде или под воздействием воды
• Видеовыход и видеовход не могут работать одновременно

---

Технические характеристики

Основные параметры

Параметр	Значение
Производитель	SoloGood
Модель	SoloGood 2273
Название продукта	SoloGood 5.8G FPV монитор с DVR

Параметры дисплея

Параметр	Значение
Размер экрана	4.3 дюйма
Тип матрицы	IPS LCD
Разрешение	800×480 пикселей
Соотношение сторон	16:9 (широкоэкранный)
Угол обзора	Полный экран (full screen)
Яркость	500 cd/m²
Задержка видео	Менее 20 мс

Приемник 5.8 ГГц

Параметр	Значение
Рабочая частота	5.8 ГГц
Количество каналов	40 каналов
Поддерживаемые диапазоны	A, B, E, F, R (RaceBand)
Тип приемника	Двухантенный (Dual Diversity)
Чувствительность	Супер-чувствительный (высокая)
Разъемы антенн	2 × RP-SMA male (внутренняя резьба)

Питание и аккумулятор

Параметр	Значение
Встроенный аккумулятор	Li-Po 3.7V / 1200 mAh
Время автономной работы (с DVR)	Примерно 2.5 часа
Время автономной работы (без DVR)	Примерно 3.5 часа
Входное напряжение зарядки	DC 5–23V (широкий диапазон)
Интерфейс зарядки	Micro-USB (универсальный USB)
Поддержка внешнего питания	2S/3S LiPo аккумуляторы через кабель XT60

Параметры видеозаписи DVR

Параметр	Значение
Формат видео	AVI (MJPEG кодек)
Разрешение записи	480p (VGA / D1 / HD - выбираемое)
Задержка записи	Минимальная (real-time)
Поддержка карт памяти	TF (Micro SD) до 32 ГБ
Рекомендуемый класс карты	Class 10

Габариты и масса

Параметр	Значение
Размеры монитора	147 мм × 146 мм × 80 мм (5.8" × 5.75" × 3.15")
Вес	Примерно 115 г (4.1 унции)

Интерфейсы и разъемы

Разъем	Назначение
Antenna A Port	Порт антенны A (RP-SMA male, внутренняя резьба)
Antenna B Port	Порт антенны B (RP-SMA male, внутренняя резьба)
AV Jack	Видеовход/видеовыход и аудиовыход (3.5 мм разъем)
DC 5-23V	Порт питания/зарядки Micro-USB
TF CARD	Слот для карты памяти TF (Micro SD)
RESET	Кнопка аппаратного сброса

Дополнительные возможности

• Система цветности: PAL/NTSC (автоматическое определение)
• Меню: Двуязычное (китайский и английский)
• Задержка видео: Real-time, низкая задержка
• Потребление энергии: Низкое
• Аудиовыход: Поддержка подключения наушников

---

Комплектация

Стандартная комплектация

Проверьте наличие всех компонентов при распаковке:

1. FPV монитор SoloGood 4.3" с DVR — 1 шт
2. Антенны 5.8 ГГц (RP-SMA male) — 2 шт
3. USB кабель для зарядки — 1 шт
4. AV кабель — 1 шт
5. Кабель питания XT60 (для подключения внешних LiPo аккумуляторов 2S/3S) — 1 шт
6. Встроенный Li-Po аккумулятор — установлен в мониторе
7. Руководство пользователя — 1 шт

Дополнительные аксессуары (приобретаются отдельно)

• TF (Micro SD) карта памяти 8–32 ГБ, класс 10 (обязательна для функции DVR)
• Сетевой адаптер USB 5V/2A (для зарядки от сети)
• Внешний аккумулятор LiPo 2S (7.4V) или 3S (11.1V) для продленного времени работы
• Антенны улучшенного качества (круговой поляризации)
• Защитный чехол для транспортировки

---

Ключевые особенности

Преимущества монитора

✅ 4.3-дюймовый IPS дисплей высокой яркости

• Разрешение 800×480 обеспечивает четкое и детализированное изображение
• Широкие углы обзора для комфортного просмотра под любым углом
• Яркость 500 cd/m² позволяет использовать монитор при солнечном свете

✅ Встроенная функция DVR

• Запись FPV-полетов в формате AVI с минимальной задержкой
• Возможность записи в любое время и в любом месте
• Архивирование полетов для последующего анализа

✅ Суперчувствительный приемник 5.8 ГГц на 40 каналов

• Автоматический поиск каналов одной кнопкой
• Поддержка всех популярных диапазонов частот включая RaceBand
• Быстрое переключение между каналами

✅ Двухантенный прием (Dual Diversity)

• Повышенная стабильность видеосигнала
• Улучшенное качество приема на больших расстояниях
• Компенсация многолучевого распространения сигнала

✅ Продолжительное время работы

• 2.5 часа с включенным DVR
• 3.5 часа без записи DVR
• Возможность подключения внешних LiPo 2S/3S для продления времени работы

✅ Широкий диапазон входного напряжения 5–23V

• Зарядка от USB power bank (5V)
• Совместимость с мобильными зарядными устройствами
• Возможность питания от аккумуляторов дрона 2S/3S

✅ Широкоэкранный формат 16:9

• Оптимальное соотношение сторон для FPV-видео
• Полное использование площади экрана
• Естественное восприятие изображения

✅ Универсальный интерфейс AV

• Вход для подключения внешних видеоисточников
• Выход для дублирования изображения на другие устройства
• Аудиовыход для подключения наушников

✅ Низкое энергопотребление

• Эффективное использование заряда аккумулятора
• Продленная автономная работа
• Меньший нагрев устройства

✅ Real-time видео с низкой задержкой

• Задержка менее 20 мс для точного управления
• Синхронизация изображения с движениями дрона
• Подходит для гонок и акробатических полетов

---

Первоначальная настройка

Шаг 1: Зарядка встроенного аккумулятора

Перед первым использованием полностью зарядите встроенный аккумулятор монитора

Процедура зарядки:

1. Подключите прилагаемый USB кабель к порту DC 5V/2A (Micro-USB) на мониторе
2. Подключите другой конец кабеля к совместимому USB адаптеру питания (не входит в комплект) или к USB порту компьютера
3. Индикатор зарядки покажет состояние процесса зарядки
4. Индикатор погаснет или изменит цвет при полной зарядке

Альтернативные источники питания:

• Power Bank (портативное зарядное устройство) — удобно для полевых условий
• Аккумуляторы 2S (7.4V) — через прилагаемый кабель XT60
• Аккумуляторы 3S (11.1V) — через прилагаемый кабель XT60
• Автомобильное USB зарядное устройство — для зарядки в транспорте

Важно: Монитор поддерживает широкий диапазон входного напряжения DC 5–23V, что обеспечивает гибкость в выборе источников питания

Шаг 2: Установка антенн

Антенны критически важны для качественного приема видеосигнала

Процедура установки:

1. Возьмите обе прилагаемые антенны 5.8 ГГц из комплекта
2. Найдите два разъема RP-SMA male (с внутренней резьбой) на верхней части монитора
3. Аккуратно накрутите антенны на разъемы Antenna A Port и Antenna B Port
4. Затяните антенны вручную до упора (не используйте инструменты)
5. Не перетягивайте — достаточно затянуть от руки для надежного контакта

Важно:

• ⚠️ Никогда не включайте монитор без установленных антенн — это может повредить приемник
• Убедитесь, что обе антенны надежно закреплены перед включением
• Для лучшего приема расположите антенны под углом 90° друг к другу

Шаг 3: Установка TF карты памяти

TF (Micro SD) карта необходима для работы функции видеозаписи DVR

Процедура установки:

1. Найдите слот TF CARD на боковой панели монитора
2. Возьмите TF (Micro SD) карту объемом до 32 ГБ, класс 10 (рекомендуется)
3. Вставьте карту в слот золотыми контактами вниз до характерного щелчка
4. Карта должна войти до упора и зафиксироваться

Рекомендации по выбору карты:

• Объем: 8–32 ГБ (карты более 32 ГБ могут не поддерживаться)
• Класс скорости: Class 10 (C10) или выше (U1, U3)
• Бренды: SanDisk, Samsung, Kingston — проверенные производители
• Формат: Отформатируйте карту в FAT32 перед первым использованием

Примерное время записи на карту:

• 8 ГБ: примерно 30–60 минут HD видео
• 16 ГБ: примерно 60–120 минут HD видео
• 32 ГБ: примерно 120–240 минут HD видео

---

Инструкция по эксплуатации

Включение и выключение монитора

Включение питания

Процедура включения:

1. Нажмите и удерживайте кнопку Power на левой стороне монитора
2. Удерживайте кнопку до момента, когда экран загорится
3. На экране появится логотип или стартовое изображение
4. Монитор перейдет в режим приема видеосигнала

Индикация при включении:

• Экран загорается подсветкой
• Появляется OSD информация (диапазон, канал, заряд батареи)
• При наличии сигнала от передатчика отображается видео

Выключение питания

Процедура выключения:

1. Нажмите и удерживайте кнопку Power
2. Удерживайте кнопку до полного отключения экрана
3. Экран погаснет, монитор выключится

Важно: Перед выключением убедитесь, что запись DVR остановлена, чтобы избежать повреждения файлов

Настройка приема видеосигнала

Монитор поддерживает 40 каналов в диапазоне 5.8 ГГц

Автоматический поиск каналов

Самый простой и быстрый способ настройки

Процедура автопоиска:

1. Убедитесь, что FPV передатчик на дроне включен и работает
2. Нажмите кнопку Search (Поиск) в верхней правой части монитора
3. Монитор начнет автоматическое сканирование всех 40 каналов
4. Сканирование остановится на канале с наиболее сильным сигналом
5. На экране отобразится видео с камеры дрона

Преимущества автопоиска:

• Не требуется знание частоты передатчика
• Быстрое подключение за 5–10 секунд
• Автоматический выбор наилучшего канала
• Одна кнопка — вся настройка

Ручная настройка канала и диапазона

Используется, если известна частота передатчика или автопоиск не дал результата

Структура частотного плана:

• 5 диапазонов (BAND): A, B, E, F, R (RaceBand)
• 8 каналов (CH) в каждом диапазоне
• Всего: 40 уникальных частот

Процедура ручной настройки:

1. Выбор диапазона (BAND):

   • Нажимайте кнопку Band+ для циклического переключения между диапазонами
   • Последовательность: A → B → E → F → R → A → ...
   • На экране отображается текущий диапазон

2. Выбор канала (CH):

   • Нажимайте кнопку CH+ для циклического переключения каналов
   • Последовательность: 1 → 2 → 3 → 4 → 5 → 6 → 7 → 8 → 1 → ...
   • На экране отображается номер текущего канала

3. Контроль качества сигнала:

   • Наблюдайте за изображением на экране
   • Четкое изображение без помех = правильный канал
   • Снег/шум на экране = неверный канал или нет сигнала

Пример настройки:
Если передатчик настроен на диапазон R (RaceBand), канал 3, нажимайте Band+ до появления R, затем CH+ до появления 3.

Использование функции видеозаписи DVR

Начало записи

Предварительные условия:

• TF карта памяти установлена в слот
• Карта отформатирована в FAT32
• На карте достаточно свободного места
• Видеосигнал принимается (изображение на экране)

Процедура записи:

1. Убедитесь, что на экране отображается видео с камеры
2. Нажмите кнопку Rec (Запись) в нижней левой части монитора
3. На экране появится индикатор записи (красная точка, таймер или символ REC)
4. Начнется запись видео на TF карту в формате AVI

Индикация записи:

• Индикатор видео (LED) показывает различные рабочие состояния модуля DVR
• На экране отображается таймер записи
• Возможно мигание индикатора на корпусе

Остановка записи

Процедура остановки:

1. Нажмите кнопку Rec еще раз
2. Индикатор записи исчезнет с экрана
3. Файл будет сохранен на TF карту

Важно:

• Видеофайлы сохраняются в формате AVI (MJPEG кодек)
• Разрешение записи: 480p (VGA / D1 / HD в зависимости от настроек)
• Не извлекайте TF карту во время записи — это может повредить файл
• При заполнении карты запись автоматически остановится

Воспроизведение записанного видео

Просмотр на мониторе

Процедура просмотра:

1. Войдите в меню монитора (методы доступа зависят от прошивки)
2. Найдите раздел Playback (Воспроизведение) или подобный пункт
3. Используйте кнопки навигации для выбора файла
4. Нажмите кнопку подтверждения для воспроизведения

Примечание: Конкретные шаги могут отличаться в зависимости от версии прошивки. Обратитесь к экранному меню для точных инструкций

Просмотр на компьютере

Рекомендуемый способ для качественного просмотра:

1. Выключите монитор
2. Аккуратно извлеките TF карту из слота
3. Вставьте карту в кардридер компьютера (встроенный или внешний USB)
4. Откройте файловый менеджер (Проводник в Windows, Finder в macOS)
5. Найдите папку с видеофайлами на TF карте
6. Файлы будут иметь расширение .AVI
7. Откройте файлы в видеоплеере

Рекомендуемые видеоплееры:

• VLC Media Player (бесплатный, универсальный)
• PotPlayer (Windows)
• IINA (macOS)
• MPC-HC (Windows)

Параметры видео:

• Формат: AVI (MJPEG)
• Разрешение: 480p (640×480 или выше в зависимости от настроек)
• Частота кадров: 30 fps
• Кодек: Motion JPEG

Использование порта AV

Монитор оснащен универсальным AV разъемом для расширенных возможностей

Внешний видеовход (AV Input)

Назначение: Просмотр видео с других источников на мониторе

Процедура подключения:

1. Возьмите прилагаемый AV кабель из комплекта
2. Подключите кабель к порту AV на мониторе
3. Подключите другой конец к внешнему видеоисточнику:
   • Дополнительный FPV приемник
   • Аналоговая камера
   • DVR-рекордер
   • Видеоплеер
4. Монитор автоматически переключится на внешний вход при обнаружении сигнала

Альтернативный метод переключения:

• Нажмите и удерживайте кнопку Search в течение 1.5 секунды для переключения в режим AV-интерфейса

Важное ограничение:

• ⚠️ DVR не может записывать видео с AV-входа
• Запись DVR работает только с встроенным приемником 5.8 ГГц
• Это аппаратное ограничение устройства

Видеовыход (AV Output)

Назначение: Дублирование изображения с монитора на другие устройства[

Процедура подключения:

1. Подключите AV кабель к порту AV на мониторе
2. Подключите другой конец к внешнему устройству:
   • Дополнительный монитор для наблюдателя
   • USB видеозахват для записи на компьютер
   • Телевизор с AV-входом
   • DVR-рекордер для записи

Важные примечания:

• Для стабильного вывода требуется сильный сигнал от дрона
• Качество выходного сигнала зависит от качества входного
• Видеовход и видеовыход не могут работать одновременно

Аудиовыход

Назначение: Подключение наушников для прослушивания аудио с FPV системы

Процедура подключения:

1. Подключите наушники с разъемом 3.5 мм к порту AV
2. Аудио с видеопередатчика будет воспроизводиться в наушниках
3. Регулируйте громкость на наушниках или в меню монитора (если доступно)

Применение:

• Прослушивание телеметрии
• Контроль работы двигателей
• Коммуникация с пилотом (при наличии двусторонней аудиосвязи)

---

Описание элементов управления

Расположение кнопок

Передняя/левая панель:

1. POWER (Питание)

• Короткое нажатие: вход в меню настроек
• Удержание 2 секунды: включение/выключение монитора\

2. REC (Запись)

• Короткое нажатие: начать запись DVR
• Повторное короткое нажатие: остановить запись DVR

Верхняя/правая панель:

3. SEARCH (Поиск)

• Короткое нажатие: автоматический поиск каналов
• Удержание 1.5 секунды: переключение в режим AV-интерфейса (внешний видеовход)

4. BAND+ (Диапазон+)

• Короткое нажатие: переключение диапазона частот
• Последовательность: A → B → E → F → R (циклически)

5. CH+ (Канал+)

• Короткое нажатие: переключение канала
• Последовательность: 1 → 2 → 3 → 4 → 5 → 6 → 7 → 8 (циклически)

Разъемы и порты

Задняя/верхняя панель:

6. Antenna A Port (Порт антенны A)

• Разъем RP-SMA male (внутренняя резьба)
• Для первой антенны diversity-приемника

7. Antenna B Port (Порт антенны B)

• Разъем RP-SMA male (внутренняя резьба)
• Для второй антенны diversity-приемника

Боковая панель:

8. AV (Аудио-Видео)

• Универсальный разъем 3.5 мм
• Поддержка видеовхода, видеовыхода и аудиовыхода
• Можно подключить наушники

9. DC 5-23V (Питание)

• Порт Micro-USB для зарядки
• Поддержка широкого диапазона напряжений 5–23V
• Универсальная совместимость с различными источниками

10. TF CARD (Карта памяти)

• Слот для карты памяти TF (Micro SD)
• Поддержка карт до 32 ГБ
• Необходима для функции DVR

11. RESET (Сброс)

• Кнопка аппаратного сброса
• Для восстановления работы при зависании системы

Индикаторы

12. Индикатор зарядки

• Красный свет: процесс зарядки аккумулятора
• Зеленый свет: аккумулятор полностью заряжен
• Выключен: монитор не заряжается

13. Индикатор видео/DVR

• Отображает различные рабочие состояния модуля DVR
• Может мигать во время записи
• Индикация ошибок карты памяти

---

Меню настроек

Вход в меню

В режиме ожидания (когда видео отображается на экране) коротко нажмите кнопку POWER для входа в меню настроек

Навигация по меню

Управление в меню:

• BAND+ или CH+ — перемещение вверх/вниз по пунктам меню
• POWER — подтверждение выбора, вход в подменю
• SEARCH — возврат назад, выход из меню (может отличаться)

Структура меню и настройки

1. Language (Язык)

Назначение: Выбор языка интерфейса меню

Доступные языки:

• Chinese (中文) — китайский
• English — английский

Как изменить:

1. Выберите пункт "Language"
2. Нажмите POWER для входа
3. Выберите нужный язык кнопками навигации
4. Подтвердите выбор кнопкой POWER

2. Brightness (Яркость)

Назначение: Регулировка яркости подсветки экрана

Диапазон: 0–100% (обычно с шагом 10%)

Рекомендации:

• 100% — максимальная яркость для использования на солнце
• 70–80% — оптимально для помещения и экономии энергии
• 50–60% — для продления времени работы от батареи
• 30–40% — для ночных полетов

3. Contrast (Контрастность)

Назначение: Настройка контрастности изображения

Диапазон: 0–100%

Рекомендации:

• Увеличивайте для более четкого разделения светлых и темных участков
• Уменьшайте при пересвете изображения
• Оптимальное значение: 60–70%

4. Saturation (Насыщенность)

Назначение: Регулировка насыщенности цветов

Диапазон: 0–100%

Рекомендации:

• 100% — насыщенные, яркие цвета
• 50–70% — естественная цветопередача
• 0% — черно-белое изображение

5. DVR Recording Mode (Режим записи DVR)

Назначение: Настройка автоматической циклической записи

Доступные режимы:

• OFF — запись отключена (управление только кнопкой REC)
• 3 min — автоматическая запись сегментами по 3 минуты
• 5 min — автоматическая запись сегментами по 5 минут
• 10 min — автоматическая запись сегментами по 10 минут

Принцип работы циклической записи:

• При заполнении TF карты самые старые файлы удаляются автоматически
• Освободившееся место используется для новых записей
• Обеспечивается непрерывная запись без остановок
• Последние N минут полета всегда сохранены

6. DVR Resolution (Разрешение DVR)

Назначение: Выбор качества и разрешения записи видео

Доступные режимы:

• VGA — 640×480 (базовое качество, минимальный размер файла)
• D1 — 720×480 NTSC / 720×576 PAL (стандартное качество)
• HD — высокое разрешение (максимальное качество, большой размер файла)

Рекомендации:

• VGA — для длительных записей, архивирование
• D1 — оптимальное соотношение качества и размера
• HD — для детального анализа полетов, видеопродукции

7. Format SD Card (Форматирование SD-карты)

Назначение: Очистка TF карты памяти и подготовка к использованию

Опции:

• NO — отмена операции
• YES — подтверждение форматирования

Важные предупреждения:

• ⚠️ При форматировании все данные на карте будут безвозвратно удалены
• Сделайте резервную копию важных файлов перед форматированием
• Форматирование устраняет ошибки файловой системы
• Рекомендуется форматировать карту раз в 2–3 месяца для профилактики

Когда форматировать:

• При первом использовании новой карты
• При появлении ошибок записи
• При сбоях воспроизведения файлов
• После использования карты в других устройствах

8. Default Settings (Сброс настроек)

Назначение: Восстановление заводских параметров монитора

Опции:

• NO — отмена
• YES — подтверждение сброса

Что сбрасывается:

• Язык интерфейса (возврат к английскому)
• Яркость, контрастность, насыщенность
• Настройки DVR
• Последний выбранный канал и диапазон

Что не сбрасывается:

• Записанные файлы на TF карте
• Состояние заряда аккумулятора

Когда использовать:

• При появлении странного поведения монитора
• Перед передачей устройства другому пользователю
• После обновления прошивки (если доступно)
• Для устранения неполадок

---

Таблица частот 5.8 ГГц

Распределение 40 каналов по диапазонам

Канал	CH 1	CH 2	CH 3	CH 4	CH 5	CH 6	CH 7	CH 8
A	5865	5845	5825	5805	5785	5765	5745	5725
B	5733	5752	5771	5790	5809	5828	5847	5866
E	5705	5685	5665	5645	5885	5905	5925	5945
F	5740	5760	5780	5800	5820	5840	5860	5880
R	5658	5695	5732	5769	5806	5843	5880	5917

Примечания:

• Все частоты указаны в МГц
• A, B — стандартные диапазоны (Boscam A/B)
• E — расширенный диапазон (Boscam E)
• F — диапазон Airwave/FatShark
• R — RaceBand (специально для гонок, минимальное перекрытие)

Рекомендации по выбору канала

Для одиночных полетов:

• Любой канал подойдет
• Выбирайте канал с наилучшим приемом в вашей местности

Для групповых полетов/гонок:

• Используйте диапазон R (RaceBand) — минимальные помехи между пилотами
• Соблюдайте дистанцию между каналами не менее 40 МГц
• Рекомендуемые комбинации для 4 пилотов: R1, R3, R5, R7 или R2, R4, R6, R8

При помехах:

• Переключитесь на менее загруженный диапазон
• Используйте анализатор спектра для поиска свободных каналов
• Избегайте диапазонов с WiFi роутерами (2.4 ГГц не пересекается, но 5 ГГц WiFi может создавать помехи)

---

Уход и обслуживание

Чистка монитора

Очистка экрана:

1. Выключите монитор
2. Используйте мягкую безворсовую ткань из микрофибры
3. Аккуратно протирайте экран круговыми движениями
4. При необходимости слегка увлажните ткань чистой водой
5. Не используйте: спирт, растворители, абразивные средства

Очистка корпуса:

1. Протирайте корпус сухой или слегка влажной тканью
2. Избегайте попадания влаги в разъемы и слоты
3. Очищайте разъемы антенн от грязи сжатым воздухом

Хранение

Правильное хранение монитора:

• Храните в прохладном, сухом месте
• Избегайте прямых солнечных лучей
• Избегайте экстремальных температур
• Избегайте влажной среды
• Используйте защитный чехол для транспортировки
• Не храните с установленными антеннами (могут сломаться)

Температурные условия:

• Хранение: -20°C до +60°C
• Эксплуатация: -10°C до +50°C

Уход за аккумулятором

Оптимальная эксплуатация Li-Po аккумулятора:

1. Регулярная зарядка:

   • Не допускайте полного разряда (ниже 5%)
   • Заряжайте при падении индикатора ниже 20%

2. Длительное хранение:

   • При хранении более 2 недель заряжайте до 50–70%
   • Не храните полностью заряженным или разряженным
   • Подзаряжайте каждые 2–3 месяца

3. Температурный режим:

   • Не заряжайте при температуре ниже 0°C или выше 45°C
   • Li-Po аккумуляторы теряют емкость на холоде

4. Срок службы:

   • Типичный срок: 300–500 циклов зарядки
   • После этого емкость снижается до 70–80% номинальной
   • Замена аккумулятора требует разборки (обращайтесь в сервис)

Уход за TF картой памяти

Рекомендации по эксплуатации:

1. Безопасное извлечение:

   • Всегда выключайте монитор перед извлечением карты
   • Не извлекайте во время записи DVR

2. Регулярное обслуживание:

   • Периодически форматируйте карту (раз в 2–3 месяца)
   • Делайте резервные копии важных записей
   • Проверяйте карту на ошибки на компьютере

3. Продление срока службы:

   • Не заполняйте карту полностью (оставляйте 10–20% свободными)
   • Избегайте многократной перезаписи одних и тех же секторов
   • Храните запасную карту для критических полетов

---

Устранение неисправностей

Общие рекомендации

При возникновении любых проблем сначала попробуйте:

1. Перезагрузка: Выключите монитор, подождите 10 секунд, включите снова
2. Сброс настроек: Меню → Default Settings → YES
3. Аппаратный сброс: Нажмите кнопку RESET на корпусе
4. Проверка зарядки: Полностью зарядите аккумулятор

Монитор не включается

Возможные причины и решения:

Проблема	Причина	Решение
Не реагирует на кнопку Power	Разряженный аккумулятор	Зарядите монитор минимум 2 часа
Индикатор не загорается	Неисправное зарядное устройство	Проверьте USB кабель и адаптер, попробуйте другой
Кнопка не работает	Неправильное нажатие	Удерживайте кнопку Power дольше (2–3 секунды)
Системный сбой	Зависание системы	Нажмите кнопку RESET на корпусе

Нет видеосигнала / черный экран

Возможные причины и решения:

Проблема	Причина	Решение
Экран черный, нет OSD	Передатчик не включен	Включите FPV передатчик на дроне
Только шумы ("снег")	Неправильный канал	Нажмите кнопку SEARCH для автопоиска
Нет сигнала	Антенны не установлены	Проверьте установку обеих антенн
Слабый сигнал	Большое расстояние	Уменьшите дистанцию, улучшите линию видимости
Несовместимая частота	Передатчик не 5.8 ГГц	Убедитесь, что передатчик работает в диапазоне 5.645–5.945 ГГц
Помехи	Другие источники	Измените канал, отойдите от WiFi роутеров

Плохое качество изображения

Возможные причины и решения:

Проблема	Причина	Решение
Линии, рябь на экране	Слабый сигнал RSSI	Уменьшите расстояние до дрона
Изображение прерывается	Помехи от других источников	Измените канал на менее загруженный
Размытое изображение	Неправильная фокусировка камеры	Настройте фокус на FPV камере
Слишком темное/светлое	Неправильная экспозиция	Настройте яркость в меню монитора или на камере
Неправильные цвета	Неправильные настройки	Сбросьте настройки: Menu → Default Settings → YES

DVR не записывает видео

Возможные причины и решения:

Проблема	Причина	Решение
Нет индикатора записи	TF карта не установлена	Вставьте TF карту в слот
Ошибка карты	Карта не отформатирована	Форматируйте: Menu → Format SD Card → YES
Запись не начинается	Функция DVR отключена	Проверьте: Menu → DVR Recording Mode
Карта заполнена	Нет свободного места	Удалите старые файлы или замените карту
Несовместимая карта	Карта не класса C10	Используйте карту класса C10 до 32 ГБ
Нет записи с AV	Аппаратное ограничение	DVR записывает только с приемника 5.8 ГГц

Не воспроизводятся файлы на компьютере

Возможные причины и решения:

Проблема	Причина	Решение
Плеер не открывает AVI	Несовместимый плеер	Используйте VLC Media Player (videolan.org)
Файлы повреждены	Извлечение карты во время записи	Используйте программы восстановления видео
Нет звука	Кодек не установлен	Установите K-Lite Codec Pack
Искажения при воспроизведении	Низкая производительность ПК	Попробуйте другой плеер или компьютер

Быстро разряжается аккумулятор

Возможные причины и решения:

Проблема	Причина	Решение
Менее 1 часа работы	Высокая яркость экрана	Уменьшите яркость: Menu → Brightness → 50–70%
Батарея садится быстро	Запись DVR активна	Отключите DVR если не нужна запись
Холодная погода	Снижение емкости на холоде	Держите монитор в тепле до использования
Старый аккумулятор	Износ после 300–500 циклов	Обратитесь в сервис для замены батареи
Фоновые процессы	Неизвестные нагрузки	Сбросьте настройки: Menu → Default Settings

Монитор не заряжается

Возможные причины и решения:

Проблема	Причина	Решение
Индикатор не загорается	Неисправное зарядное устройство	Проверьте USB кабель и адаптер (должно быть 5V/2A минимум)
Не заряжается от Power Bank	Низкий ток	Используйте Power Bank с выходом минимум 2A
Разъем не держит кабель	Поврежден разъем Micro-USB	Аккуратно прочистите разъем, обратитесь в сервис
Глубокий разряд	Батарея долго не использовалась	Оставьте на зарядке 30–60 минут, затем попробуйте включить

Нет звука

Возможные причины и решения:

Проблема	Причина	Решение
Наушники не работают	Передатчик не передает аудио	Проверьте подключение микрофона к камере и передатчику
Нет аудио с AV	Не подключен аудио провод	Убедитесь, что подключены и видео и аудио разъемы
Тихий звук	Низкая громкость	Увеличьте громкость на наушниках

Системные ошибки

Возможные причины и решения:

Проблема	Причина	Решение
Зависание интерфейса	Программный сбой	Нажмите кнопку RESET на корпусе
Странное поведение	Поврежденные настройки	Сбросьте: Menu → Default Settings → YES
Меню не открывается	Кнопка не реагирует	Перезагрузите монитор, проверьте кнопку
Артефакты на экране	Перегрев	Дайте монитору остыть 10–15 минут

Если проблемы сохраняются:

• Обратитесь к продавцу или производителю
• Проверьте гарантийные условия
• Не пытайтесь ремонтировать самостоятельно (потеря гарантии)

---

Технические советы и рекомендации

Оптимизация качества приема

Выбор и настройка антенн:

1. Стандартные антенны (из комплекта):

   • Подходят для дистанций до 500–1000 м
   • Линейная поляризация
   • Простая установка

2. Улучшенные антенны (приобретаются отдельно):

   • Cloverleaf / Pagoda — круговая поляризация, стабильный сигнал при вращении
   • Patch-антенны — направленные, для дальних дистанций
   • Helical — спиральные, максимальная дальность

3. Правила поляризации:

   • Передатчик и приемник должны иметь одинаковую поляризацию
   • Линейная + линейная или круговая + круговая
   • RHCP (правая) + RHCP или LHCP (левая) + LHCP
   • Смешивание поляризаций = потеря 50–70% мощности сигнала

4. Расположение антенн:

   • На мониторе: под углом 90° друг к другу (V-образно)
   • Избегайте экранирования телом или корпусом
   • Направляйте антенны в сторону полета

Продление времени автономной работы

Способы экономии энергии:

1. Снижение яркости:

   • Уменьшите до 50–70% когда позволяет освещение
   • Экономия до 30% времени работы

2. Отключение DVR:

   • Запись увеличивает потребление на 30–40%
   • Включайте только для важных полетов

3. Внешние источники питания:

   • Подключите LiPo 2S/3S через кабель XT60 (входит в комплект)
   • Используйте Power Bank для продленных сессий
   • Автомобильный USB адаптер для полетов в поле

4. Своевременная зарядка:

   • Заряжайте при падении индикатора ниже 20%
   • Полная разрядка сокращает срок службы батареи

Улучшение качества DVR записей

Рекомендации для лучшей записи:

1. Выбор разрешения:

   • HD — для детального анализа полетов, трюков
   • D1 — оптимальный баланс (рекомендуется)
   • VGA — только для длительных архивных записей

2. Выбор карты памяти:

   • Используйте только Class 10 или выше
   • Бренды: SanDisk Extreme, Samsung EVO, Kingston Canvas
   • Избегайте дешевых китайских карт

3. Обслуживание карты:

   • Форматируйте раз в месяц для профилактики
   • Не заполняйте карту на 100% (оставляйте 20% свободными)
   • Делайте резервные копии после каждой сессии

4. Режим циклической записи:

   • Установите 5 min или 10 min для автоматической записи
   • Последние N минут всегда сохранены
   • Полезно для расследования падений

Использование в различных условиях

Полеты в яркий солнечный день:

• Увеличьте яркость до 100%
• Используйте солнцезащитный козырек (если доступен)
• Отойдите в тень или разверните монитор от солнца

Полеты в сумерках/ночью:

• Уменьшите яркость до 30–50%
• Включите ночной режим камеры (если доступен)
• Используйте подсветку дрона для ориентации

Полеты в холодную погоду:

• Держите монитор в тепле до использования
• Li-Po аккумулятор теряет емкость на холоде
• Используйте внешний LiPo 3S в теплом кармане

Полеты под дождем:

• ⚠️ Не рекомендуется — монитор не защищен от влаги
• Используйте водонепроницаемый чехол с прозрачным окном
• Избегайте попадания капель на экран и разъемы

Совместимость с оборудованием

Совместимые видеопередатчики:

• Все аналоговые 5.8 ГГц передатчики (25–600 мВт)
• TBS Unify, ImmersionRC, AKK, Eachine, Runcam, Foxeer и другие
• Стандарты: PAL, NTSC (автоопределение)

Совместимые камеры:

• Любые аналоговые FPV камеры
• Runcam Phoenix, Swift, Racer, Eagle
• Caddx Ratel, Turbo, Ant, Polar
• Foxeer Razer, Predator, Falkor, Monster
• И любые другие NTSC/PAL камеры

Несовместимое оборудование:

• ❌ Цифровые системы: DJI FPV System, HDZero, Walksnail Avatar
• ❌ Передатчики на других частотах: 1.2 ГГц, 2.4 ГГц, 10 ГГц
• ❌ HD цифровые протоколы (требуют специальных мониторов)

---

Часто задаваемые вопросы (FAQ)

Можно ли использовать монитор с DJI FPV или другими цифровыми системами?

Нет. Данный монитор предназначен для работы с аналоговыми видеопередатчиками 5.8 ГГц. Цифровые системы (DJI FPV System, HDZero, Walksnail Avatar) используют другие протоколы и требуют специальных цифровых мониторов или очков.

Почему DVR не записывает видео с AV-входа?

Это аппаратное ограничение конструкции монитора. Модуль DVR физически подключен только к встроенному приемнику 5.8 ГГц. Запись с внешнего AV-входа невозможна на уровне схемотехники.

Какая максимальная дальность приема?

Дальность зависит от множества факторов:

• Мощность передатчика:

  • 25 мВт: до 300–500 м
  • 200 мВт: до 1–2 км
  • 600 мВт: до 2–4 км

• Качество антенн: круговая поляризация добавляет 30–50% дальности

• Местность: прямая видимость vs городская застройка

• Помехи: WiFi, другие пилоты, бытовая электроника

Типичная дальность: 500 м – 1.5 км при мощности 200 мВт и стандартных антеннах.

Можно ли заменить встроенный аккумулятор?

Технически возможно, но требует разборки корпуса и пайки. Аккумулятор: Li-Po 1S (3.7V) 1200 mAh с пайкой или разъемом. Если нет опыта работы с электроникой, лучше обратиться в сервисный центр. Самостоятельная замена аннулирует гарантию.

Поддерживает ли монитор передатчики на 1.3 ГГц или 2.4 ГГц?

Нет. Встроенный приемник работает исключительно в диапазоне 5.8 ГГц (5.645–5.945 ГГц, 40 каналов). Для других частот потребуются внешние приемники с подключением через AV-вход.

Можно ли использовать монитор от внешнего питания без аккумулятора?

Да. Подключите источник питания 5–23V к порту Micro-USB — монитор будет работать напрямую от внешнего источника. Это удобно для:

• Длительной работы на столе (от USB адаптера 5V/2A)
• Использования в автомобиле (от USB прикуривателя)
• Питания от больших LiPo 2S/3S через кабель XT60

Как улучшить качество приема видеосигнала?

Проверенные способы:

1. Замените антенны на круговой поляризации (cloverleaf, pagoda)
2. Установите одинаковую поляризацию на передатчике и мониторе
3. Поднимите передатчик — установите антенну вертикально на дроне
4. Избегайте препятствий — здания, деревья, холмы блокируют сигнал
5. Измените канал — используйте менее загруженный диапазон
6. Увеличьте мощность передатчика (соблюдайте местные правила)

Почему файлы DVR большого размера?

Монитор использует кодек MJPEG (Motion JPEG) — последовательность JPEG кадров. Этот формат обеспечивает:

• ✅ Высокую совместимость со всеми плеерами
• ✅ Покадровую навигацию
• ✅ Устойчивость к повреждениям (один битый кадр не портит весь файл)
• ❌ Низкую степень сжатия (в 3–5 раз больше, чем H.264)

Для уменьшения размера выберите разрешение VGA вместо HD.

Можно ли подключить два монитора одновременно?

Да, через AV-выход. Подключите второй монитор или телевизор к AV порту первого монитора. Изображение будет дублироваться на оба устройства. Полезно для:

• Наблюдателя на гонках
• Обучения начинающих пилотов
• Записи на внешний DVR высокого качества

Сколько времени занимает полная зарядка?

При зарядке от USB 5V/2A:

• Полная зарядка: примерно 1.5–2 часа
• Быстрая зарядка до 80%: примерно 1 час

При зарядке от более мощных источников (12V, 3S LiPo) время может сократиться до 30–60 минут.

---

Гарантия и техническая поддержка

Гарантийные условия

Типичные условия (могут отличаться у разных продавцов):

• Гарантийный срок: 30–90 дней с даты покупки

• Покрывается гарантией:

  • Производственные дефекты материалов и сборки
  • Неисправности компонентов при нормальной эксплуатации
  • Отказы электроники без видимых повреждений

• Не покрывается гарантией:

  • Механические повреждения (трещины, сколы, удары)
  • Попадание влаги внутрь устройства
  • Неправильная эксплуатация (использование не по назначению)
  • Износ аккумулятора (естественная деградация)
  • Самостоятельный ремонт или разборка

Контактная информация

Производитель:

• Бренд: SoloGood
• Опыт: 14 лет в FPV индустрии
• Официальный сайт: https://sologood.net

Розничные продавцы в России:

• Wildberries.ru https://www.wildberries.ru/catalog/288147866

Техническая поддержка

При возникновении проблем:

1. Проверьте раздел "Устранение неисправностей" в данном руководстве
2. Сохраните чек или подтверждение заказа
3. Подготовьте описание проблемы:
   • Что произошло
   • При каких условиях
   • Какие действия предпринимались
4. Сделайте фотографии/видео проблемы (если применимо)
5. Обратитесь к продавцу у которого приобретали устройство

Перед обращением попробуйте:

• Перезагрузку монитора
• Сброс настроек (Menu → Default Settings)
• Полную зарядку аккумулятора
• Замену TF карты (если проблема с DVR)

---

Безопасность и меры предосторожности

Важные предупреждения

⚠️ Защита от влаги

• Избегайте использования во влажной среде
• Не допускайте попадания воды внутрь монитора
• При случайном попадании влаги: немедленно выключите, извлеките TF карту, просушите 24–48 часов

⚠️ Li-Po аккумулятор

• Не прокалывайте и не деформируйте
• Не нагревайте выше 60°C
