LCD5802D

Описание устройства

FPV монитор LCD5802D — это 7-дюймовый монитор с встроенным двухантенным diversity-приемником 5.8 ГГц, функцией видеозаписи DVR и встроенным аккумулятором для полевого использования

Технические характеристики

Параметры дисплея

Параметр	Значение
Размер экрана	7 дюймов
Тип экрана	TFT LCD с LED-подсветкой
Разрешение	800×480 пикселей
Яркость	300 cd/m² (по спецификации) / 600 cd/m² (максимум)
Соотношение сторон	16:9
Угол обзора	140°/120° (горизонталь/вертикаль)
Задержка видео	Менее 20 мс
Система цветности	PAL/NTSC (автоматическое определение)

Приемник 5.8 ГГц

Параметр	Значение
Частотный диапазон	5.645–5.945 ГГц
Количество каналов	40 каналов
Поддерживаемые диапазоны	A, B, E, F, R (включая RaceBand)
Тип приемника	Dual diversity (двухантенный с автовыбором)
Тип антенных разъемов	2 × RP-SMA male (внутренняя резьба)
Чувствительность	Высокая (автоматический выбор лучшего сигнала)

Функция записи DVR

Параметр	Значение
Разрешение записи	VGA / D1 / HD (выбирается в меню)
Формат файлов	MJPEG (контейнер AVI)
Частота кадров	30 fps
Поддержка SD-карт	8–32 ГБ, класс C10 (рекомендуется)
Режимы записи	OFF / 3 мин / 5 мин / 10 мин (циклическая запись)
Возможности	Запись только с приемника 5.8 ГГц (не с AV-входа)

Питание и автономность

Параметр	Значение
Встроенный аккумулятор	Li-Po 7.4V / 2000 mAh
Время работы без DVR	3–4 часа
Время работы с DVR	Около 4 часов
Потребление без записи	400 мА при 12V
Потребление с записью	620 мА при 12V (максимум 650 мА)
Рабочее напряжение	DC 7–16V
Напряжение зарядки	DC 12V / 2A
Ток зарядки	850 мА при 12V (максимум)
Разъем зарядки	DC 3.5 мм (внешний диаметр)

Габариты и вес

Параметр	Значение

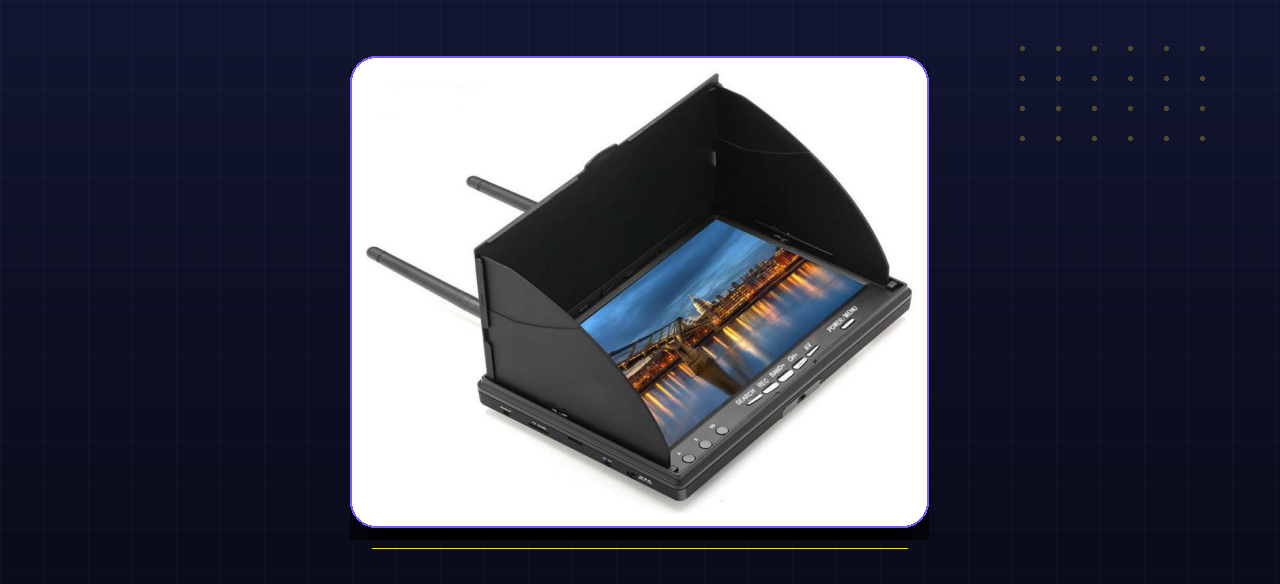

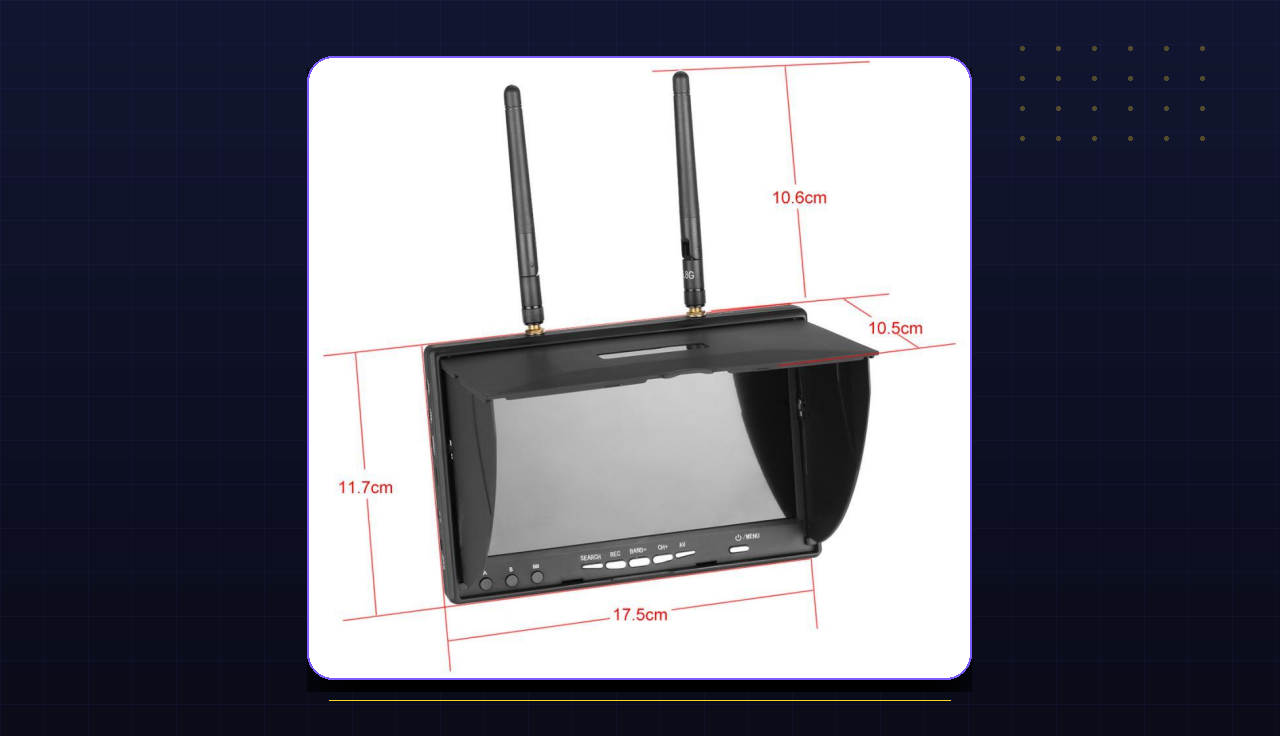

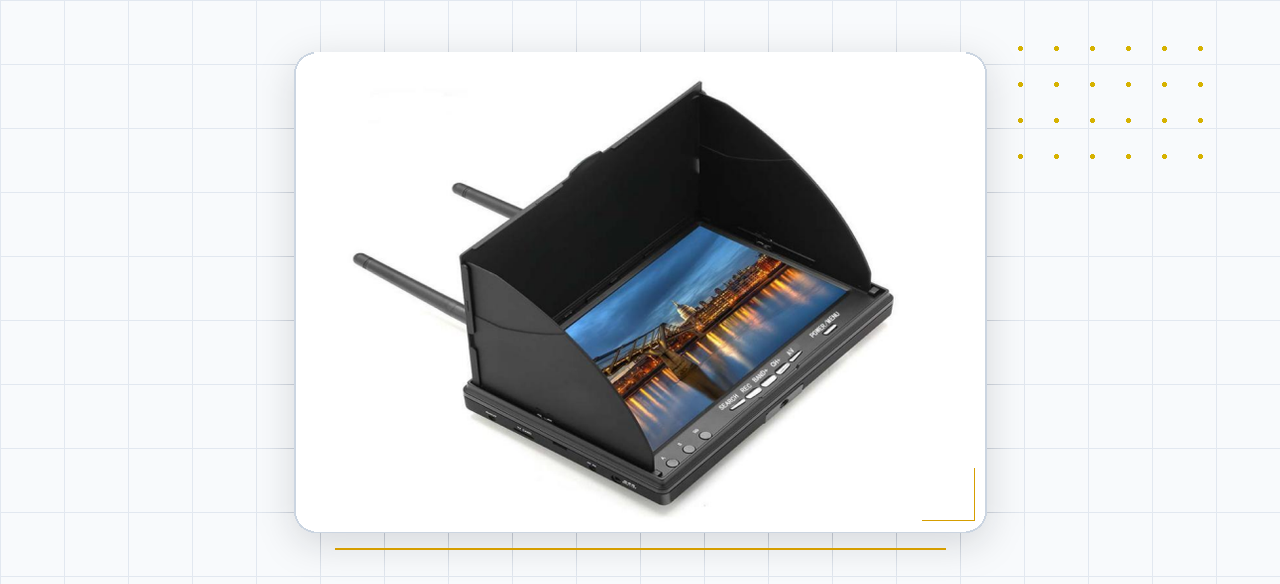

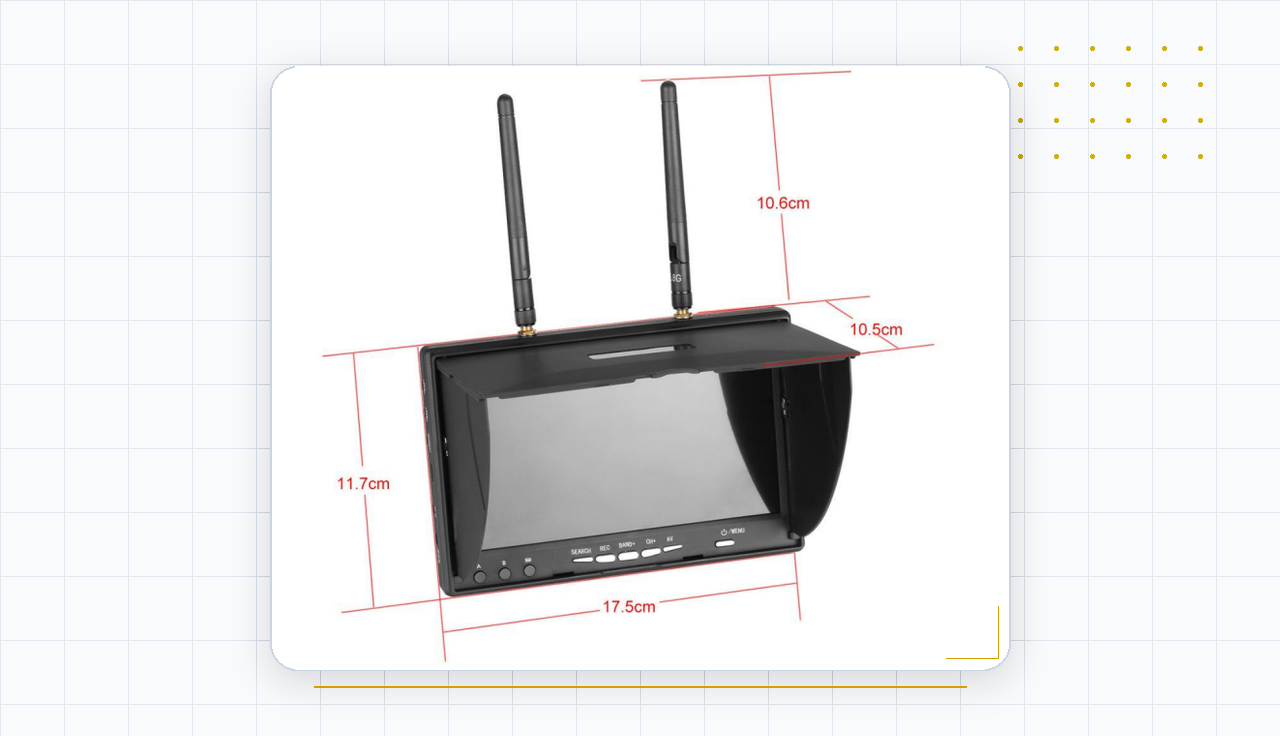

Размеры корпуса	180 мм × 120 мм × 25 мм
Высота с солнцезащитным козырьком	110 мм
Вес (без антенн)	430 г

Интерфейсы и разъемы

Разъем	Назначение
2 × RP-SMA male	Антенны приемника 5.8 ГГц (внутренняя резьба)
AV OUT	Видео/аудио выход (дублирование изображения)
AV IN	Внешний видео/аудио вход
DC 055	Разъем зарядки 12V/2A
TF-карта (Micro SD)	Слот для карты памяти до 32 ГБ

Условия эксплуатации

Параметр	Значение
Рабочая температура	-10°C до +65°C
Защита от помех	Не подвержен помехам от 2.4 ГГц радиоаппаратуры

Поддерживаемые языки меню

English, German, French, Spanish, Italian, Chinese, Russian, Japanese

---

Таблица частот и каналов

Распределение каналов по диапазонам

Канал	CH 1	CH 2	CH 3	CH 4	CH 5	CH 6	CH 7	CH 8
Диапазон A	5865 МГц	5845 МГц	5825 МГц	5805 МГц	5785 МГц	5765 МГц	5745 МГц	5725 МГц
Диапазон B	5733 МГц	5752 МГц	5771 МГц	5790 МГц	5809 МГц	5828 МГц	5847 МГц	5866 МГц
Диапазон E	5705 МГц	5685 МГц	5665 МГц	5645 МГц	5885 МГц	5905 МГц	5925 МГц	5945 МГц
Диапазон F	5740 МГц	5760 МГц	5780 МГц	5800 МГц	5820 МГц	5840 МГц	5860 МГц	5880 МГц
Диапазон R (RaceBand)	5658 МГц	5695 МГц	5732 МГц	5769 МГц	5806 МГц	5843 МГц	5880 МГц	5917 МГц

Всего: 5 диапазонов × 8 каналов = 40 каналов

---

Основные функции и возможности

Ключевые особенности

• Встроенный двухантенный diversity-приемник — автоматический выбор антенны с лучшим приемом для стабильного изображения
• Функция DVR — запись видео на SD-карту с выбором разрешения
• Два буферизованных AV-выхода — возможность подключения дополнительных мониторов или видеозахвата
• Встроенный аккумулятор — до 4 часов автономной работы для полевого использования
• Автоматический поиск каналов — одна кнопка для сканирования и подключения к активным каналам
• OSD индикация — отображение RSSI (уровня сигнала), заряда батареи и номера канала
• Защита от помех 2.4 ГГц — не подвержен влиянию радиоаппаратуры на 2.4 ГГц
• Многоязычное меню — поддержка 8 языков включая русский

Важные ограничения

Внимание: Монитор не может одновременно принимать два разных канала. Diversity работает только для выбора лучшей антенны на одном канале

Внимание: Функция DVR записывает только видео с приемника 5.8 ГГц. Запись с внешнего AV-входа не поддерживается

---

Элементы управления

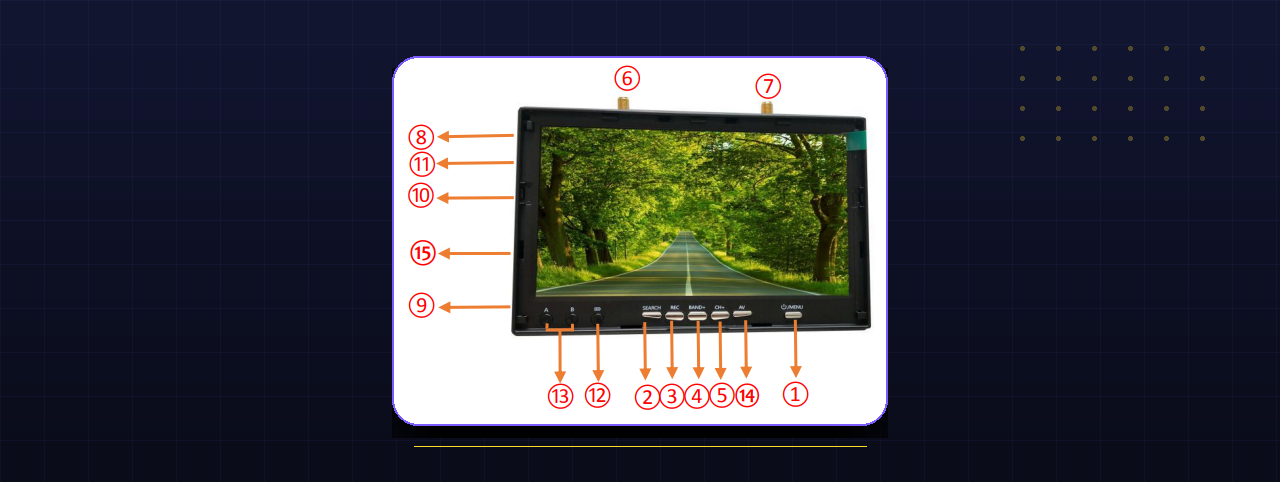

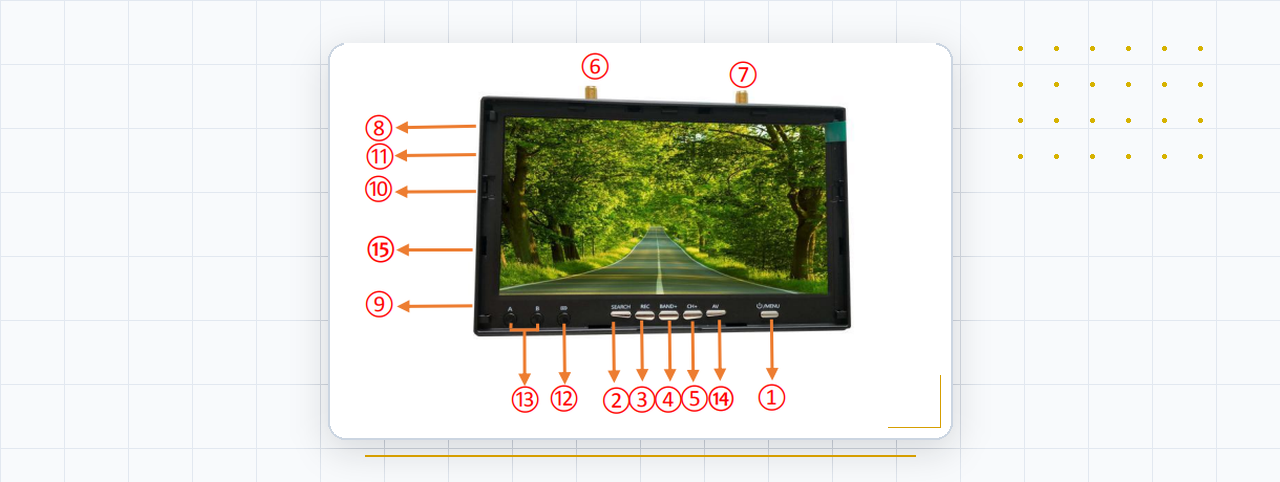

Расположение кнопок и разъемов

Передняя панель:

1. AUTO — кнопка автоматического поиска каналов
2. MENU — вход в меню настроек
3. CH+ — следующий канал
4. CH- — предыдущий канал
5. FR+ — следующий диапазон
6. FR- — предыдущий диапазон

Боковая панель (слева):
7. POWER — кнопка включения/выключения (удержание 3 секунды)
8. Индикатор питания (LED)
9. Индикатор зарядки (LED)

Задняя панель:
10. RX1 — разъем антенны 1 (RP-SMA male)
11. RX2 — разъем антенны 2 (RP-SMA male)
12. AV OUT — видео/аудио выход (3.5 мм jack)
13. AV IN — внешний видео/аудио вход (3.5 мм jack)
14. DC IN — разъем зарядки 12V/2A (DC 3.5 мм)
15. TF CARD — слот для SD-карты

Назначение кнопок

Кнопка	Функция	Примечание
AUTO	Автоматический поиск активного канала	Сканирует все 40 каналов и останавливается на первом найденном
MENU	Вход в меню настроек / Подтверждение выбора	Короткое нажатие
CH+	Переключение на следующий канал	Циклическое переключение 1→2→...→8→1
CH-	Переключение на предыдущий канал	Циклическое переключение 8→7→...→1→8
FR+	Переключение на следующий диапазон	A→B→E→F→R→A
FR-	Переключение на предыдущий диапазон	R→F→E→B→A→R
POWER	Включение/выключение монитора	Удержание 3 секунды

---

Меню настроек

Структура меню

Для входа в меню нажмите кнопку MENU. Навигация по пунктам: CH+/CH- (вверх/вниз), подтверждение: MENU

1. Language (Язык)

Выбор языка интерфейса:

• English (английский)
• Deutsch (немецкий)
• Français (французский)
• Español (испанский)
• Italiano (итальянский)
• 中文 (китайский)
• Русский
• 日本語 (японский)

2. Brightness (Яркость)

Регулировка яркости подсветки экрана: 0–100% (шаг 10%)

3. Contrast (Контрастность)

Регулировка контрастности изображения: 0–100% (шаг 10%)

4. Saturation (Насыщенность)

Регулировка насыщенности цветов: 0–100% (шаг 10%)

5. Color (Цвет)

Регулировка цветового тона: 0–100% (шаг 10%)

6. Audio (Звук)

Включение/отключение аудио:

• ON — звук включен
• OFF — звук отключен

7. Backlight Timer (Таймер подсветки)

Автоматическое отключение подсветки при отсутствии сигнала:

• OFF — таймер отключен
• 3 min — отключение через 3 минуты
• 5 min — отключение через 5 минут
• 10 min — отключение через 10 минут

Примечание: При появлении сигнала подсветка включается автоматически

8. Sleep (Спящий режим)

Автоматическое выключение монитора при отсутствии сигнала:

• OFF — спящий режим отключен
• 3 min — выключение через 3 минуты
• 5 min — выключение через 5 минуты
• 10 min — выключение через 10 минуты

9. DVR Record (Запись DVR)

Настройка автоматической циклической записи:

• OFF — запись отключена
• 3 min — запись сегментами по 3 минуты
• 5 min — запись сегментами по 5 минут
• 10 min — запись сегментами по 10 минут

Принцип работы: При заполнении SD-карты старые файлы автоматически удаляются, освобождая место для новых записей

10. DVR Resolution (Разрешение DVR)

Выбор разрешения записи видео:

• VGA — 640×480 (базовое качество, минимальный размер файла)
• D1 — 720×576 PAL / 720×480 NTSC (стандартное качество)
• HD — высокое разрешение (максимальное качество, большой размер файла)

11. Format SD Card (Форматирование SD-карты)

Форматирование SD-карты в формате FAT32:

• NO — отмена операции
• YES — подтверждение форматирования

Внимание: При форматировании все данные на SD-карте будут безвозвратно удалены

12. Default Settings (Сброс настроек)

Восстановление заводских настроек:

• NO — отмена
• YES — подтверждение сброса

---

Инструкция по эксплуатации

Первое включение и настройка

Шаг 1: Зарядка аккумулятора

1. Подключите зарядное устройство 12V/2A к разъему DC IN
2. Индикатор зарядки загорится красным цветом
3. При полной зарядке индикатор погаснет или станет зеленым
4. Время полной зарядки: примерно 2–3 часа

Рекомендация: Полностью зарядите аккумулятор перед первым использованием

Шаг 2: Установка антенн

1. Вкрутите обе антенны в разъемы RX1 и RX2 на задней панели
2. Убедитесь, что антенны надежно закреплены (не перетягивайте)
3. Расположите антенны под углом 90° друг к другу для лучшего приема

Внимание: Никогда не включайте монитор без установленных антенн — это может повредить приемник

Шаг 3: Подготовка SD-карты

1. Вставьте SD-карту (8–32 ГБ, класс C10) в слот TF CARD
2. При первом использовании отформатируйте карту через меню: MENU → Format SD Card → YES
3. Рекомендуемые SD-карты: SanDisk, Samsung, Kingston класса C10

Шаг 4: Включение монитора

1. Нажмите и удерживайте кнопку POWER в течение 3 секунд
2. Индикатор питания загорится синим/зеленым цветом
3. На экране появится логотип, затем изображение с приемника (при наличии сигнала)

Настройка приема видеосигнала

Автоматический поиск каналов

1. Убедитесь, что видеопередатчик включен и работает
2. Нажмите кнопку AUTO на передней панели
3. Монитор начнет сканирование всех 40 каналов
4. При обнаружении активного сигнала сканирование остановится автоматически
5. На экране отобразится изображение с видеокамеры

Индикация на экране:

• RSSI — уровень сигнала (чем выше, тем лучше)
• FR — текущий диапазон (A/B/E/F/R)
• CH — номер канала (1–8)
• Battery — уровень заряда аккумулятора

Ручная настройка канала

Если известна частота передатчика, можно настроить канал вручную:

1. Нажимайте FR+/FR- для выбора диапазона (A, B, E, F, R)
2. Нажимайте CH+/CH- для выбора канала (1–8)
3. Следите за индикатором RSSI — он покажет уровень сигнала
4. При правильной настройке изображение будет четким без помех

Пример: Если передатчик работает на частоте 5806 МГц, выберите диапазон R, канал 5 (см. таблицу частот)

Использование функции DVR

Автоматическая запись

1. Вставьте отформатированную SD-карту в слот
2. Войдите в меню: MENU → DVR Record
3. Выберите интервал записи: 3 min / 5 min / 10 min
4. Выберите разрешение: MENU → DVR Resolution → VGA/D1/HD
5. Запись начнется автоматически при наличии видеосигнала
6. На экране появится значок записи (красная точка или символ REC)

Циклическая запись:

• При заполнении SD-карты самые старые файлы удаляются автоматически
• Новые записи сохраняются на освободившееся место
• Обеспечивается непрерывная запись без остановок

Воспроизведение записей

На мониторе:

1. Нажмите кнопку MENU для входа в меню
2. Прокрутите до пункта Playback (может быть в подменю)
3. Используйте CH+/CH- для выбора файла
4. Нажмите MENU для воспроизведения

На компьютере:

1. Извлеките SD-карту из монитора
2. Вставьте карту в кардридер компьютера
3. Откройте папку с видеофайлами (формат AVI)
4. Воспроизведите файлы в любом видеоплеере (рекомендуется VLC Player)

Использование внешнего AV-входа

Монитор можно использовать для просмотра видео с других источников:

1. Подключите AV-кабель (желтый разъем — видео) к порту AV IN
2. Подключите другой конец к источнику видео (камера, DVR, медиаплеер)
3. Монитор автоматически переключится на внешний источник при обнаружении сигнала

Примечание: DVR не может записывать видео с AV-входа, только с приемника 5.8 ГГц

Использование AV-выхода

Для дублирования изображения на другой монитор или видеозахват:

1. Подключите AV-кабель к порту AV OUT
2. Подключите другой конец к внешнему устройству (второй монитор, видеозахват)
3. Изображение будет дублироваться на оба устройства одновременно

---

Устранение неисправностей

Общие рекомендации

При возникновении проблем попробуйте сброс настроек: MENU → Default Settings → YES

Монитор не включается

Возможные причины и решения:

1. Разряженный аккумулятор

   • Подключите зарядное устройство и зарядите аккумулятор
   • Индикатор зарядки должен загореться

2. Неисправное зарядное устройство

   • Проверьте напряжение зарядного устройства (должно быть 12V/2A)
   • Попробуйте другое зарядное устройство

3. Неправильное нажатие кнопки питания

   • Удерживайте кнопку POWER не менее 3 секунд

Нет изображения / только шумы на экране

Возможные причины и решения:

1. Передатчик не включен

   • Включите видеопередатчик на дроне/камере
   • Проверьте питание передатчика

2. Неправильно выбран канал

   • Нажмите кнопку AUTO для автоматического поиска
   • Или выберите канал вручную согласно настройкам передатчика

3. Антенны не подключены или повреждены

   • Проверьте, что обе антенны надежно закреплены
   • Проверьте целостность антенн и кабелей

4. Слабый сигнал / большое расстояние

   • Уменьшите расстояние между передатчиком и монитором
   • Переместите монитор в место с меньшим количеством помех
   • Проверьте ориентацию антенн

5. Несовместимая частота

   • Убедитесь, что передатчик работает в диапазоне 5.645–5.945 ГГц
   • Монитор не поддерживает передатчики на других частотах (например, 1.2 ГГц, 2.4 ГГц)

Изображение с помехами или прерывается

Возможные причины и решения:

1. Слабый сигнал RSSI

   • Проверьте индикатор RSSI на экране
   • Уменьшите расстояние или улучшите линию видимости

2. Помехи от других источников

   • Отойдите от WiFi-роутеров, микроволновых печей
   • Измените канал передатчика на менее загруженный

3. Разряженный аккумулятор передатчика

   • Проверьте питание передатчика на дроне
   • Зарядите или замените аккумулятор дрона

4. Неправильная поляризация антенн

   • Убедитесь, что антенны передатчика и приемника имеют одинаковую поляризацию (обе линейные или обе круговые)

DVR не записывает видео

Возможные причины и решения:

1. SD-карта не вставлена или неисправна

   • Проверьте, что SD-карта надежно вставлена в слот
   • Попробуйте другую SD-карту класса C10

2. SD-карта не отформатирована

   • Отформатируйте карту через меню: MENU → Format SD Card → YES

3. Функция DVR отключена

   • Проверьте настройку: MENU → DVR Record → выберите интервал (3/5/10 min)

4. SD-карта заполнена и циклическая запись не работает

   • Удалите старые файлы вручную на компьютере
   • Отформатируйте карту заново

5. Несовместимая SD-карта

   • Используйте только карты 8–32 ГБ класса C10
   • Рекомендуемые бренды: SanDisk, Samsung, Kingston

6. Попытка записи с AV-входа

   • DVR записывает только с приемника 5.8 ГГц, не с AV IN

Не воспроизводятся файлы на компьютере

Возможные причины и решения:

1. Несовместимый видеоплеер

   • Используйте VLC Player (скачать бесплатно с videolan.org)
   • Не используйте Windows Media Player

2. Поврежденные файлы

   • Файлы могли быть повреждены при внезапном отключении питания
   • Попробуйте программы для восстановления видео

3. Неправильный кодек

   • Установите пакет кодеков K-Lite Codec Pack

Быстро разряжается аккумулятор

Возможные причины и решения:

1. Высокая яркость экрана

   • Уменьшите яркость: MENU → Brightness → 50–70%

2. Включена запись DVR

   • Запись увеличивает потребление энергии
   • Отключите DVR, если запись не требуется: MENU → DVR Record → OFF

3. Низкая температура окружающей среды

   • Li-Po аккумуляторы теряют емкость на холоде
   • Держите монитор в тепле до использования

4. Изношенный аккумулятор

   • После 300–500 циклов зарядки емкость снижается
   • Рассмотрите замену аккумулятора

Монитор не заряжается

Возможные причины и решения:

1. Неисправное зарядное устройство

   • Проверьте выходное напряжение (должно быть 12V/2A)
   • Попробуйте другое зарядное устройство

2. Поврежденный разъем зарядки

   • Проверьте разъем на наличие грязи или повреждений
   • Аккуратно прочистите разъем

3. Полностью разряженный аккумулятор

   • Оставьте на зарядке на 30 минут, затем попробуйте включить
   • Глубоко разряженные Li-Po могут требовать больше времени для начала зарядки

Нет звука

Возможные причины и решения:

1. Звук отключен в меню

   • Проверьте настройку: MENU → Audio → ON

2. Передатчик не передает аудио

   • Проверьте, что камера с микрофоном подключена к передатчику
   • Не все FPV-передатчики поддерживают аудио

3. Источник не выдает аудиосигнал

   • При использовании AV IN проверьте, что подключен не только видео (желтый), но и аудио (красный/белый) разъемы

---

Рекомендации по эксплуатации

Уход за аккумулятором

1. Регулярная зарядка

   • Не допускайте полного разряда аккумулятора
   • Заряжайте при падении индикатора заряда ниже 20%

2. Хранение

   • При длительном хранении (более 2 недель) заряжайте до 50–70%
   • Не храните полностью заряженным или разряженным
   • Храните при комнатной температуре (15–25°C)

3. Температурный режим

   • Не заряжайте при температуре ниже 0°C или выше 45°C
   • Не используйте при температуре ниже -10°C или выше 65°C

4. Срок службы

   • Типичный срок службы: 300–500 циклов зарядки
   • После этого емкость снижается до 70–80% от номинальной

Уход за экраном

1. Очистка

   • Используйте мягкую безворсовую ткань из микрофибры
   • При необходимости слегка увлажните ткань чистой водой
   • Не используйте спирт, растворители или абразивные средства

2. Защита

   • Используйте солнцезащитный козырек при работе на улице
   • Не оставляйте монитор под прямыми солнечными лучами
   • Используйте защитную пленку на экран (опционально)

3. Предотвращение повреждений

   • Не нажимайте на экран острыми предметами
   • Не роняйте монитор
   • Транспортируйте в защитном чехле

Уход за антеннами и разъемами

1. Антенны

   • Не перетягивайте при установке — достаточно затянуть от руки
   • Не допускайте механических ударов по антеннам
   • Проверяйте целостность перед каждым использованием

2. Разъемы

   • Не допускайте попадания влаги и грязи
   • При загрязнении аккуратно прочищайте сжатым воздухом
   • Не вставляйте разъемы с усилием — они должны входить свободно

Работа с SD-картой

1. Безопасное извлечение

   • Всегда выключайте монитор перед извлечением SD-карты
   • Не извлекайте карту во время записи

2. Регулярное обслуживание

   • Периодически форматируйте карту (раз в 2–3 месяца)
   • Делайте резервные копии важных записей на компьютер
   • При появлении ошибок форматируйте карту заново

3. Выбор карты

   • Используйте только качественные карты проверенных брендов
   • Обязательно класс C10 или выше (U1, U3)
   • Объем 16–32 ГБ оптимален для большинства задач

---

Комплектация

Стандартная комплектация

1. 1 × FPV монитор LCD5802D с встроенным аккумулятором
2. 2 × Антенна 5.8 ГГц (RP-SMA male)
3. 1 × AV-кабель (3.5 мм jack, 3 провода: видео + 2 аудио)
4. 1 × Зарядное устройство 12V/2A (EU/US/UK/AU plug в зависимости от региона)
5. 1 × Руководство пользователя (обычно на английском языке)

Дополнительные аксессуары (не входят в комплект)

• SD-карта 8–32 ГБ класса C10 (приобретается отдельно)
• Запасной аккумулятор Li-Po 7.4V / 2000 mAh
• Антенны улучшенного качества (круговой поляризации, высокого усиления)
• Защитный чехол для транспортировки
• Солнцезащитный козырек улучшенной конструкции
• Крепление на штатив (стандартная резьба 1/4")

---

Технические примечания

Совместимость с передатчиками

Совместимые передатчики:

• Все FPV видеопередатчики 5.8 ГГц с выходной мощностью 25–600 мВт
• Стандарты: аналоговое видео PAL/NTSC
• Частоты: 5.645–5.945 ГГц (все 40 каналов)

Несовместимые передатчики:

• Цифровые системы (DJI FPV System, HDZero, Walksnail Avatar)
• Передатчики на других частотах (1.2 ГГц, 2.4 ГГц, 10 ГГц)
• HD цифровые системы (требуют специальных мониторов/очков)

Совместимость с камерами

Монитор совместим с любыми аналоговыми FPV-камерами:

• PAL (625 строк, 25 кадров/с)
• NTSC (525 строк, 30 кадров/с)
• Автоматическое определение стандарта

Популярные камеры:

• Runcam Phoenix 2, Swift, Eagle
• Caddx Ratel, Turbo EOS2, Ant
• Foxeer Razer, Predator, Falkor
• И любые другие аналоговые FPV-камеры

Diversity приемник — принцип работы

Монитор оснащен diversity-приемником с двумя антеннами:

1. Оба приемника работают одновременно на одной частоте
2. Электроника постоянно сравнивает качество сигнала с обеих антенн (RSSI)
3. Автоматически выбирается антенна с лучшим сигналом
4. Переключение происходит несколько раз в секунду
5. Результат: стабильное изображение даже при изменении ориентации

Преимущества:

• Уменьшение "мертвых зон" приема
• Стабильный прием при полетах на большие расстояния
• Компенсация многолучевого распространения (multipath)

Важно: Diversity работает только с одним каналом. Невозможно одновременно смотреть два разных видеосигнала[web:69]

Форматы записи DVR

VGA (640×480):

• Минимальный размер файла (примерно 50–80 МБ на 5 минут)
• Подходит для архивирования длительных полетов
• Качество достаточно для определения местоположения потерянного дрона

D1 (720×576 PAL / 720×480 NTSC):

• Средний размер файла (примерно 100–150 МБ на 5 минут)
• Оптимальное соотношение качества и размера
• Рекомендуется для большинства задач

HD (высокое разрешение):

• Максимальный размер файла (примерно 200–300 МБ на 5 минут)
• Лучшее качество записи
• Требует SD-карты высокой скорости (класс C10 обязательно)

Формат контейнера: AVI с кодеком MJPEG
Частота кадров: 30 fps (фиксированная)

---

Гарантия и поддержка

Гарантийные обязательства

Типичные условия гарантии (могут отличаться у разных продавцов):

• Гарантийный срок: 30–90 дней с даты покупки
• Покрывается: производственные дефекты, неисправности компонентов
• Не покрывается: механические повреждения, попадание влаги, неправильная эксплуатация, износ аккумулятора

Техническая поддержка

При возникновении проблем обращайтесь к продавцу или производителю:

• Сохраните чек или подтверждение заказа
• Подготовьте описание проблемы и фотографии (если применимо)
• Проверьте, не решается ли проблема инструкциями из раздела "Устранение неисправностей"

Утилизация

Правильная утилизация электроники:

• Не выбрасывайте монитор в обычный мусор
• Сдавайте в пункты приема электронных отходов
• Li-Po аккумуляторы требуют специальной утилизации

Защита окружающей среды:

• Используйте устройство бережно для продления срока службы
• Ремонтируйте вместо замены, когда это возможно
• Передавайте рабочие устройства другим пользователям

---

Часто задаваемые вопросы (FAQ)

Можно ли использовать монитор с DJI FPV или другими цифровыми системами?

Нет. LCD5802D — это аналоговый монитор для работы с аналоговыми передатчиками 5.8 ГГц. Цифровые системы (DJI FPV System, HDZero, Walksnail Avatar) требуют специальных цифровых мониторов или очков

Можно ли одновременно смотреть видео с двух дронов?

Нет. Несмотря на наличие двух антенн, это diversity-приемник, который использует обе антенны для улучшения приема одного канала. Одновременный прием двух разных каналов невозможен

Почему DVR не записывает с AV-входа?

Это ограничение конструкции монитора. DVR может записывать только видеосигнал, поступающий с встроенного приемника 5.8 ГГц. Запись с внешнего AV-входа не поддерживается на аппаратном уровне

Какая максимальная дальность приема?

Дальность зависит от многих факторов:

• Мощность передатчика: 25 мВт (до 500 м), 200 мВт (до 2 км), 600 мВт (до 4 км)
• Качество антенн: стандартные диполи vs круговой поляризации vs направленные
• Местность: прямая видимость vs городская застройка vs лес
• Помехи: WiFi, другие FPV-пилоты, бытовая электроника

Типичная дальность: 500 м – 2 км при мощности 200 мВт и стандартных антеннах

Можно ли заменить аккумулятор самостоятельно?

Технически возможно, но требует разборки корпуса и пайки. Аккумулятор: Li-Po 2S (7.4V) 2000 mAh с разъемом JST или пайкой. Если нет опыта работы с электроникой, лучше обратиться в сервисный центр

Поддерживает ли монитор 1.3 ГГц или 2.4 ГГц передатчики?

Нет. Приемник работает только в диапазоне 5.8 ГГц (5.645–5.945 ГГц). Для других частот требуются отдельные приемники

Можно ли использовать монитор от внешнего питания 12V без аккумулятора?

Да. Подключите блок питания 12V/2A к разъему DC IN — монитор будет работать напрямую от внешнего источника. Это удобно для длительной работы на столе или в автомобиле (через преобразователь напряжения)

Почему файлы DVR имеют большой размер?

Монитор использует кодек MJPEG (Motion JPEG) — это последовательность JPEG-изображений. Этот формат обеспечивает высокую совместимость, но имеет низкую степень сжатия по сравнению с H.264 или H.265. Для уменьшения размера выберите разрешение VGA вместо HD

Как улучшить качество приема?

Рекомендации:

1. Используйте антенны круговой поляризации (cloverleaf, pagoda) вместо стандартных
2. Установите одинаковую поляризацию на передатчике и мониторе (обе RHCP или обе LHCP)
3. Поднимите передатчик выше (установите антенну вертикально на дроне)
4. Избегайте полетов за препятствиями (здания, деревья, холмы)
5. Выберите менее загруженный канал (проверьте с помощью анализатора спектра)
6. Увеличьте мощность передатчика (с соблюдением местных правил)

---

Безопасность и меры предосторожности

Предупреждения

⚠️ Не допускайте попадания влаги внутрь монитора. Устройство не имеет защиты от воды. При попадании влаги немедленно выключите, извлеките аккумулятор и просушите в течение 24–48 часов.

⚠️ Не разбирайте устройство самостоятельно без крайней необходимости. Внутри находятся высокочастотные компоненты и Li-Po аккумулятор, неправильное обращение с которыми может привести к травмам или пожару.

⚠️ Li-Po аккумуляторы требуют осторожного обращения:

• Не прокалывайте и не деформируйте
• Не нагревайте выше 60°C
• Не замыкайте контакты
• При вздутии, повреждении или появлении запаха немедленно прекратите использование
• Заряжайте только оригинальным или совместимым зарядным устройством (12V/2A)

⚠️ Не используйте монитор во время зарядки длительное время — возможен перегрев.

⚠️ Антенны и радиочастотное излучение:

• Не включайте передатчик без антенны (может повредить усилитель)
• Соблюдайте местные правила по использованию радиочастот
• Некоторые страны ограничивают мощность передатчиков 5.8 ГГц

⚠️ Солнцезащитный козырек:

• Не оставляйте монитор с закрытым козырьком под прямыми солнечными лучами — возможен перегрев экрана и выгорание пикселей

Рекомендации по безопасной эксплуатации

✅ Используйте монитор в пределах рабочих температур: -10°C до +65°C

✅ Избегайте ударов и падений — LCD-экран и внутренняя электроника чувствительны к механическим повреждениям

✅ Храните в сухом прохладном месте вдали от прямых солнечных лучей

✅ При длительном хранении заряжайте аккумулятор раз в 2–3 месяца до 50–70%

✅ Регулярно проверяйте состояние кабелей, разъемов и антенн

✅ Делайте резервные копии важных записей DVR — SD-карты могут выйти из строя

---

Заключение

LCD5802D — это надежный и функциональный FPV монитор среднего класса, сочетающий:

• Удобство использования: встроенный аккумулятор, автопоиск каналов, diversity-приемник
• Функциональность: запись DVR, AV-вход/выход, многоязычное меню
• Доступность: оптимальное соотношение цены и качества

Монитор идеально подходит для:

• Начинающих FPV-пилотов
• Обучения полетам на дронах
• Полевого использования (благодаря встроенному аккумулятору)
• Наблюдателей на гонках FPV-дронов
• Резервного монитора для опытных пилотов

При правильной эксплуатации и уходе монитор прослужит долгие годы и обеспечит стабильный и качественный прием видеосигнала с FPV-камер.
