Hawkeye X 1.2GHz

Hawkeye X 1.2GHz, в оригинальном мануале Hawkeye Captain 1.2G V2, - 10.2-дюймовый FPV-монитор 1000 lux с приемом 1.2G, 64CH включая 8 DIY channels, встроенным DVR, HDMI input, AV-входом и автоматическим/ручным поиском каналов.

Технические характеристики и функции

Параметр	Значение
LED-экран
Разрешение дисплея	1024x600
Подсветка	LED
Яркость	1000 lux
Соотношение сторон	16:9
Время отклика	10 ms
Цветовая система	PAL/NTSC
Питание
Рабочее напряжение	DC: аккумулятор 3S-6S
Потребляемый ток	1 A @ 3S; 550 mA @ 6S
Сигналы
Входной сигнал	Video (PAL/NTSC), HDMI
Выходной сигнал	Video
5V output при входном питании > 12V	1 A
DVR
Разрешение записи	D1 / VGA / QVGA
Поддерживаемая TF card	До 64G
Корпус
Размер упаковки	300 mm x 200 mm x 60 mm
Размер монитора	265 mm x 170 mm x 31 mm
Вес брутто	1.13 kg
1.2G-приемник
Чувствительность	-99 dB
Интерфейс антенны	SMA

Особенности

Монитор CAPTAIN all-in-one разработан для систем аэросъемки и FPV-применения.

• Высокая яркость: 1000 lux.
• DVR: встроенный DVR-блок может записывать видео в фоновом режиме.
• Без задержки, синего экрана и черного экрана: встроенная DVR-система не добавляет задержку при приеме сигнала; синий или черный экран не появляются.
• Автоматический и ручной поиск каналов: DIP-переключатели не нужны.
• HDMI input.

Кнопки управления

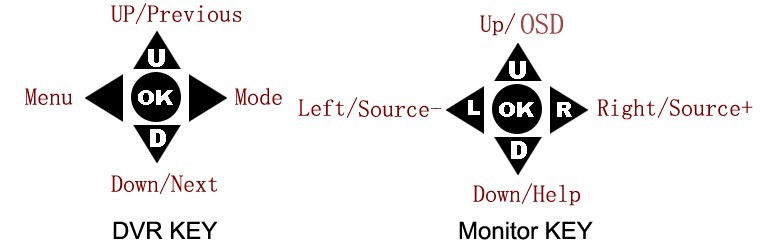

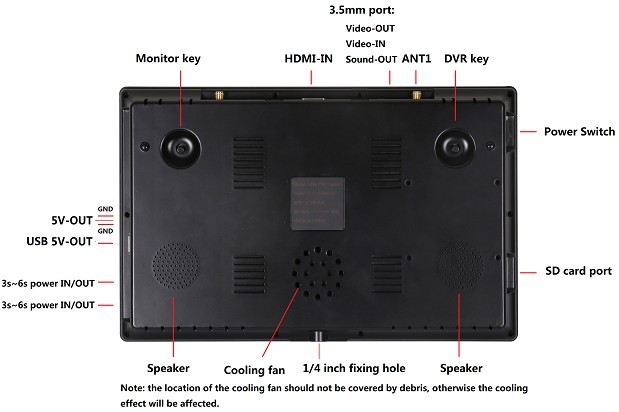

На задней стороне монитора расположены две группы кнопок: одна для управления DVR, вторая для управления дисплеем.

Кнопки DVR

Кнопка	Функция
UP	Переместить курсор вверх.
DOWN	Переместить курсор вниз.
MENU (left button)	Открыть меню, выйти из меню или подменю.
MODE (right button)	Войти в режим воспроизведения видео или выйти из него.
OK	Подтвердить выбор, воспроизвести или остановить.

Кнопки дисплея

Кнопка	Функция	Быстрое действие
UP	Переместить курсор вверх.	Скрыть OSD; удержание 2 секунды запускает автоматический поиск каналов в FPV.
DOWN	Переместить курсор вниз.	Показать HELP menu.
LEFT / -	Кнопка регулировки (-).	Переключиться на предыдущий интерфейс.
RIGHT / +	Кнопка регулировки (+).	Переключиться на следующий интерфейс.
OK	Открыть меню или подтвердить выбор.

Интерфейсы монитора: FPV interface, DVR interface, External video input interface, HDMI interface и Track mode interface. Для переключения интерфейсов используйте LEFT / RIGHT как shortcut key.

FPV-интерфейс

FPV interface является интерфейсом по умолчанию после включения.

Индикатор	Описание
Voltage	Показывает входное напряжение от 10V до 26V. При низком заряде аккумулятора меню становится красным и начинает мигать. При слишком низком заряде синий индикатор в левом нижнем углу мигает все быстрее, а зуммер подает сигнал. Немедленно замените аккумулятор, чтобы избежать его повреждения.
Recording	Когда DVR работает в фоновом режиме, мигает красная буква R и синий индикатор.
Time	Показывает время работы монитора.
RSSI	Показывает уровень принимаемого сигнала.

DVR, AV, HDMI и Track mode

DVR interface

В DVR interface в верхней строке отображаются напряжение, время и отметка DVR. Из этого интерфейса доступно воспроизведение записанных файлов и настройки DVR.

External video input interface

External video input interface показывает внешний видеовход, например AV3.

HDMI interface

HDMI input поддерживает 480i/p, 576i/p, 720p, 1080i/p.

Track mode interface

В Track mode монитор циклически сканирует все каналы. Когда значение RSSI становится выше установленного порога, монитор останавливается на найденном канале на 5 секунд или до нажатия кнопки.

Настройки дисплея

Нажмите OK, чтобы открыть меню настроек дисплея.

Пункт меню	Назначение
FRQB	Выбор канала или ручной ввод частоты.
FORMAT	Система видео: AUTO / PAL / NTSC.
BRI	Brightness, яркость.
CON	Contrast, контрастность.
SAT	Saturation, насыщенность.
SHARP	Sharp, резкость.
GAMA	Latitude / gamma preset.
SPEAKER	Громкость встроенного динамика.
LIGHT	Яркость подсветки.
ZOOM	Соотношение сторон 16:9 / 4:3.
VOLADJ	Коррекция отображаемого напряжения.
LED	Индикатор питания: ON / OFF.
LAN	Язык меню.
RESET	Сброс настроек.
EXIT	Выход из меню.

Выбор группы частот

Мануал указывает частотную таблицу 1.2G на 64 канала: группы A-G и группа H (DIY Channels).

CH	A	B	C	D	E	F	G	H (DIY)
1	1080	1100	1300	1740	1720	1420	1400	1080
2	1120	1130	1330	1760	1740	1460	1440	1170
3	1160	1160	1360	1780	1760	1500	1480	1260
4	1200	1190	1390	1800	1780	1540	1520	1350
5	1240	1220	1420	1820	1800	1580	1560	1440
6	1280	1250	1450	1840	1820	1620	1600	1530
7	1320	1280	1480	1860	1840	1660	1640	1620
8	1360	1310	1510	1880	1860	1700	1680	1710

Ручной ввод частоты

Для ручного ввода в меню используется FRQA INPUT и пункт FRQB. В исходном примере мануала показана частота 1080 и подсказка диапазона BETWEEN 1080 AND 1880.

1. Выберите режим INPUT.
2. Перейдите к FRQB.
3. Нажмите OK для входа в режим ввода.
4. Используйте OK, UP и DOWN для выбора позиции и изменения цифр.
5. Подтвердите ввод кнопкой OK.

Пункты меню дисплея

Пункт	Описание
FORMAT	LEFT / RIGHT открывают системную настройку. Доступны AUTO / PAL / NTSC. Если выбран AUTO, входная видеосистема определяется автоматически. Неверная системная настройка может привести к сбою отображения.
Brightness	LEFT (-), RIGHT (+), диапазон 1-40.
Contrast	LEFT (-), RIGHT (+), диапазон 1-40.
Saturation	LEFT (-), RIGHT (+), диапазон 1-40.
Sharp	LEFT (-), RIGHT (+), диапазон 1-15.
Latitude	LEFT (-), RIGHT (+), диапазон C1-C3.
SPEAKER	LEFT (-), RIGHT (+), диапазон 1-40.
Black light	Регулировка яркости LED-подсветки: Auto, High, Low.
ZOOM	LEFT / RIGHT открывают настройку 16:9 / 4:3.
VOLADJ	LEFT (-), RIGHT (+), диапазон -5 to +5.
LED	Включение или выключение индикатора питания: ON / OFF.
Language	LEFT (-), RIGHT (+), варианты Chinese / English.
Reset	Сброс значений к заводским.

Описание DVR-интерфейса

TF card

Перед использованием сделайте резервную копию данных с TF card. При первом использовании TF card может быть автоматически отформатирована.

RIGHT переключает FPV interface в DVR interface. LEFT возвращает обратно в FPV interface.

Воспроизведение видео

1. Переключитесь в DVR interface.
2. Нажмите MODE (RIGHT), чтобы открыть воспроизведение видео.
3. Кнопками UP / DOWN выберите нужный файл.
4. Нажмите OK, чтобы начать воспроизведение.

Кнопка	Функция
UP	Переместить курсор вверх.
DOWN	Переместить курсор вниз.
MENU (LEFT)	Открыть меню, выйти из меню или подменю.
MODE (RIGHT)	Войти в режим воспроизведения видео или выйти из него.
OK	Подтвердить выбор, воспроизвести или остановить.

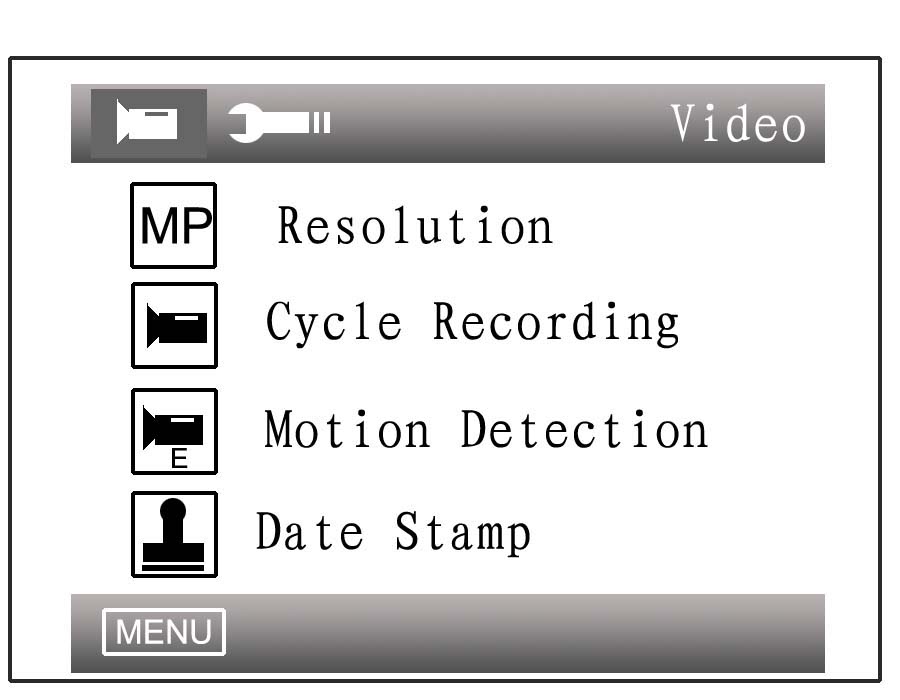

Настройки записи

DVR может работать в активном интерфейсе или в фоновом режиме. В любом интерфейсе, кроме DVR setting и video playback mode, нажатие OK на группе кнопок DVR запускает запись в фоне без влияния на использование FPV.

Нажмите MENU, чтобы выбрать подменю.

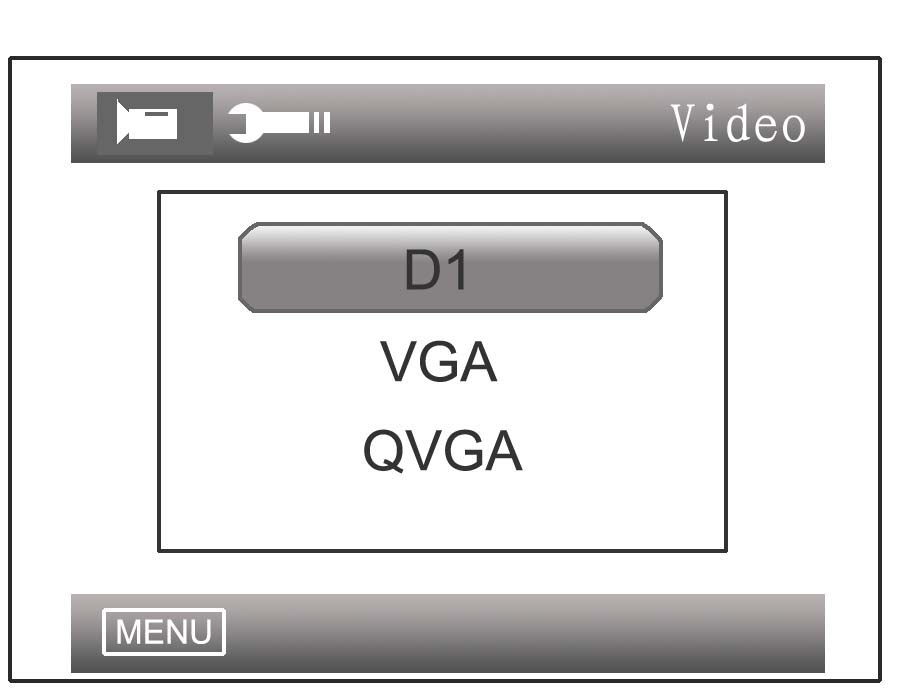

Resolution

Доступные варианты разрешения записи: D1, VGA, QVGA.

• D1: 720x576 (PAL), 720x480 (NTSC).
• VGA: 640x480.
• QVGA: 320x240.

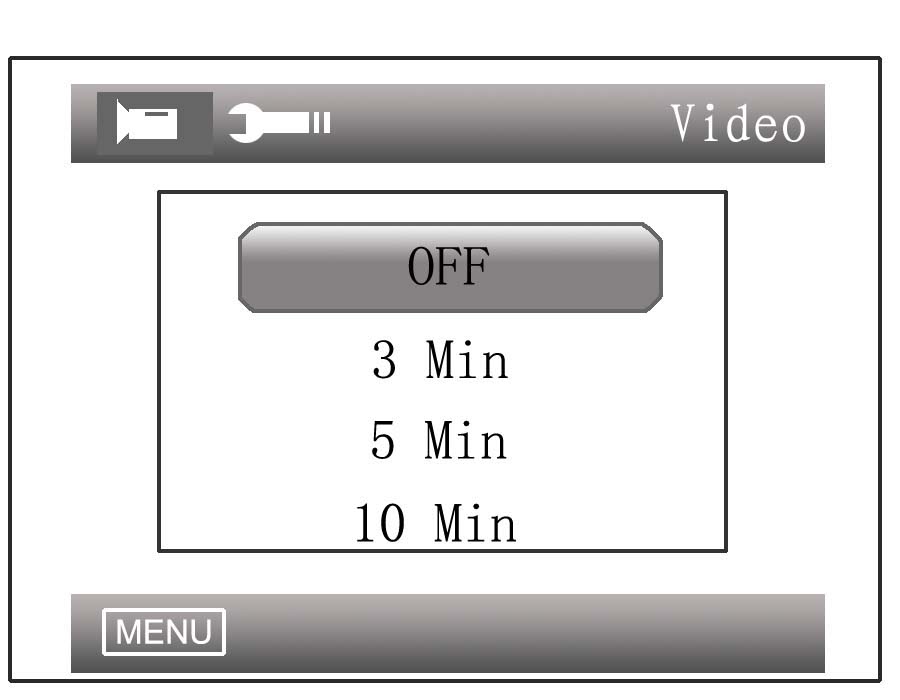

Cycle Recording

Если включена Cycle Recording, при заполнении TF card новые записи будут перезаписывать самые ранние.

• OFF: циклическая запись выключена, видеофайлы не нарезаются на короткие сегменты.
• 3 Min - 10 Min: циклическая запись включена, длина каждого сегмента соответствует выбранному значению.

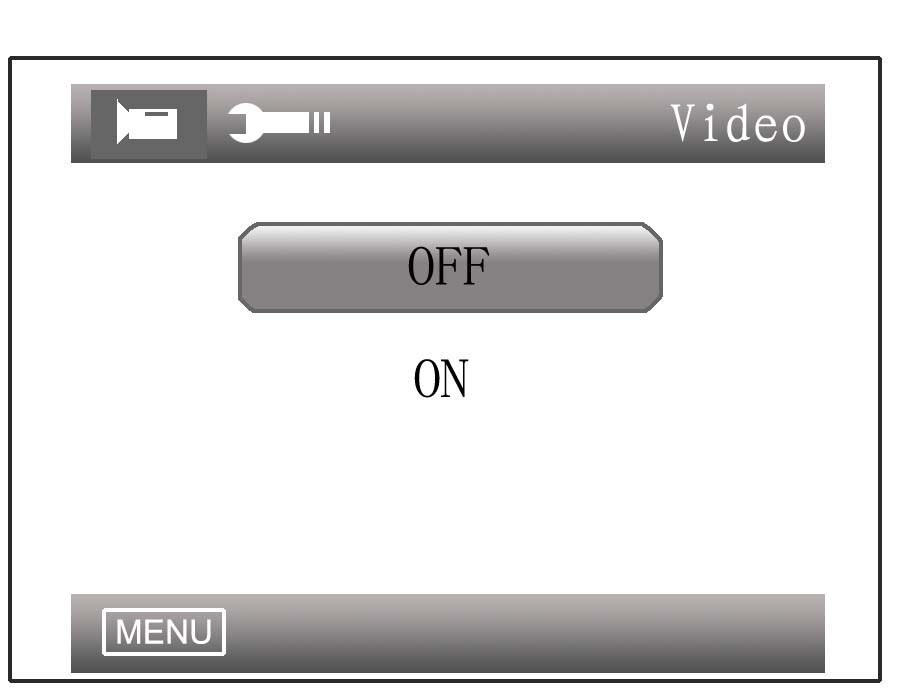

Motion Detection

Если включена Motion Detection, DVR автоматически начинает запись по внутреннему алгоритму при обнаружении движения.

Motion Detection Sensitivity

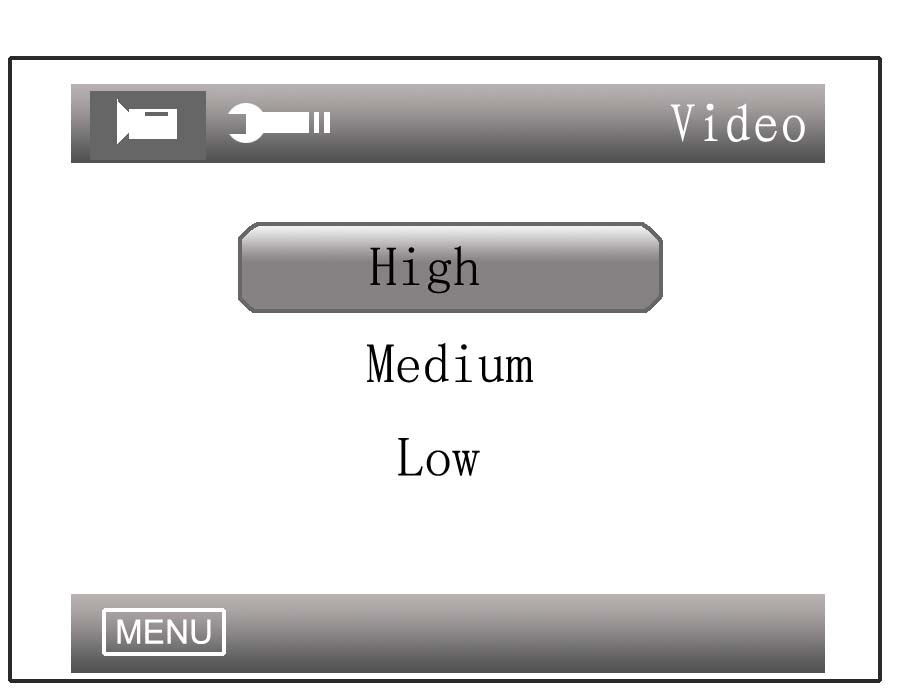

Чувствительность Motion Detection регулируется тремя уровнями: High / Medium / Low. Чем выше уровень, тем легче DVR запускает запись.

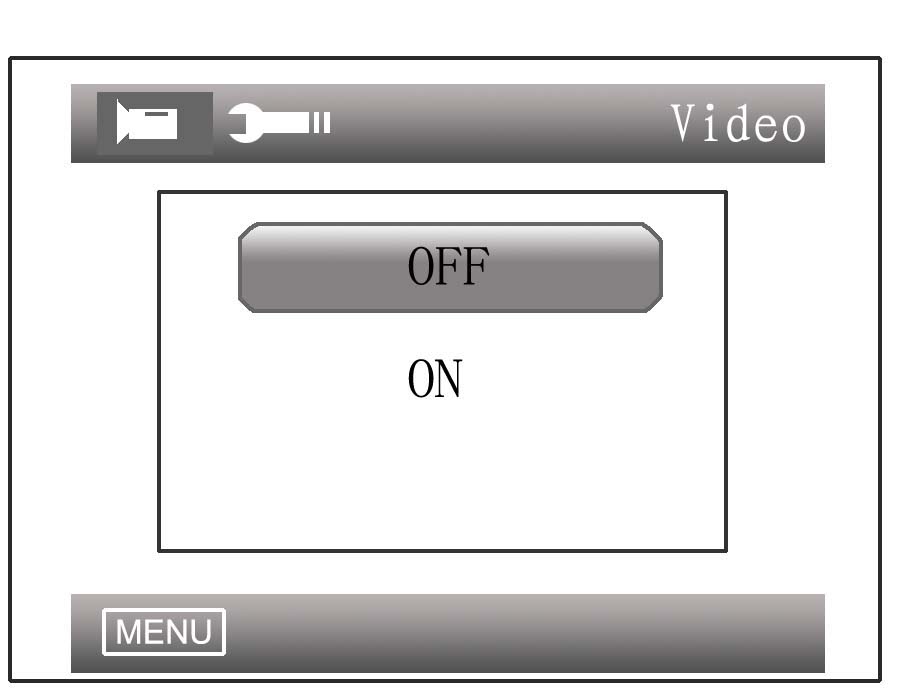

Date Stamp

ON / OFF определяет, будут ли дата и время отображаться в нижней части видео.

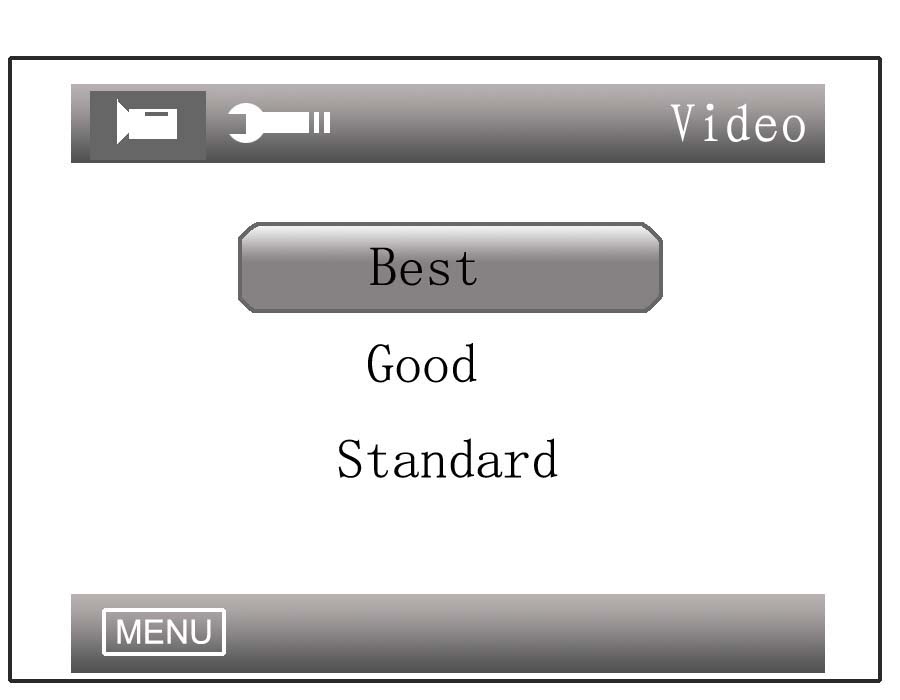

Image Quality

Четкость изображения и размер видеофайла регулируются тремя уровнями. Более высокое качество дает более четкое изображение и больший файл.

При разрешении D1 размеры файлов для разных вариантов Image Quality указаны в мануале так:

Image Quality	Размер файла
Best	1.7G/h
Good	1.2G/h
Standard	800M/h

Auto power up recording

Выберите YES / ON, чтобы включить автоматическую запись при подаче питания.

Расширенные настройки

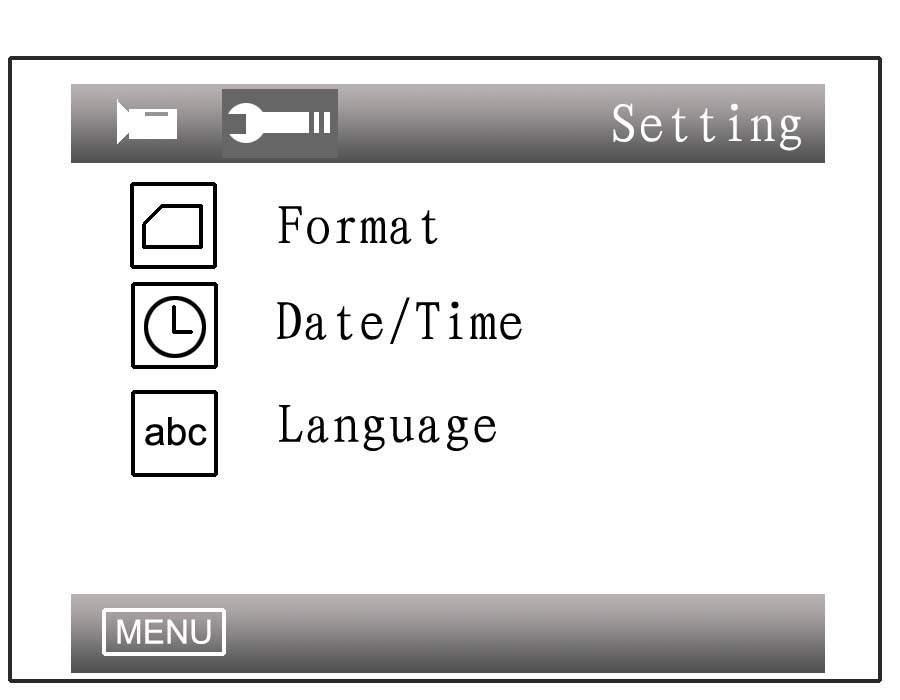

Двойное нажатие MENU открывает Advanced Settings: Format, Date/Time и Language.

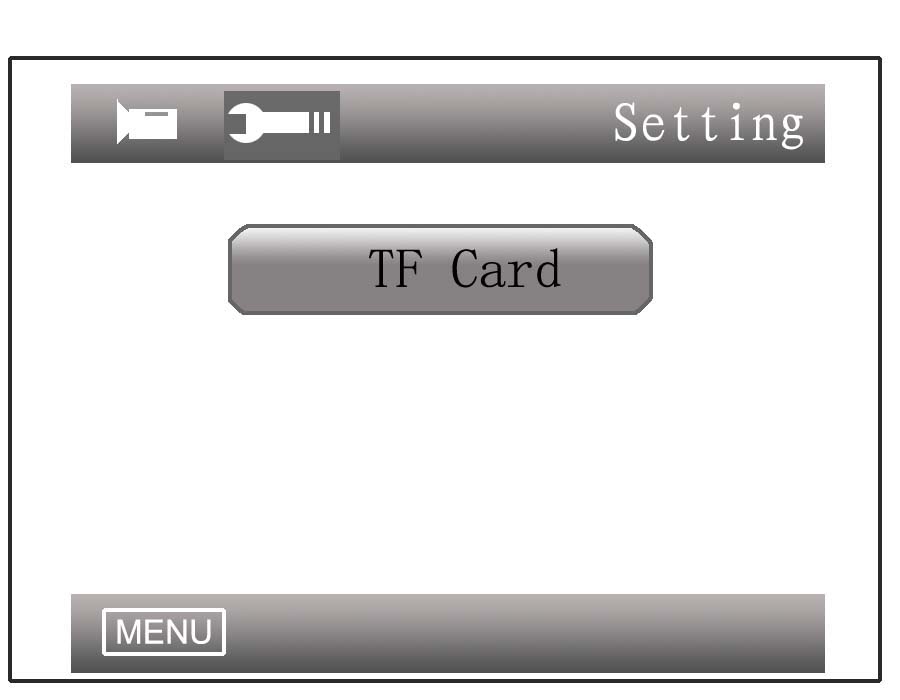

Format

В Advanced Settings выберите Format, чтобы отформатировать TF card. Для оптимизации файловой системы DVR форматирует TF card при первом использовании. Перед форматированием сделайте резервную копию данных.

Warning

После форматирования TF card все файлы на карте будут удалены.

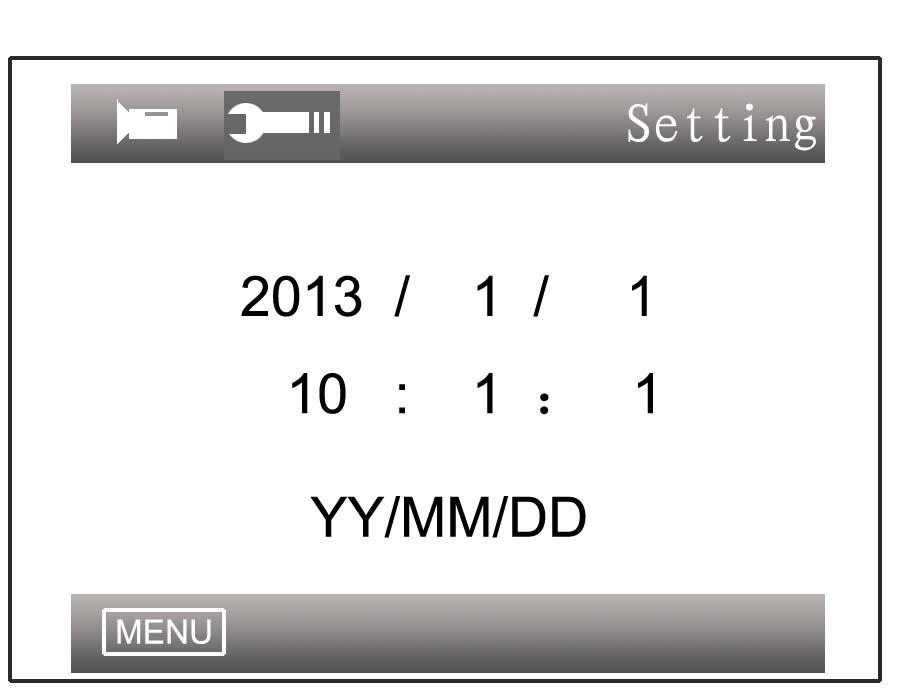

Date/Time

Откройте Advanced Settings, выберите Date/Time, кнопками UP / DOWN задайте нужную дату и время, затем нажмите MENU для выхода.

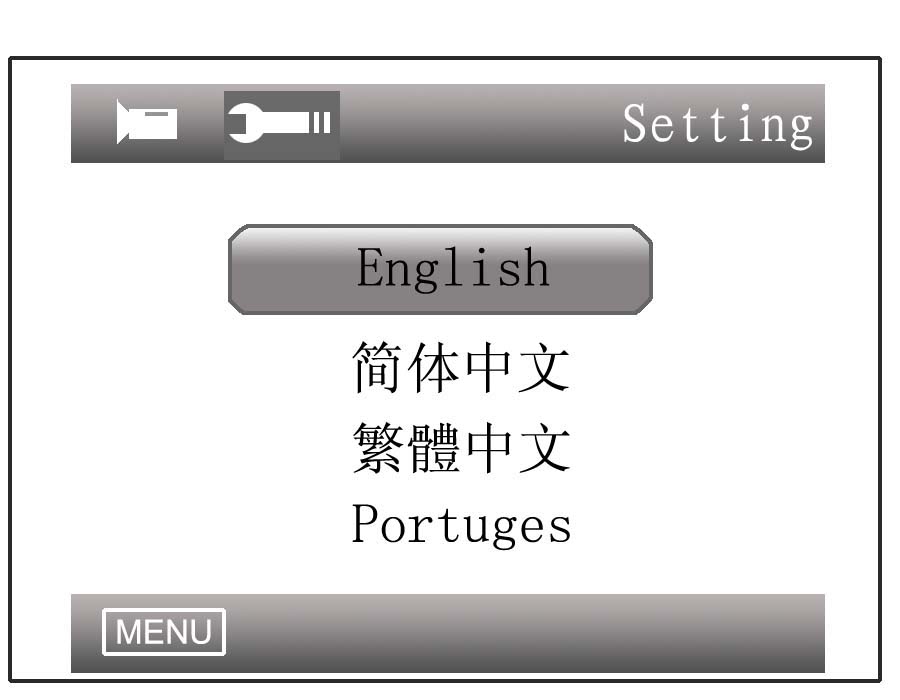

Language

Откройте Advanced Settings, выберите Language, кнопками UP / DOWN выберите нужный язык из 8 доступных, затем нажмите MENU для выхода.

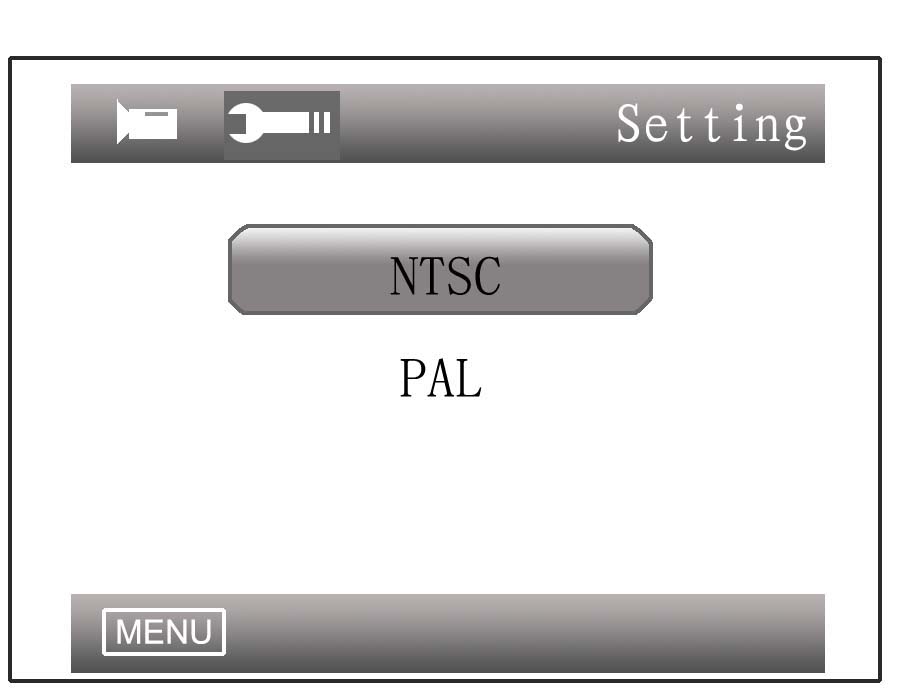

TV Mode

Можно выбрать систему видеовыхода; система видеовхода определяется автоматически. Выбирайте систему согласно стране использования. В мануале указано: держать PAL, не менять.

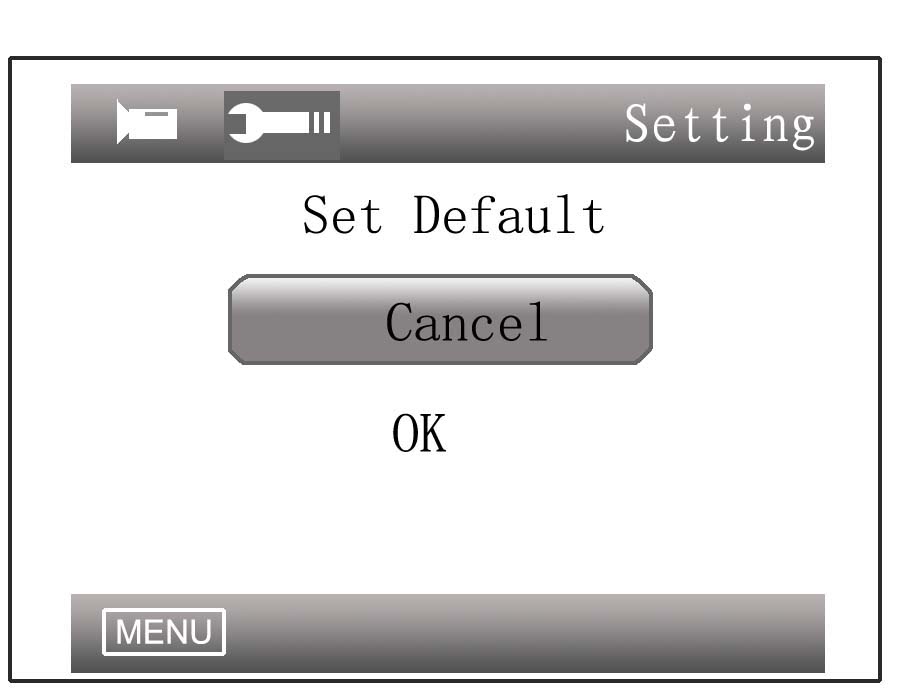

Default Settings

Пункт возвращает настройки к заводским значениям.

Быстрые действия

В любом режиме, кроме настройки меню, кнопки монитора могут использоваться как быстрые действия.

Действие	Описание
Interface Switch	RIGHT / LEFT переключают между FPV, DVR, external video interfaces и HDMI interfaces.
Show/Hide Indication Windows	В любом интерфейсе однократное нажатие UP на группе кнопок дисплея скрывает информационные окна; повторное нажатие показывает их снова.
Show Help Menu	В любом интерфейсе DOWN на группе кнопок дисплея показывает Help menu; повторное нажатие скрывает его.
Power indicator light	Если при запуске системы индикатор питания горит, питание включено. Во время записи в FPV, DVR и external video interfaces LED мигает. При слишком низком заряде и тревоге LED также мигает. Если ночью индикатор мешает, его можно выключить в меню.

Комплектация

Размер и вес

Параметр	Значение
Размер упаковки	300 mm x 200 mm x 60 mm
Вес брутто (receiver + DVR)	1.13 kg

Аксессуары

Аксессуар	Количество
Female XT60 plug to male DC connector cable	1
3.5mm connector cable	1
1.2G antenna	1
Bracket	1

Описание 3.5mm cable

Цвет	Назначение
Yellow	Video output
White	Video input

FAQ

Видео отображается черно-белым

Проверьте, не выдает ли камера черно-белое изображение. Некоторые камеры могут автоматически переходить в черно-белый режим при слабом освещении.

Монитор не запускается после подключения питания

• Сначала полностью зарядите аккумулятор и убедитесь, что его ток разряда достигает минимум 1.4A. Проверьте, достаточно ли заряда. Если используется 3S-аккумулятор, попробуйте 4S для проверки.
• Проверьте, не вызвана ли проблема плохим контактом DC-plug и кабеля аккумулятора.
• Проверьте правильность подключения источника питания к положительному контакту.

Не принимается ни один канал

• Установите антенну и переместите монитор ближе к 1.2 GHz-передатчику.
• Подайте видеосигнал на передатчик.
• Проверьте, входит ли канал передатчика в таблицу принимаемых каналов; также проверьте другие каналы.

Слишком низкая громкость

• Установите максимальную громкость.
• Проверьте, работает ли микрофон передатчика.
