BETAFPV Meteor75 Pro ELRS¶
Руководство по аналоговому FPV-коптеру Meteor75 Pro с приемником ExpressLRS 2,4 ГГц: подготовка, привязка к аппаратуре, первый полет, настройка и обслуживание. Схемы и иллюстрации сохранены из официального руководства BETAFPV; дополнительные пояснения для начинающих отмечены отдельно.
Для настройки LiteRadio 2 SE и очков VR03 используйте инструкцию полного FPV-набора.
С чего начать¶
- Прочитайте меры безопасности, зарядите полетный аккумулятор, аппаратуру и очки.
- Проверьте радиосвязь ELRS и видеосвязь: это независимые соединения.
- Разберитесь с ARM и полетными режимами. Проверьте назначения переключателей без пропеллеров.
- Выполните предполетную проверку. Для первых взлетов выберите ANGLE и следуйте разделу первый полет.
Высоту нужно контролировать самостоятельно
ANGLE выравнивает наклон коптера, но не удерживает высоту или положение. Газом управляет пилот; после возвращения стика в центр коптер может продолжать смещаться по инерции.
Безопасность¶
- Это радиоуправляемый летательный аппарат, не игрушка. Производитель не рекомендует его детям младше 14 лет. Для полетов нужны подготовка и практика.
- Перед включением проверьте исправность рамы, моторов и пропеллеров. Не приближайте руки к вращающимся винтам. Для аварийной остановки используйте DISARM на аппаратуре.
- Не летайте в дождь, снег, грозу, сильный ветер и густой туман. Коптер не защищен от воды и пыли; вода может вызвать короткое замыкание.
- Выбирайте открытое безопасное место без людей, животных, автомобилей, воды и легко воспламеняющихся предметов. Препятствия и источники радиопомех ухудшают управление и видеосвязь.
- Не взлетайте с ладони, движущегося транспорта, лодки или другой неустойчивой поверхности.
- Сохраняйте возможность наблюдать коптер. В очках обзор окружающего пространства ограничен; производитель рекомендует пилотировать сидя и избегать препятствий между собой и аппаратом.
- Управляйте газом плавно. Соблюдайте применимые к месту полета ограничения и требования.
Дополнение FPV Clinic
При настройке на столе снимайте пропеллеры. Перед заменой деталей отключайте полетный аккумулятор. Не заряжайте поврежденные или вздутые аккумуляторы, не оставляйте зарядку без наблюдения и дайте батарее остыть после полета.
Комплект и устройство коптера¶
В руководстве Meteor75 Pro перечислены следующие принадлежности. Фактическую комплектацию сверяйте с поставкой, как рекомендует производитель.
| Принадлежность | Количество |
|---|---|
| Полетный аккумулятор 1S 580 мА·ч | 2 |
| Зарядное устройство и тестер BT2.0 1S | 1 |
| Кабель USB Type-C | 1 |
| Переходник USB Type-C | 1 |
| Кабель-переходник 4Pin | 1 |
| Запасные трехлопастные пропеллеры GF 45 мм | 4 |
| Принадлежности для защитного кожуха камеры | 1 комплект |
| Комплект винтов | 1 |
| Отвертка | 1 |
Основные элементы¶

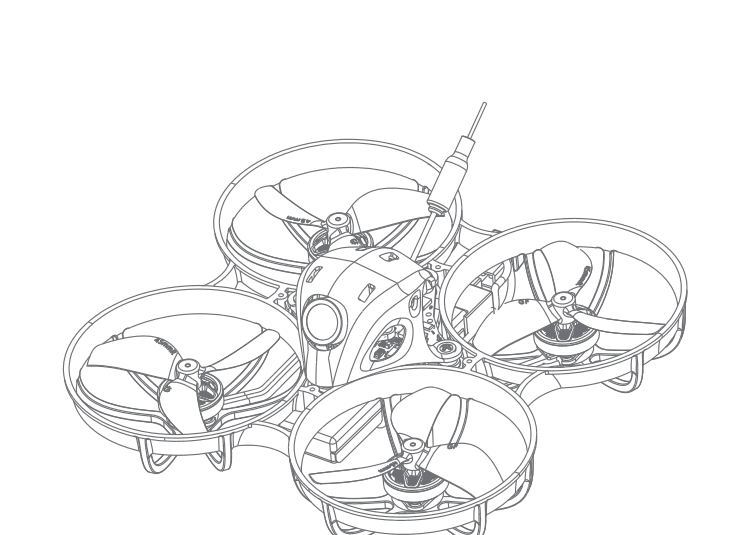

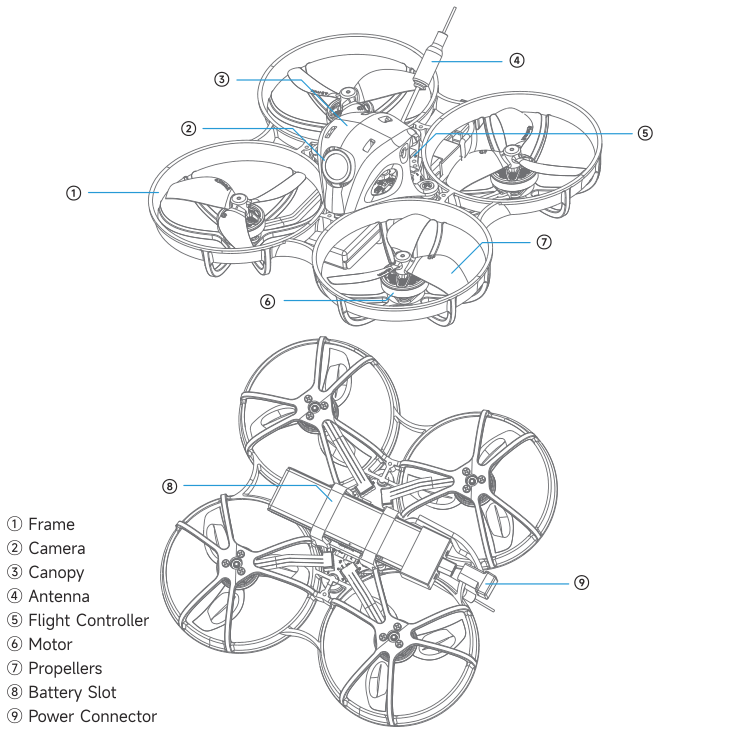

Обозначения на рисунке: 1 - рама; 2 - камера; 3 - защитный кожух камеры; 4 - антенна; 5 - полетный контроллер; 6 - мотор; 7 - пропеллер; 8 - отсек аккумулятора; 9 - разъем питания.
Полетный аккумулятор и зарядка¶
Для коптера используется один аккумулятор 1S за полет. Второй аккумулятор служит запасным. Не соединяйте батареи последовательно.
Дополнение по официальной инструкции зарядного устройства BT2.0:
- Сверьте маркировку аккумулятора и зарядного устройства. Зарядка с выходом 4,35 В предназначена для совместимого 1S LiHV-аккумулятора; обычный аккумулятор с пределом 4,20 В так заряжать нельзя.
- Подключите зарядное устройство к USB-питанию 5 В / 2 А.
- Подключите аккумулятор к зарядному выходу BT2.0, не прикладывая силу к разъему. Выходы OUT1 и OUT2 могут заряжать две отдельные батареи одновременно.
- Красный индикатор означает зарядку, зеленый - ее завершение. По окончании отключите батарею.
- Без USB-питания выход OUT1 работает как тестер напряжения. OUT2 в этом состоянии не используется.
Установка аккумулятора¶

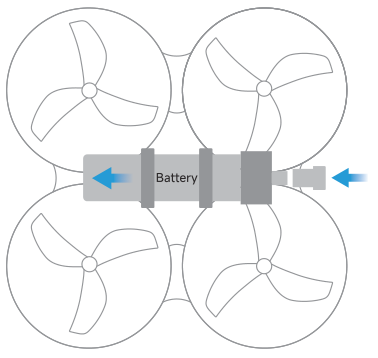

Вставьте батарею в держатель снизу рамы. Подключайте ее разъем питания только после подготовки аппаратуры, при выключенном ARM и минимальном газе. Провода не должны попадать в пропеллеры.
Привязка и видеосвязь¶
Привязка ELRS¶
Если коптер и аппаратура уже привязаны, они соединяются после включения. Для повторной привязки используйте совместимую аппаратуру ExpressLRS 2,4 ГГц.
- Снимите пропеллеры для проверки на столе. Включите аппаратуру, установите минимальный газ и выключите ARM.
- Быстро выполните три цикла подключения питания коптера, оставив питание подключенным после третьего включения.
- Убедитесь, что приемник мигает двойными зелеными вспышками: это режим привязки.
- Запустите Bind на аппаратуре по ее инструкции.
- Постоянный зеленый индикатор приемника подтверждает успешную привязку. Если соединение не установилось примерно за 8 секунд, повторите процедуру.
- Проверьте реакцию каналов и назначения режимов до установки пропеллеров.
Для LiteRadio 2 SE последовательность описана в инструкции набора. Обновление прошивки и сброс настроек не являются обязательной подготовкой нового коптера.
Получение изображения¶
Видеопередатчик коптера передает аналоговое видео 5,8 ГГц. Нужны совместимые аналоговые очки или монитор, настроенные на ту же частоту.
- Проверьте антенны, подключите питание коптера и включите видеоприемник.
- Запустите поиск каналов по инструкции очков или монитора.
- Убедитесь, что на экране изображение именно вашей камеры. Не приближайте руки к пропеллерам.
- При необходимости выберите частоту вручную: сверяйте значение в МГц, а не только название группы и номер канала.
Дополнение FPV Clinic
Автопоиск может выбрать соседнюю частоту или чужой передатчик. Наличие картинки не подтверждает радиосвязь ELRS. Во время настройки не держите включенный коптер без обдува дольше необходимого.
Режимы и первый полет¶
Заводские назначения¶
Meteor75 Pro поставляется с настроенными каналами, режимами, направлением вращения моторов и OSD. По руководству дополнительная настройка для первого полета не требуется.

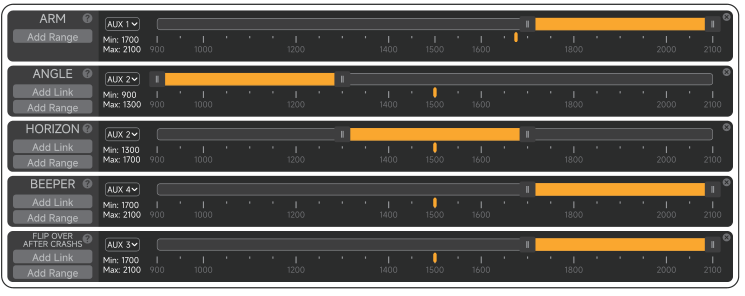

| Функция | Назначение в руководстве коптера |
|---|---|
| ARM | AUX1. Низкий уровень - DISARM, высокий - ARM. На исходном снимке активный диапазон 1700-2100. |
| ANGLE | AUX2, низкое положение. Самовыравнивание. На снимке диапазон 900-1300. |
| HORIZON | AUX2, среднее положение. На снимке диапазон 1300-1700. |
| AIR MODE | Включен в прошивке, отдельный AUX не требуется. |
| BEEPER | AUX4: включение звукового поиска. На снимке диапазон 1700-2100. |
| FLIP OVER AFTER CRASH | AUX3: переворот после падения. На снимке диапазон 1700-2100. |
Пояснение FPV Clinic
AUX - дополнительные каналы управления, а не названия физических переключателей. До установки пропеллеров проверьте, какой переключатель меняет AUX1 и AUX2 в вашей настройке. Не назначайте функции по внешнему расположению переключателей. В Betaflight используйте вкладки Receiver и Modes; после намеренного изменения настроек нажимайте Save.
ANGLE подходит для первых полетов: при отпускании стика крена/тангажа коптер стремится выровнять наклон. HORIZON допускает более резкие маневры и перевороты. Когда ANGLE и HORIZON выключены, в обычной конфигурации Betaflight действует ручное управление ACRO, без автоматического выравнивания. Это пояснение принципа работы, а не рекомендация начинать с ACRO.
AIR MODE не удерживает высоту. Это функция работы стабилизации, а не отдельный режим для новичка. Не пытайтесь проверить ее, удерживая работающий коптер рукой.
Предполетная проверка¶
- Моторы и пропеллеры надежно установлены; нет люфта, повреждений и деформаций.
- Аккумулятор закреплен и его разъем подключен без перекоса. Провод не касается винтов.
- Индикаторы коптера работают штатно. Аппаратура и очки заряжены, управление и видео устойчивы.
- Вы знаете, где находится DISARM, и проверили назначение режима ANGLE.
- Выбрано безопасное место, соблюдены местные правила и рекомендации производителя.
Первый взлет и посадка¶
Дополнение FPV Clinic для начинающего пилота:
- Выберите свободную площадку. Для первых упражнений наблюдайте коптер непосредственно; переходите к очкам, когда уверенно включаете и выключаете моторы и контролируете газ.
- Включите аппаратуру, установите минимальный газ, выключите ARM и выберите ANGLE.
- Подключите полетную батарею, поставьте коптер на ровную поверхность и дождитесь готовности. Проверьте видео, если будете летать в очках.
- Отойдите на безопасное расстояние и включите ARM. Медленно увеличивайте газ до отрыва. Для удержания небольшой высоты корректируйте газ постоянно; не поднимайте его резко.
- Делайте небольшие движения стиками. Сначала отработайте короткий взлет и посадку, затем плавные перемещения.
- Для посадки постепенно уменьшайте газ; после касания выключите ARM. При столкновении, запутывании или потере контроля немедленно используйте DISARM.
- Отключите батарею коптера, затем выключите очки и аппаратуру. Не оставляйте полетную батарею подключенной при хранении.
Не летайте до полного отключения батареи. При предупреждении о низком напряжении, заметном падении тяги или ухудшении управления садитесь. Не путайте напряжение аккумулятора видеоприемника с напряжением батареи коптера: последнее смотрят по OSD коптера и проверяют тестером после полета.
После падения¶
Сначала DISARM, затем отключение батареи и осмотр винтов, рамы и моторов. Уберите траву, волосы и мусор из моторов. Не продолжайте полет с поврежденным пропеллером.
В заводской конфигурации предусмотрена функция FLIP OVER AFTER CRASH. Она предназначена для переворота коптера моторами, но в предоставленном мануале нет пошаговой процедуры ее использования. Начинающему пилоту безопаснее выключить моторы и поднять коптер вручную после отключения питания; не экспериментируйте с переворотом, если винты зажаты.
Схемы и обслуживание Meteor75 Pro¶

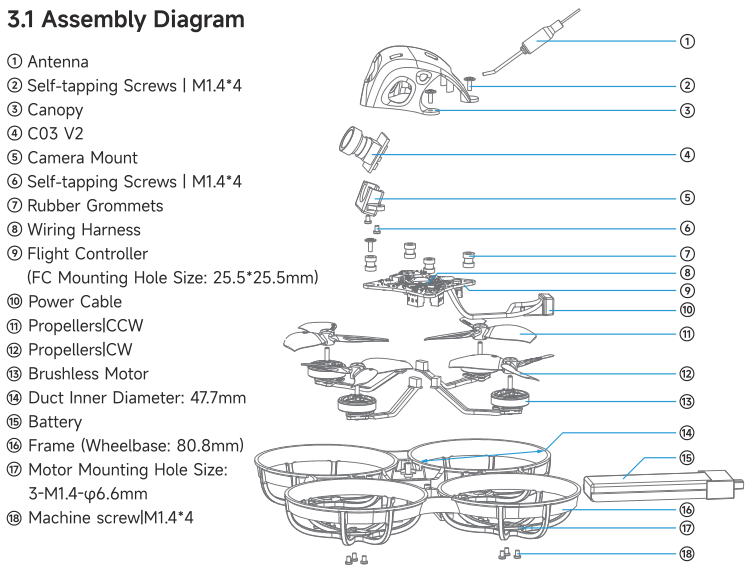

Сборочная схема¶
| Номер | Деталь / размер на оригинальной схеме |
|---|---|
| 1 | Антенна |
| 2 | Самонарезающий винт M1.4 × 4 |
| 3 | Защитный кожух камеры |
| 4 | Камера C03 V2 |
| 5 | Крепление камеры |
| 6 | Самонарезающий винт M1.4 × 4 |
| 7 | Резиновые демпферы |
| 8 | Соединительный шлейф |
| 9 | Полетный контроллер; крепление 25,5 × 25,5 мм |
| 10 | Провод питания |
| 11 | Пропеллеры CCW, вращение против часовой стрелки |
| 12 | Пропеллеры CW, вращение по часовой стрелке |
| 13 | Бесколлекторный мотор |
| 14 | Внутренний диаметр защиты пропеллера 47,7 мм |
| 15 | Аккумулятор |
| 16 | Рама; колесная база 80,8 мм |
| 17 | Крепление мотора: обозначение оригинала 3-M1.4-φ6.6mm |
| 18 | Метрический винт M1.4 × 4 |
Подключение полетного контроллера¶

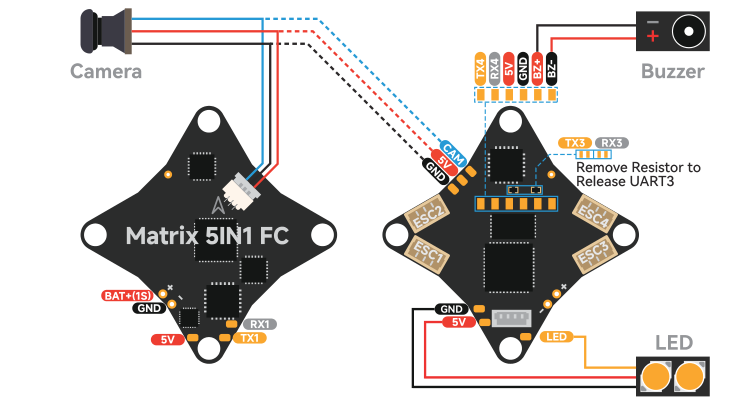

На схеме показана плата Matrix 5IN1 FC из предоставленного руководства. Перед пайкой сверяйте маркировку непосредственно на своей плате. Подключение питания должно быть снято.
- BAT+ (1S), GND - положительный вывод батареи и общий провод.
- CAM, 5V, GND - видеосигнал и питание камеры.
- ESC1-ESC4 - выходы регуляторов на моторы.
- TX1/RX1, TX3/RX3, TX4/RX4 - обозначенные выводы UART.
- BZ+, BZ− - выводы зуммера; LED, 5V, GND - подключение светодиодов.
- Надпись Remove Resistor to Release UART3 означает, что для освобождения UART3 требуется удалить указанный резистор. Это справочная информация для ремонта, не действие для подготовки коптера к полету.

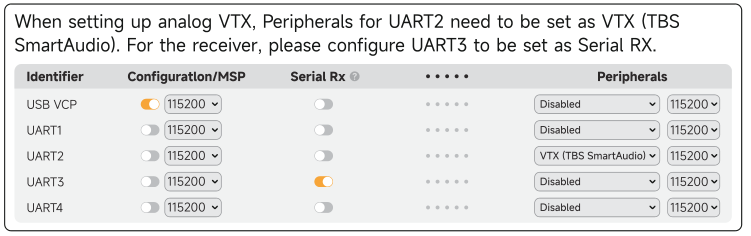

В разделе Ports оригинал задает UART2 → VTX (TBS SmartAudio) и UART3 → Serial RX. Эти заводские параметры не нужно менять на исправном коптере.

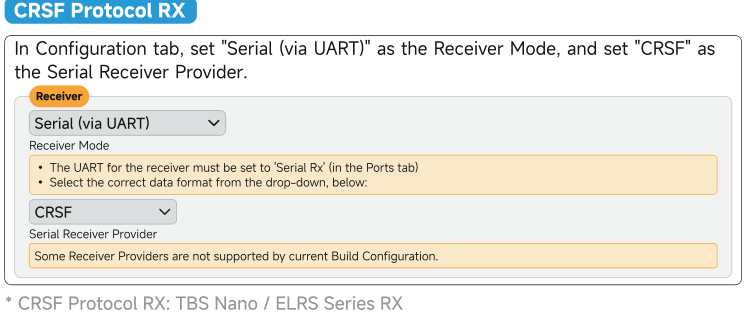

Для приемника: Receiver Mode → Serial (via UART), Serial Receiver Provider → CRSF. Названия и расположение полей могут зависеть от версии конфигуратора.
Пропеллеры и вращение моторов¶

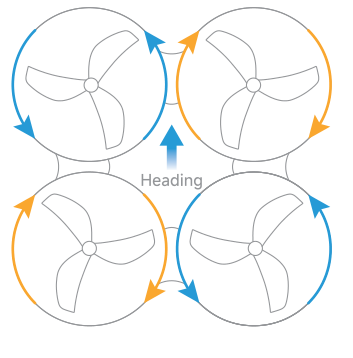

Заводское направление - Props Out, вращение передних винтов наружу. Установите CW/CCW-пропеллеры строго по схеме; стрелка Heading указывает вперед, в сторону камеры.
При взгляде сверху, камерой от себя: передний левый вращается против часовой стрелки, передний правый - по часовой; задний левый - по часовой, задний правый - против. Стрелки на оригинальном рисунке служат основной проверкой.
Если коптер сразу переворачивается
Не увеличивайте газ. Выключите ARM, отключите батарею и проверьте расположение пропеллеров, их ориентацию и направление моторов. Проверку вращения моторов в конфигураторе выполняют без пропеллеров.
Если что-то не работает¶
Практические проверки FPV Clinic на основе руководства:
| Симптом | Что проверить |
|---|---|
| Картинка есть, но управления нет | Питание аппаратуры, совместимость ELRS, индикатор приемника и привязку. Видеосвязь независима от управления. |
| Моторы не включаются | Минимальный газ, ARM, радиосвязь и заряд батареи. В Betaflight прочитайте причину запрета ARM; не отключайте защиту наугад. |
| Нет изображения | Питание коптера, антенны и совпадение частот видеопередатчика и приемника. |
| Изображение пропадает при небольшом удалении | Точное совпадение частот в МГц и исправность антенн. |
| Коптер переворачивается при взлете | Отключите ARM и батарею. Проверьте расположение и ориентацию пропеллеров, направление моторов. |
| Коптер не держит высоту в ANGLE | Высотой управляют вручную с помощью газа: ANGLE выравнивает только наклон. |
Поддержка и сведения производителя¶
Подписи слева направо: Common Troubleshooting - типовые неисправности; BETAFPV Technical Support - техническая поддержка; Quadcopter Manual - руководство коптера. Также можно открыть центр поддержки BETAFPV напрямую.
Производитель требует прочитать руководство и меры безопасности до использования. Повреждения из-за производственного дефекта рассматриваются по официальной гарантии; пользователь отвечает за безопасное и законное применение. BETAFPV исключает ответственность за последствия нарушения инструкции и предупреждает, что документация может обновляться. Для установки и эксплуатации следует использовать рекомендованные совместимые компоненты.
Оригинальное руководство¶
Meteor75 Pro Brushless Whoop Quadcopter User Manual, редакция на обложке 2026-04-22, 8 страниц.
Иллюстрации и снимки экранов взяты из оригинального PDF без перерисовки. Подписи расшифрованы на русском рядом со схемами. Руководства по аппаратуре и очкам собраны в инструкции FPV-набора.
