RadioMaster T8L

Технический перевод официального T8L Quick Start Guide V1.4 и актуальной карточки товара RadioMaster для версии T8L (M2).

• Страница T8L на сайте RadioMaster
• Официальное руководство T8L V1.4

Назначение

RadioMaster T8L - компактная аппаратура управления без экрана со встроенным модулем ExpressLRS 2,4 ГГц. Она рассчитана на обучение, повседневное управление моделью, работу с симуляторами, тестовые стенды и использование в качестве резервного пульта.

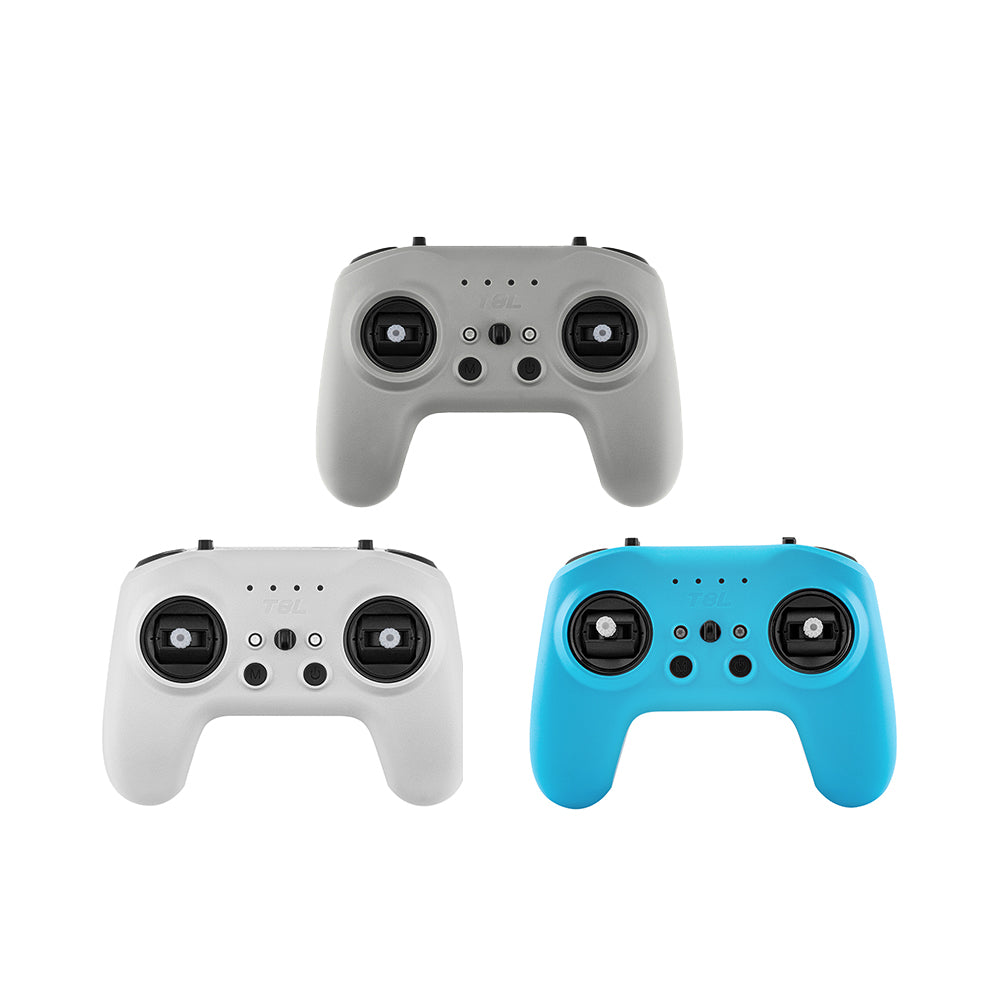

Настройки выполняются через официальный Web UI в браузере. Отдельное приложение и экран на самой аппаратуре не требуются. Текущая версия M2 выпускается в сером, синем и белом цветах, а также в вариантах региона FCC и LBT.

Технические характеристики

Параметр	Значение
Модель	T8L Radio Controller (M2)

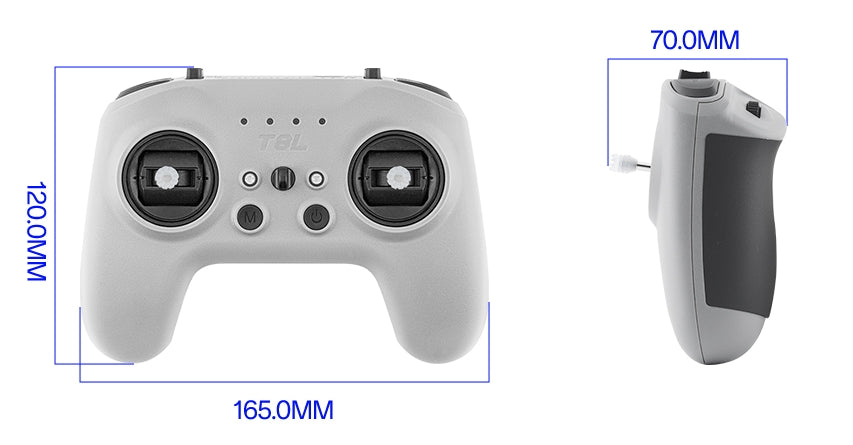

Размеры	165 × 120 × 70 мм
Вес	204 г
Рабочий диапазон	2,400-2,480 ГГц
Внутренний RF-модуль	ExpressLRS 2,4 ГГц на базе SX1281
Мощность передатчика	10 dBm (10 мВт) - 20 dBm (100 мВт), регулируемая
Рабочее напряжение	6,0-8,4 В постоянного тока
Питание	2 × Li-ion 18650 3,7 В; аккумуляторы не входят в комплект
Зарядка	Встроенная зарядка через USB-C
Каналы	до 10 каналов; фактическое число зависит от модели и приемника

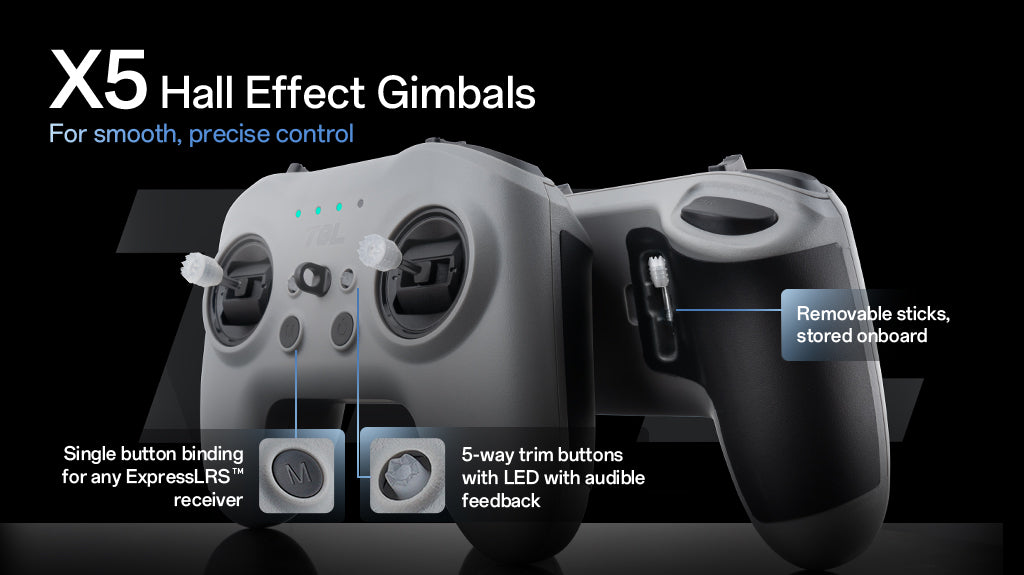

Стики	X5 Hall, датчики Холла, четыре подшипника, формат nano
Прошивка	специальная прошивка T8L; настройка выполняется через Web UI
Обновление	через USB-C и Web UI
Цвета	Grey, Blue, White

Комплект поставки

• 1 × аппаратура RadioMaster T8L;
• 1 × кабель USB-C;
• 4 × пружины стиков с малым усилием;
• 1 × руководство пользователя.

Аккумуляторы 18650 в комплект не входят.

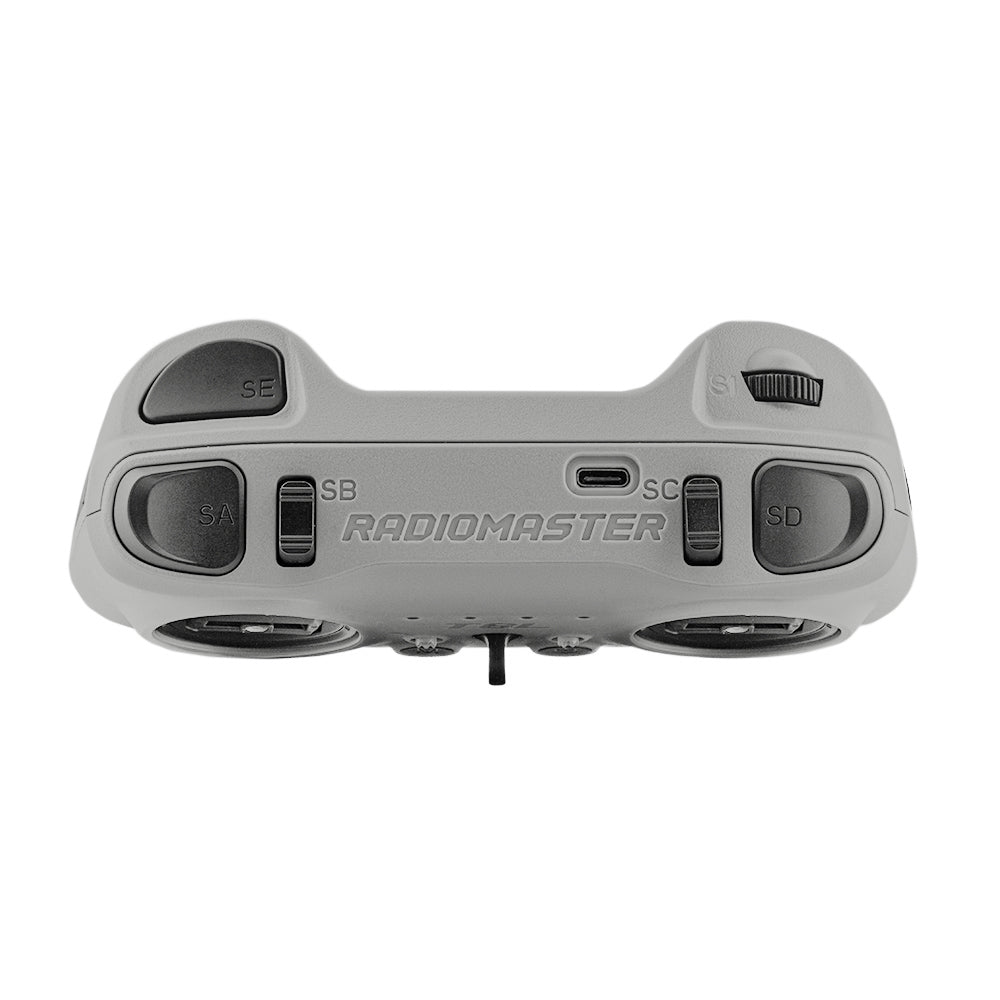

Органы управления и разъемы

Элемент	Назначение
Left Gimbal / Right Gimbal	Левый и правый стики управления на датчиках Холла.
Power	Включение и выключение аппаратуры.
M / Multi-function	Многофункциональная кнопка: запуск биндинга и вход в VCP совместно с Power.
SA, SD	Кнопки без фиксации.
SB, SC	Трехпозиционные переключатели.

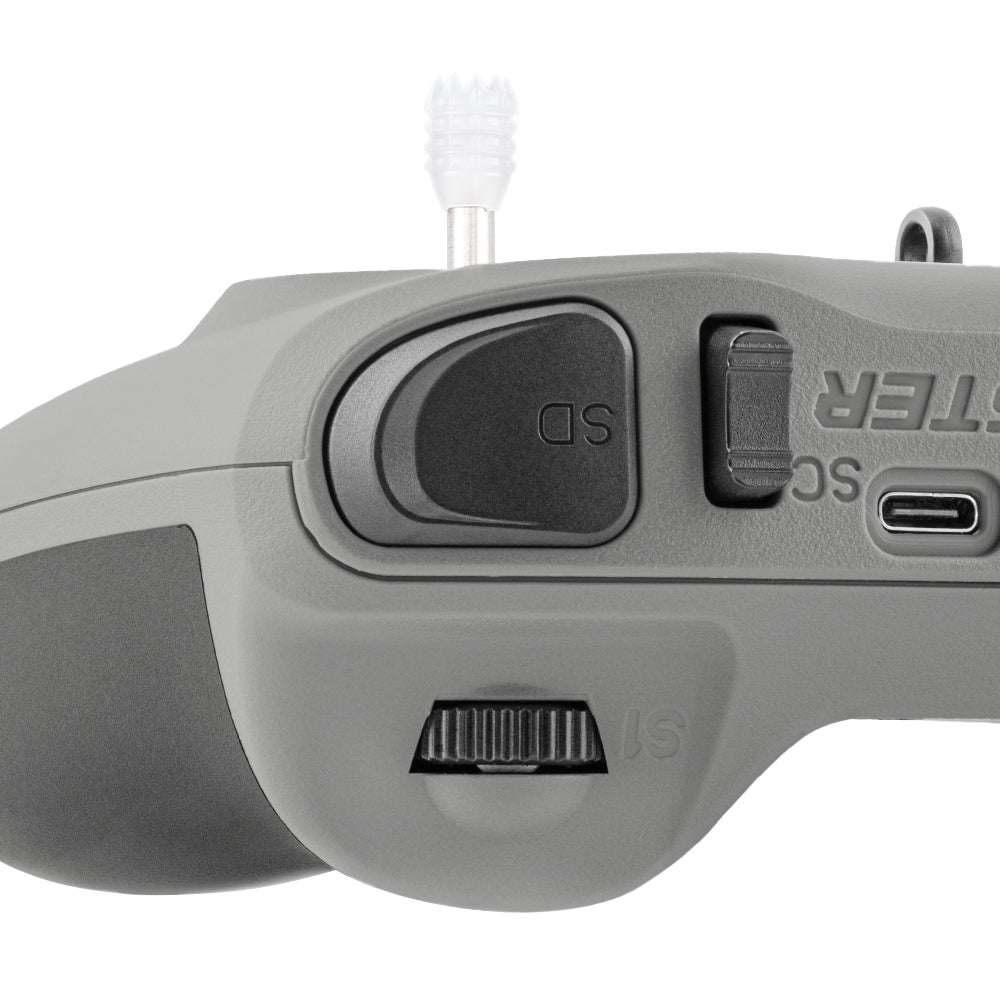

SE	Кнопка с фиксацией на задней части корпуса.
5-Way Trim	Два пятипозиционных триммера с подсветкой и звуковым подтверждением.
System LEDs ×4	Питание, уровень заряда, калибровка и статус биндинга.
USB-C	Зарядка, настройка Web UI, обновление прошивки и подключение к симулятору.
S1	Задний пропорциональный слайдер.
Lanyard	Крепление ремня.
Battery bay	Отсек для двух элементов 18650.

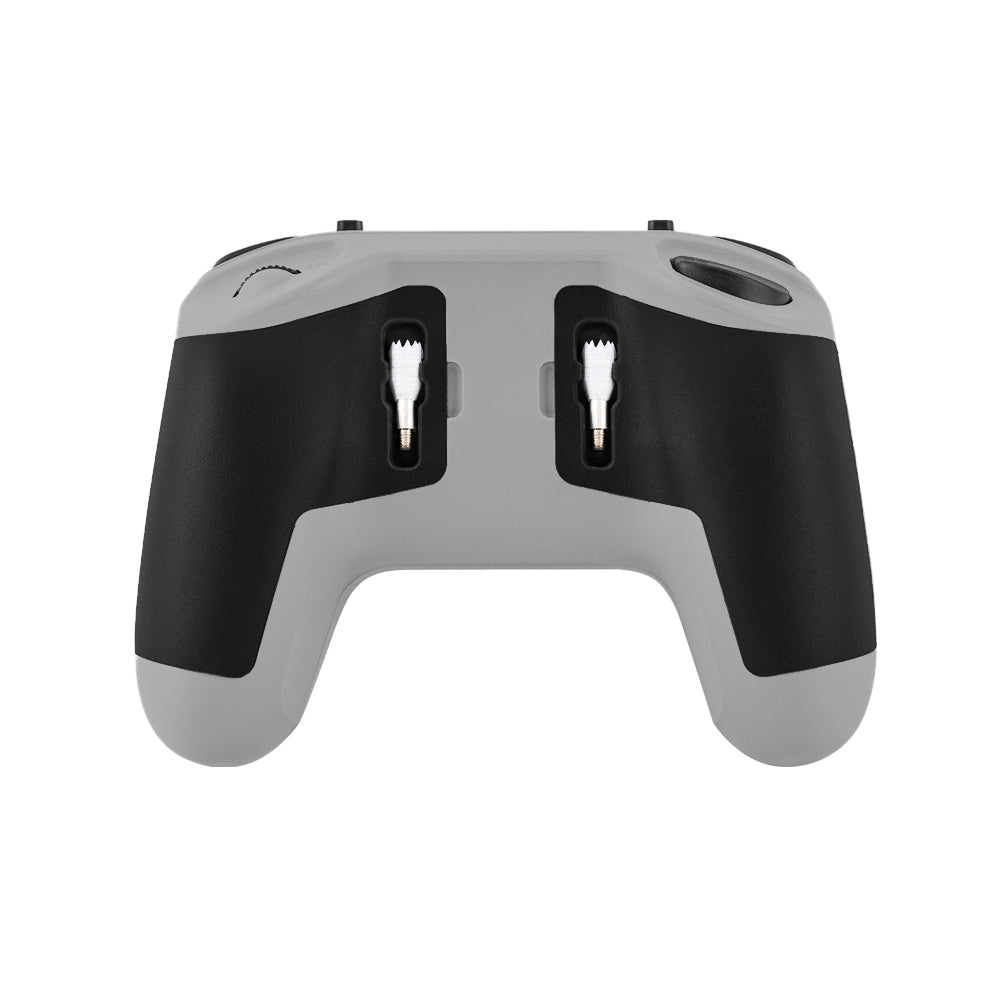

Gimbal Stick Storage ×2	Два места для хранения снятых наконечников стиков.
Removable Grip	Съемная задняя накладка, открывающая доступ к регулировкам стиков.

Питание и зарядка

T8L питается от двух литий-ионных элементов 18650 с номинальным напряжением 3,7 В. Максимальное напряжение зарядки каждого элемента - 4,2 В. Общий рабочий диапазон аппаратуры - 6,0-8,4 В.

Важно: встроенная зарядка рассчитана только на 2 × Li-ion 18650 3,7 В. Не заряжайте через аппаратуру элементы LiFe 3,6 В или аккумуляторы неподходящей химии. Обратная полярность может необратимо повредить плату и создать риск возгорания.

Правила безопасной зарядки:

• проверяйте полярность, напряжение и состояние элементов;
• не оставляйте аппаратуру на зарядке без присмотра;
• заряжайте вдали от горючих материалов;
• не заряжайте намокшую или поврежденную аппаратуру;
• прекратите использование вздутых, перегретых или поврежденных элементов.

Включение и выключение

Включение

1. Опустите стик газа в минимальное положение.
2. Нажмите и удерживайте кнопку Power.
3. Системные LED последовательно загорятся как индикатор прогресса.
4. После одиночного звукового сигнала отпустите кнопку.
5. Два коротких сигнала означают, что инициализация завершена.

Выключение

1. Нажмите и удерживайте Power.
2. Системные LED погаснут в обратном порядке.
3. После звукового сигнала отпустите кнопку.

Светодиодная индикация

• Четыре системных LED показывают питание, уровень аккумуляторов, калибровку и биндинг.
• При отображении заряда каждый системный LED соответствует примерно 25% емкости.
• LED триммера расположен под полупрозрачной кнопкой и показывает активную коррекцию или процесс калибровки.

Триммеры

Триммеры доступны после включения и позволяют точно скорректировать центральное положение каналов стиков.

При изменении trim:

• подсветка соответствующего триммера загорается;
• зуммер воспроизводит повышающийся тон.

Чтобы сбросить trim, удерживайте соответствующую кнопку до звукового сигнала, затем отпустите ее. После сброса LED триммера погаснет.

Привязка ExpressLRS без Web UI

1. Включите T8L. Два звуковых сигнала подтверждают готовность встроенного ELRS-модуля.
2. Трижды включите и выключите питание приемника, чтобы перевести его в bind mode. LED приемника должен мигать.
3. Удерживайте кнопку M около 1 секунды.
4. Звуковой сигнал подтвердит выполнение команды.
5. Четыре системных LED дважды медленно мигнут: сигнал биндинга отправлен.
6. После успешной привязки LED приемника перестанет мигать и загорится постоянно.

Это однонаправленная команда биндинга: аппаратура отправляет сигнал, а результат проверяется по LED приемника.

Если приемник быстро или двойно мигает, но не связывается, официальное руководство рекомендует обновить его прошивку с сайта ExpressLRS. Перед обновлением проверьте совместимость версии ExpressLRS и выбранного regulatory domain.

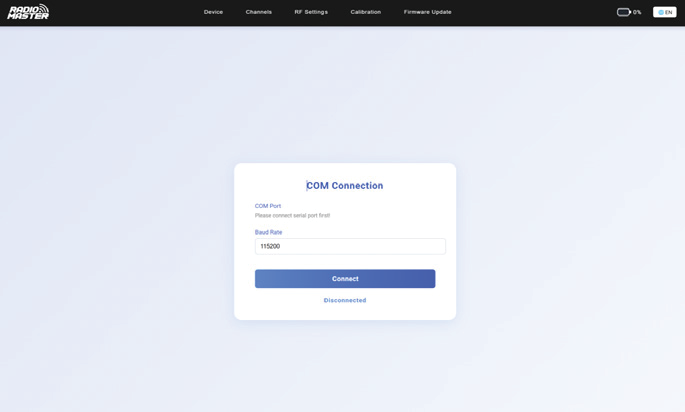

Подключение к Web UI

Web UI используется для настройки T8L через последовательный USB-порт.

1. На выключенной аппаратуре удерживайте кнопку M.
2. Не отпуская M, нажмите и удерживайте Power, чтобы войти в режим VCP Debug Mode.
3. Подключите T8L к Windows PC или Mac кабелем USB-C с передачей данных.
4. Откройте Google Chrome или Microsoft Edge.
5. Перейдите в официальный T8L Web UI.
6. Нажмите подключение к последовательному порту и выберите RadioMaster T8L.
7. Используйте скорость 115200 bps по умолчанию. Допустимый диапазон из manual: 9600-921600 bps.
8. Нажмите Connect.

Через Web UI доступны:

• калибровка стиков и триммеров;
• настройка ExpressLRS и выходной мощности;
• конечные точки каналов и реверс направлений;
• переназначение каналов;
• выбор Mode 1 / Mode 2;
• настройка поведения кнопок и переключателей;
• звуковые сигналы;
• обновление прошивки T8L и встроенного ELRS-модуля.

VCP и симулятор: в режиме VCP аппаратура не работает как игровой контроллер. Для симулятора включите T8L обычным способом, без удержания M.

Работа с симулятором

1. Включите T8L обычным способом.
2. Подключите аппаратуру к компьютеру кабелем USB-C с передачей данных.
3. В настройках симулятора выберите T8L как USB-контроллер.
4. Выполните калибровку осей и назначьте каналы.

Если компьютер видит последовательный порт, но не игровой контроллер, выключите аппаратуру и включите ее без входа в VCP.

Механическая регулировка стиков

Для доступа к регулировочным винтам снимите заднюю накладку. Изменяйте настройки небольшими шагами и проверяйте результат после каждого поворота.

Регулировка	По часовой стрелке	Против часовой стрелки
Left / Right	увеличить горизонтальное усилие	уменьшить горизонтальное усилие
Up / Down	увеличить вертикальное усилие	уменьшить вертикальное усилие
Throttle Tension	увеличить усилие хода газа	уменьшить усилие хода газа
Self-centering	отключить возврат стика в центр	включить возврат стика в центр

Прошивка

T8L поставляется со специальной заводской прошивкой. Обновление выполняется через официальный Web UI по USB-C.

Файл T8L Factory Firmware на странице продукта предназначен для восстановления аппаратуры. Производитель отдельно указывает, что устанавливать factory firmware без необходимости не требуется.

Во время обновления:

• используйте исправный USB-кабель с передачей данных;
• не отключайте питание и USB;
• выбирайте в Web UI устройство T8L;
• не устанавливайте прошивки от других моделей RadioMaster.

Безопасность

Перед сборкой или обслуживанием модели отключите ее питание и снимите пропеллеры. Не используйте T8L:

• при сильном ветре, дожде, граде, снеге, грозе или выраженных электромагнитных помехах;
• при ограниченной видимости;
• рядом с людьми, имуществом, ЛЭП, дорогами, транспортом или животными;
• при плохом самочувствии, усталости, под воздействием алкоголя или препаратов;
• если аппаратура или модель повреждены либо работают нестабильно;
• при сильных помехах 2,4 ГГц или там, где этот диапазон запрещен;
• при низком заряде передатчика или приемника;
• в местах, где местные правила запрещают эксплуатацию радиоуправляемых моделей.

Для соблюдения требований FCC по RF exposure руководство предписывает сохранять не менее 20 см между телом и антенной аппаратуры. В тексте FCC пальцы, кисти, запястья, лодыжки и стопы исключены из этого требования.

Диагностика

Симптом	Что проверить
T8L не включается	Установка и полярность двух 18650, напряжение 6,0-8,4 В, состояние контактов аккумуляторного отсека.
Приемник не привязывается	Приемник находится в bind mode, кнопка M удерживалась около 1 секунды, версии ExpressLRS и regulatory domain совместимы.
Web UI не видит аппаратуру	Вход в VCP через M + Power, USB-кабель поддерживает данные, выбран правильный COM-порт, браузер Chrome/Edge, скорость 115200 bps.
Симулятор не видит T8L	Аппаратура включена в обычном режиме, а не VCP; выбран правильный USB-контроллер и выполнена калибровка осей.
Модель уводит при центрированных стиках	Сбросьте trim, затем выполните калибровку стиков в Web UI.

Оригинальные страницы руководства

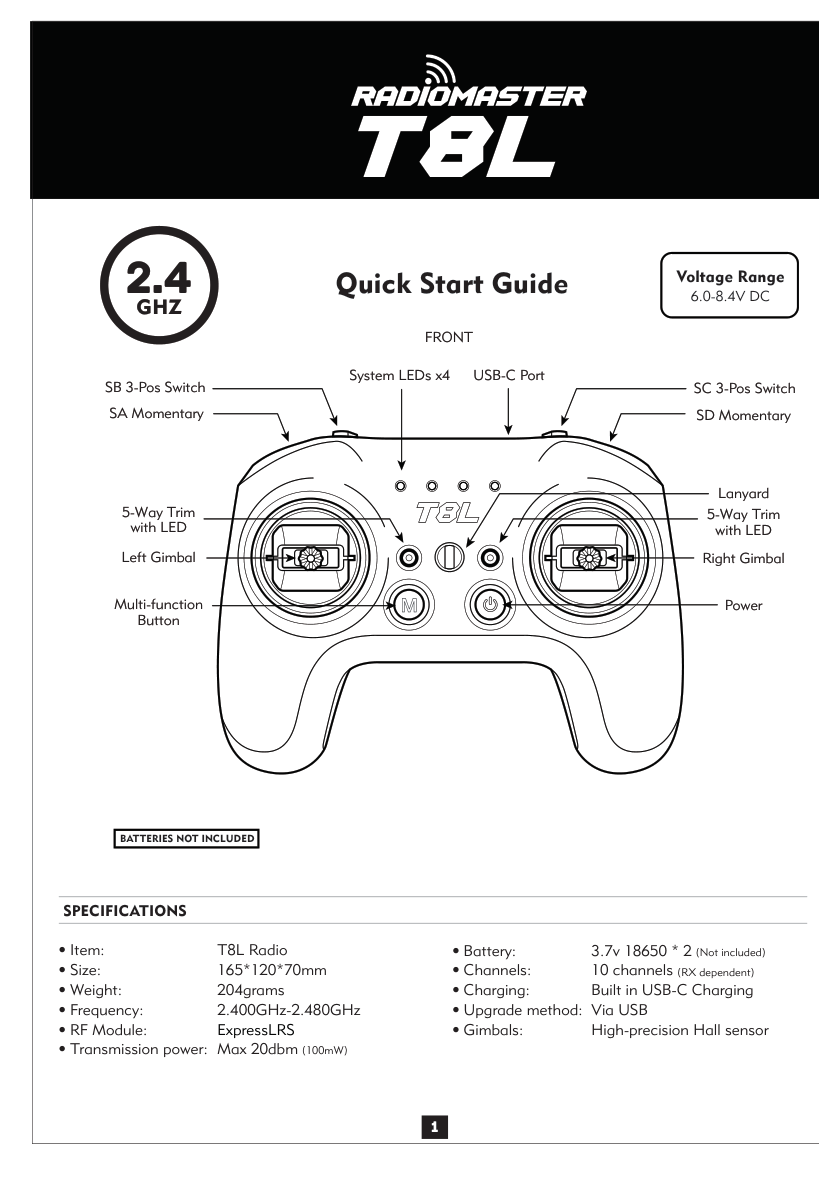

Страница 1: органы управления и характеристики

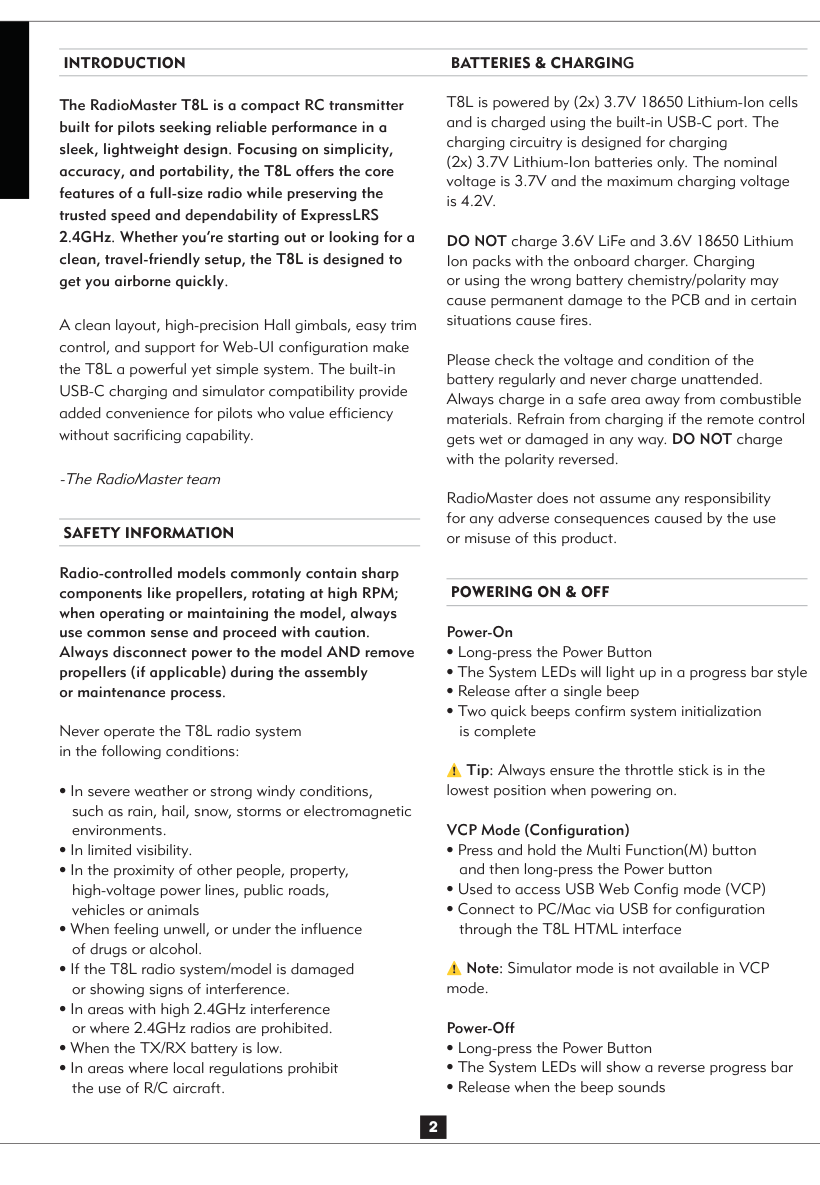

Страница 2: безопасность, питание, включение и выключение

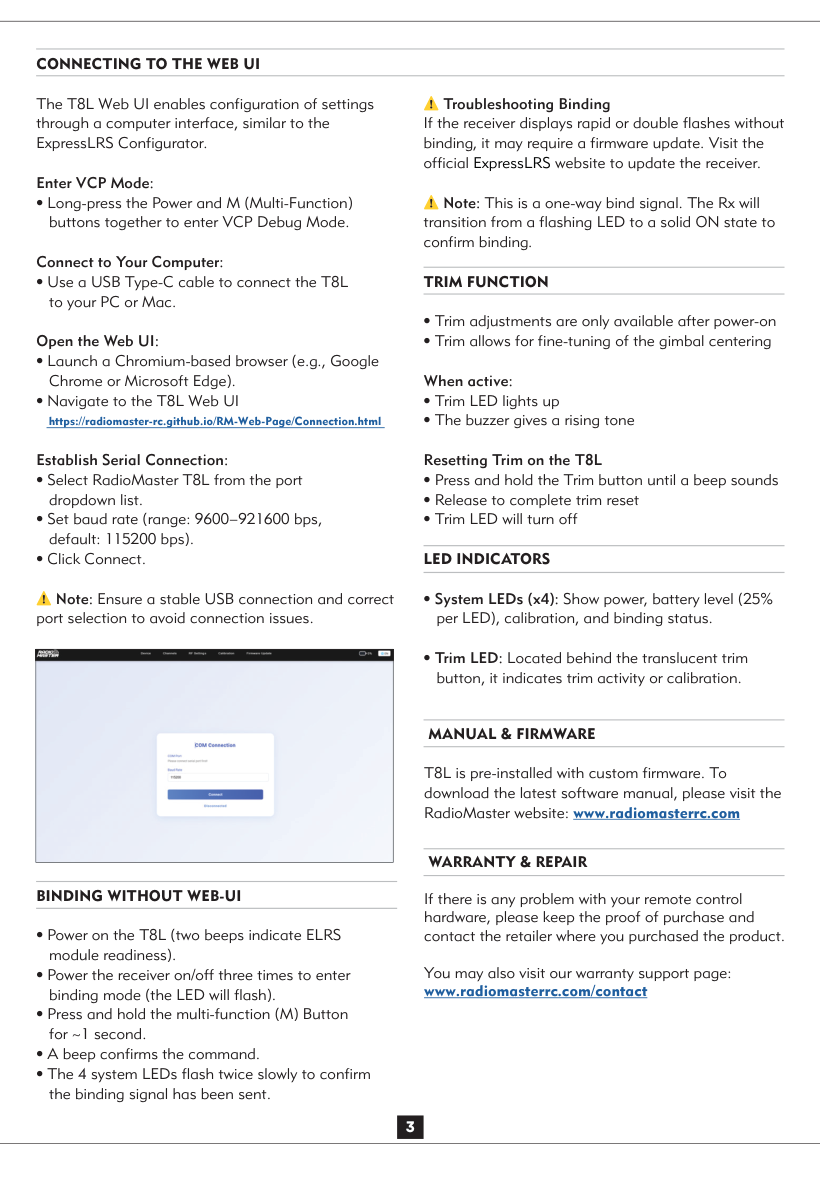

Страница 3: Web UI, биндинг, trims и индикация

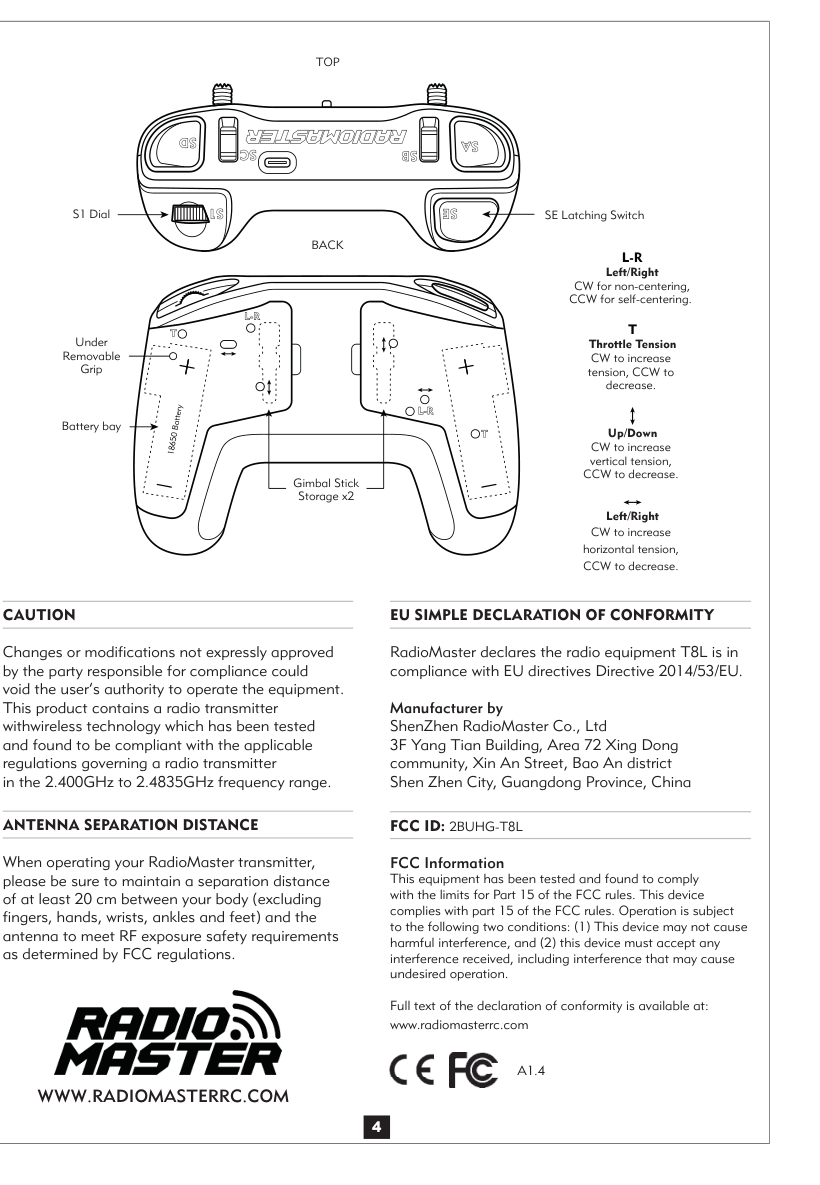

Страница 4: задняя панель, регулировка стиков и соответствие требованиям
