Hawkeye X 3in1¶
Hawkeye X 3in1 — 10.2-дюймовый FPV-монитор 1000 lux с DVR, AV IN, режимом циклического сканирования Track mode и DIY-каналами. Поддерживаемые диапазоны: 1.2G, 3.3G, 4.9-5.8GHz. Чувствительность приемника: -99 dB.
Технические характеристики и функции¶
| Параметр | Значение |
|---|---|
| LED-экран | |
| Разрешение дисплея | 1024×600 |
| Подсветка | LED |
| Яркость | 1000 lux |
| Соотношение сторон | 16:9 |
| Время отклика | 10 мс |
| Цветовая система | PAL/NTSC |
| Питание | |
| Рабочее напряжение | DC: аккумулятор 3S-6S |
| Ток | 1 A @ 3S; 550 mA @ 6S |
| Сигналы | |
| Входной сигнал | Video (PAL/NTSC), AV |
| Выходной сигнал | Video |
| 5V при входном питании > 12V | 1 A |
| DVR | |
| Разрешение | D1 / VGA / QVGA |
| Поддержка TF card | До 64G |
| Корпус | |
| Размер упаковки | 300 mm × 200 mm × 60 mm |
| Размер монитора | 265 mm × 170 mm × 31 mm |
| Вес брутто | 1.13 kg |
| Приемник | |
| Чувствительность | -99 dB |
| Антенный интерфейс | SMA |
Особенности¶
Монитор CAPTAIN all-in-one специально разработан для систем аэрофотосъемки и имеет следующие особенности:
- Высокая яркость: 1000 lux.
- DVR: встроенный DVR-блок может записывать видео в фоновом режиме.
- Без задержки, без синего экрана и без черного экрана: встроенная DVR-система не создает задержку при приеме сигнала; синий или черный экран не появляется.
- Автоматический и ручной поиск каналов: DIP-переключатели не нужны.
- AV input.

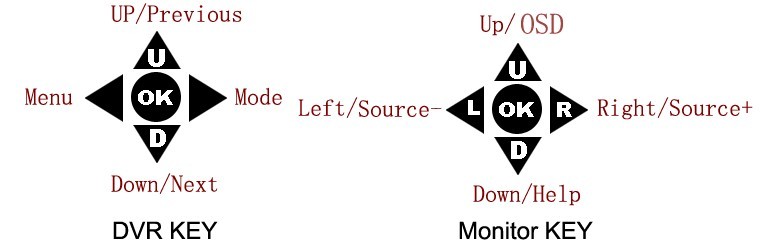

Кнопки управления¶

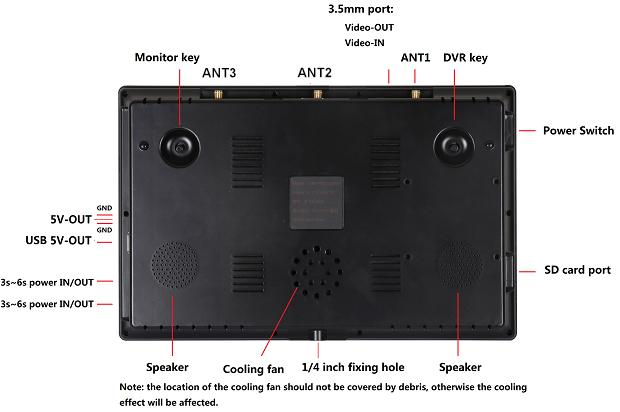

На задней стороне монитора расположены две группы кнопок: одна для управления DVR, вторая для управления дисплеем.
Кнопки управления DVR¶
| Кнопка | Функция |
|---|---|
| UP | Переместить курсор вверх. |
| DOWN | Переместить курсор вниз. |
| MENU (левая кнопка) | Открыть меню, выйти из меню или подменю. |
| MODE (правая кнопка) | Войти в режим воспроизведения видео или выйти из него. |
| OK | Подтвердить выбор, воспроизведение или остановка. |
Кнопки управления дисплеем¶
| Кнопка | Функция |
|---|---|
| UP | Переместить курсор вверх. Быстрая функция: скрыть OSD; удержание 2 секунды запускает автоматический поиск каналов в FPV. |
| DOWN | Переместить курсор вниз. Быстрая функция: показать HELP-меню. |
| LEFT / - | Кнопка регулировки (-). Быстрая функция: переключиться на предыдущий интерфейс. |
| RIGHT / + | Кнопка регулировки (+). Быстрая функция: переключиться на следующий интерфейс. |
| OK | Открыть меню или подтвердить выбор. |
Монитор имеет четыре типа интерфейса: FPV interface, DVR interface, External video input interface и Track mode interface. Для переключения интерфейсов используется кнопка LEFT как shortcut key.
Описание FPV-интерфейса¶
FPV interface является интерфейсом по умолчанию при включении.
| Индикатор | Описание |
|---|---|
| Voltage | Показывает входное напряжение в диапазоне от 10V до 26V. При низком заряде аккумулятора меню становится красным и начинает мигать. Если заряд слишком низкий, синий индикатор в левом нижнем углу мигает все быстрее, а зуммер подает сигнал. Немедленно замените аккумулятор, чтобы избежать его повреждения. |
| Recording | Когда DVR работает в фоновом режиме, мигает красная буква R и синий индикатор. |
| Time | Показывает время работы монитора. |
В DVR interface в верхней строке отображаются напряжение, время и отметка DVR. В External video input interface отображается внешний AV-вход, например AV3.
Track mode¶
В Track mode монитор циклически сканирует все каналы. Когда значение RSSI становится выше установленного значения, монитор останавливается на этом канале на 5 секунд, пока не будет нажата кнопка.
Настройки интерфейса дисплея¶
Нажмите кнопку OK, чтобы открыть меню настроек дисплея.
| Пункт меню | Описание |
|---|---|
| FRQB | A1 5645: выбор группы и канала частоты. |
| FORMAT | AUTO: система видеосигнала. |
| BRI | 20: яркость. |
| CON | 20: контрастность. |
| SAT | 20: насыщенность. |
| SHARP | 07: резкость. |
| GAMA | C0: гамма / latitude. |
| SPEAKER | 20: громкость динамика. |
| LIGHT | 20: подсветка. |
| ZOOM | 16:9: формат изображения. |
| VOLADJ | +0.0V: коррекция отображаемого напряжения. |
| LED | ON: индикатор питания. |
| LAN | EN: язык меню. |
| RESET | Сброс настроек. |
| EXIT | Выход из меню. |
Таблица частот 1.2G¶
Группа H (DIY) предназначена для пользовательских DIY-каналов.
| CH | A | B | E | F | R | L | J | X | U | I | K | Z | H (DIY) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1080 | 1200 | 2000 | 1740 | 1720 | 1420 | 1400 | 1920 | 1520 | 1300 | 1100 | 1400 | 1080 |
| 2 | 1120 | 1220 | 2040 | 1760 | 1740 | 1460 | 1440 | 1960 | 1560 | 1340 | 1140 | 1440 | 1280 |
| 3 | 1160 | 1240 | 2080 | 1780 | 1760 | 1500 | 1480 | 2000 | 1600 | 1380 | 1180 | 1480 | 1480 |
| 4 | 1200 | 1260 | 2120 | 1800 | 1780 | 1540 | 1520 | 2040 | 1640 | 1420 | 1220 | 1520 | 1680 |
| 5 | 1240 | 1280 | 2160 | 1820 | 1800 | 1580 | 1560 | 2080 | 1680 | 1460 | 1260 | 1560 | 1880 |
| 6 | 1280 | 1300 | 2200 | 1840 | 1820 | 1620 | 1600 | 2120 | 1720 | 1500 | 1300 | 1600 | 2080 |
| 7 | 1320 | 1320 | 2240 | 1860 | 1840 | 1660 | 1640 | 2160 | 1760 | 1540 | 1340 | 1640 | 2280 |
| 8 | 1360 | 1340 | 2280 | 1880 | 1860 | 1700 | 1680 | 2200 | 1800 | 1580 | 1380 | 1680 | 2360 |
Таблица частот 3.3G¶
| CH | A | B | E | F | R | L | J | X | U | H (DIY) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3330 | 3170 | 3360 | 3200 | 3320 | 3310 | 3220 | 3060 | 3250 | 3150 |
| 2 | 3350 | 3190 | 3380 | 3220 | 3345 | 3330 | 3240 | 3080 | 3330 | 3230 |
| 3 | 3370 | 3210 | 3400 | 3240 | 3370 | 3355 | 3260 | 3100 | 3410 | 3310 |
| 4 | 3390 | 3230 | 3420 | 3260 | 3395 | 3380 | 3280 | 3120 | 3490 | 3390 |
| 5 | 3410 | 3250 | 3440 | 3280 | 3420 | 3405 | 3300 | 3140 | 3570 | 3470 |
| 6 | 3430 | 3270 | 3460 | 3300 | 3445 | 3430 | 3320 | 3160 | 3650 | 3550 |
| 7 | 3450 | 3290 | 3480 | 3320 | 3470 | 3455 | 3340 | 3180 | 3730 | 3630 |
| 8 | 3470 | 3310 | 3500 | 3340 | 3495 | 3480 | 3360 | 3200 | 3810 | 3710 |
Таблица частот 5.8G¶
| CH | A | B | E | F | R | L | J | X | U | I | K | Z | H (DIY) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 5865 | 5733 | 5705 | 5740 | 5658 | 5362 | 4867 | 4990 | 5325 | 5333 | 5960 | 6002 | 5915 |
| 2 | 5845 | 5752 | 5685 | 5760 | 5695 | 5399 | 4884 | 5020 | 5348 | 5373 | 5980 | 6028 | 5938 |
| 3 | 5825 | 5771 | 5665 | 5780 | 5732 | 5436 | 4921 | 5050 | 5366 | 5413 | 6000 | 6054 | 5958 |
| 4 | 5805 | 5790 | 5645 | 5800 | 5769 | 5473 | 4958 | 5080 | 5384 | 5453 | 6020 | 6080 | 5978 |
| 5 | 5785 | 5809 | 5885 | 5820 | 5806 | 5510 | 4995 | 5110 | 5402 | 5493 | 6040 | 6106 | 5998 |
| 6 | 5765 | 5828 | 5905 | 5840 | 5843 | 5547 | 5032 | 5140 | 5420 | 5533 | 6060 | 6132 | 6018 |
| 7 | 5745 | 5847 | 5925 | 5860 | 5880 | 5584 | 5069 | 5170 | 5438 | 5573 | 6080 | 6158 | 6038 |
| 8 | 5725 | 5866 | 5945 | 5880 | 5917 | 5621 | 5099 | 5200 | 5456 | 5613 | 6100 | 6184 | 6058 |
DIY-каналы¶
В DIY Channels можно задать пользовательскую частоту в диапазоне между 1080 и 6100.
| Пункт | Значение |
|---|---|
| FRQA | HE |
| FRQB | 3150 |
| FRQADJ | OFF |
| FORMAT | AUTO |
| BRI | 20 |
| CON | 20 |
| SAT | 20 |
| SHARP | 07 |
| GAMA | C0 |
| LIGHT | 20 |
| ZOOM | 16:9 |
| VOLADJ | +0.0V |
| LED | ON |
| LAN | EN |
| RESET | |
| EXIT |
Пункты меню дисплея¶
FORMAT¶
Нажмите LEFT или RIGHT, чтобы войти в настройку системы. Доступны три варианта: AUTO, PAL и NTSC. Если выбран AUTO, система входного видеосигнала определяется автоматически. Неправильная системная настройка может привести к сбою отображения.
Brightness¶
Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.
Contrast¶
Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.
Saturation¶
Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.
Sharp¶
Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-15.
Latitude¶
Кнопки управления: LEFT (-), RIGHT (+). Диапазон: C1-C3.
SPEAKER¶
Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.
Black light¶
Регулировка яркости LED-подсветки: Auto, High, Low.
ZOOM¶
Нажмите LEFT или RIGHT, чтобы войти в настройку системы. Доступные форматы: 16:9 и 4:3.
VOLADJ¶
Кнопки управления: LEFT (-), RIGHT (+). Диапазон: от -5 до +5.
LED¶
Регулировка индикатора питания: ON или OFF.
Language¶
Кнопки управления: LEFT (-), RIGHT (+). Варианты: Chinese / English.
Reset¶
Сброс значений к настройкам по умолчанию.
Описание DVR-интерфейса¶
Перед использованием сделайте резервную копию данных на TF card. При первом использовании TF card будет автоматически отформатирована.
Нажатие RIGHT переключает FPV interface в DVR interface, а нажатие LEFT возвращает обратно в FPV interface.
Воспроизведение видео¶
Сначала переключитесь в DVR interface. Нажмите MODE (RIGHT), чтобы запустить воспроизведение видео. Кнопками UP или DOWN выберите нужный файл, затем нажмите OK, чтобы начать воспроизведение.
| Кнопка | Функция |
|---|---|
| UP | Переместить курсор вверх. |
| DOWN | Переместить курсор вниз. |
| MENU (LEFT) | Открыть меню, выйти из меню или подменю. |
| MODE (RIGHT) | Войти в режим воспроизведения видео или выйти из него. |
| OK | Подтвердить выбор, воспроизведение или остановка. |
DVR может работать на переднем плане или в фоне. В любом интерфейсе, кроме DVR setting и режима воспроизведения видео, нажатие OK (средняя кнопка группы управления DVR) запускает запись в фоновом режиме и не мешает использованию FPV.

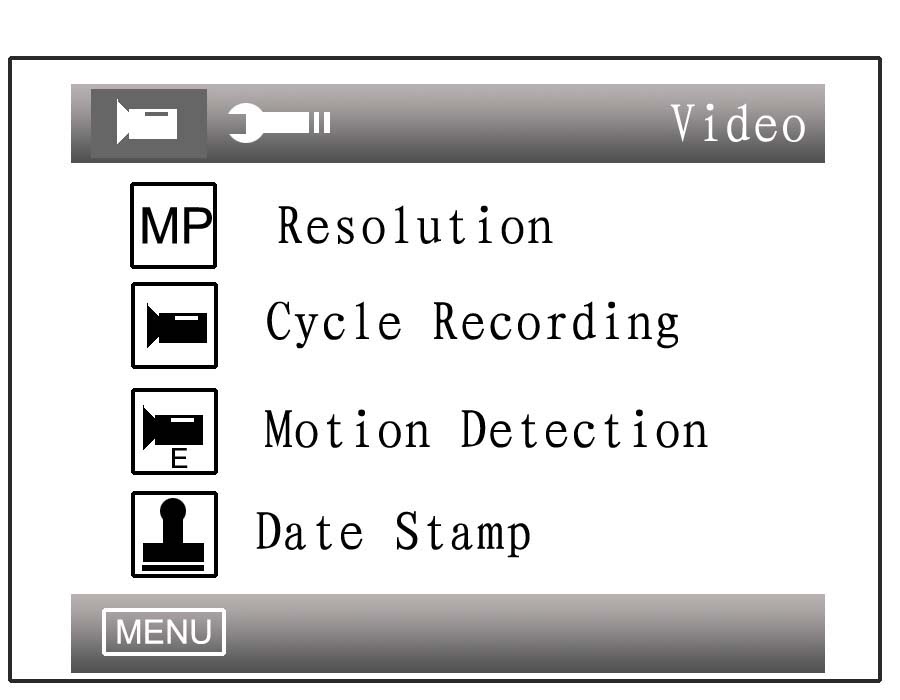

Настройки записи¶
Нажмите MENU, чтобы выбрать подменю.

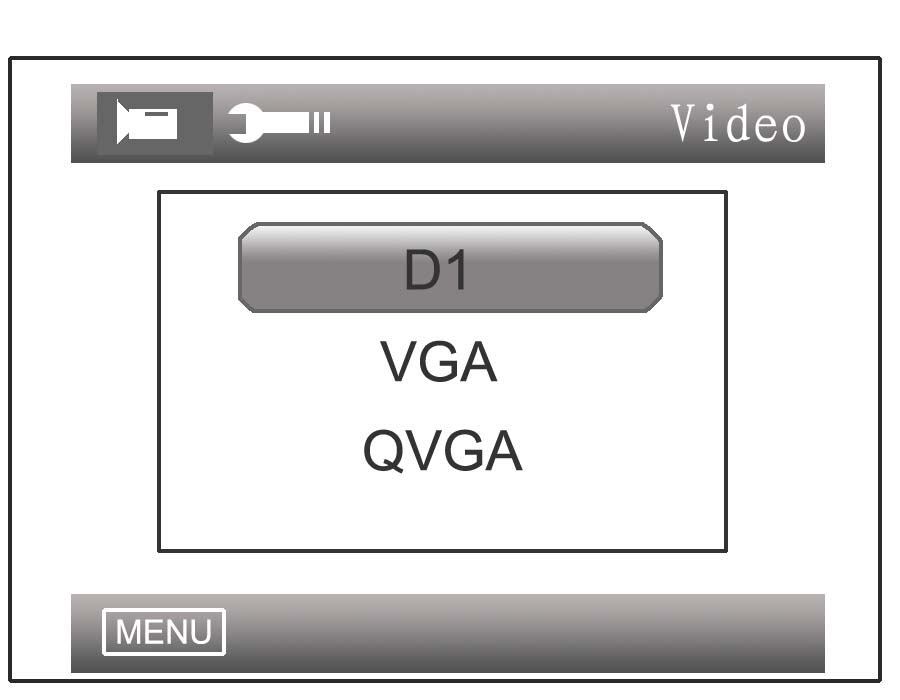

Resolution¶
Доступные разрешения: D1 (720×576 для PAL, 720×480 для NTSC), VGA (640×480), QVGA (320×240).

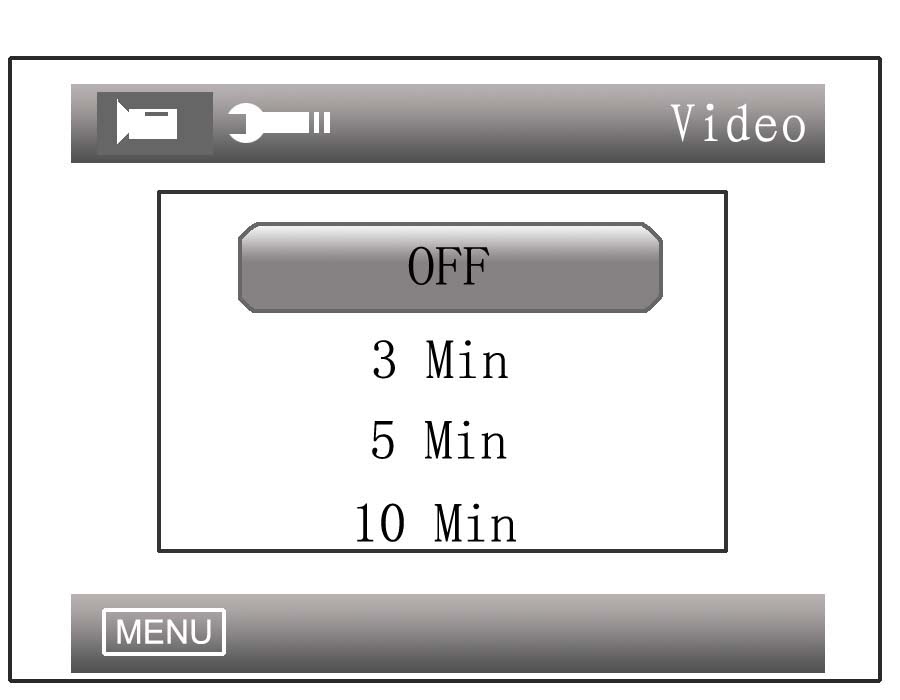

Cycle Recording¶
Если выбрана Cycle Recording, при заполнении TF card самые новые записанные видео будут перезаписывать самые ранние.
OFF: если Cycle Recording выключен, видеофайлы не будут нарезаться на небольшие сегменты. Если выбрать значение от 3 до 10 минут, Cycle Recording включается, а длина каждого видеофрагмента соответствует выбранному значению.

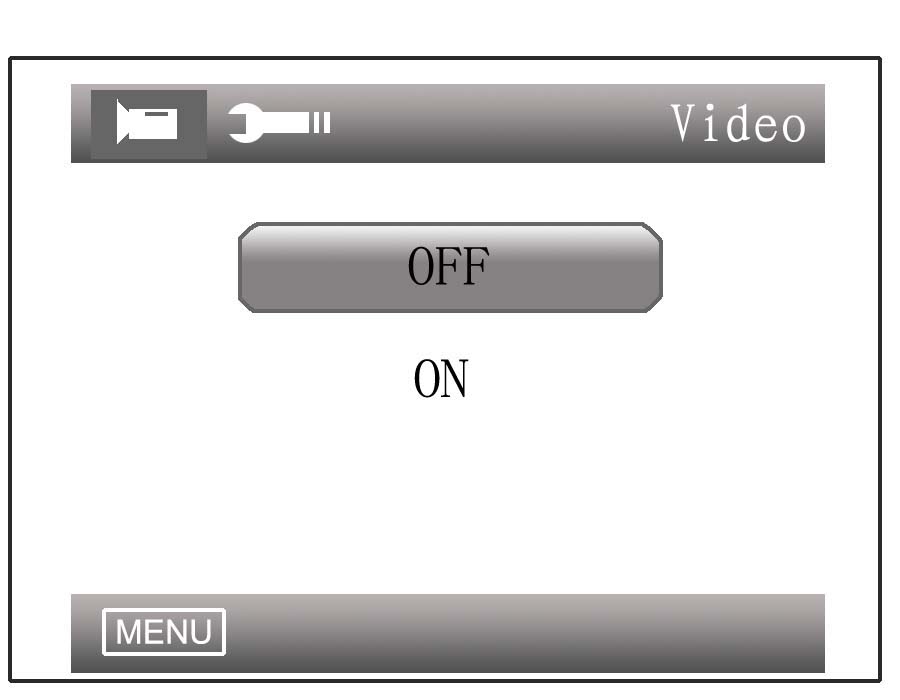

Motion Detection¶
Если выбрана Motion Detection, DVR автоматически начнет запись по внутреннему алгоритму при обнаружении движения.

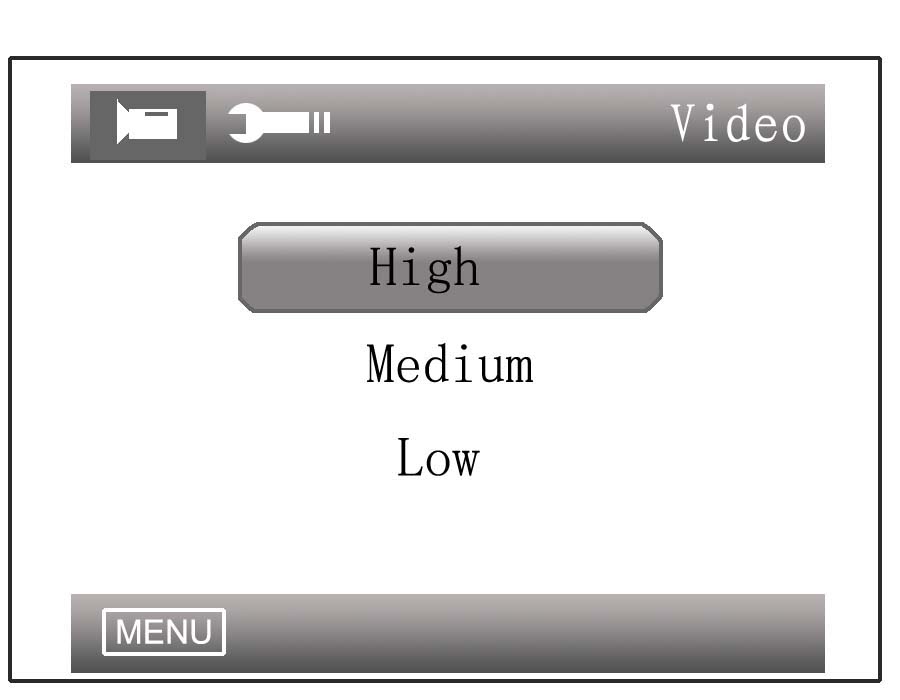

Motion Detection Sensitivity¶
Чувствительность Motion Detection регулируется по трем уровням: High, Medium, Low. Чем выше выбранный уровень, тем легче DVR запускает запись.

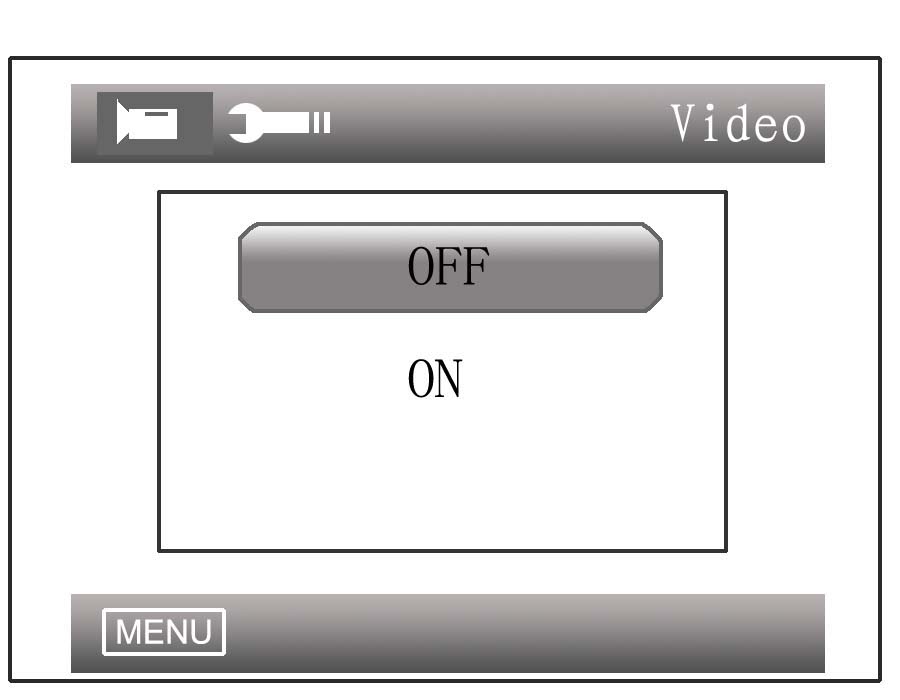

Date Stamp¶
Выберите ON или OFF, чтобы определить, будут ли дата и время отображаться в нижней части видеозаписи.

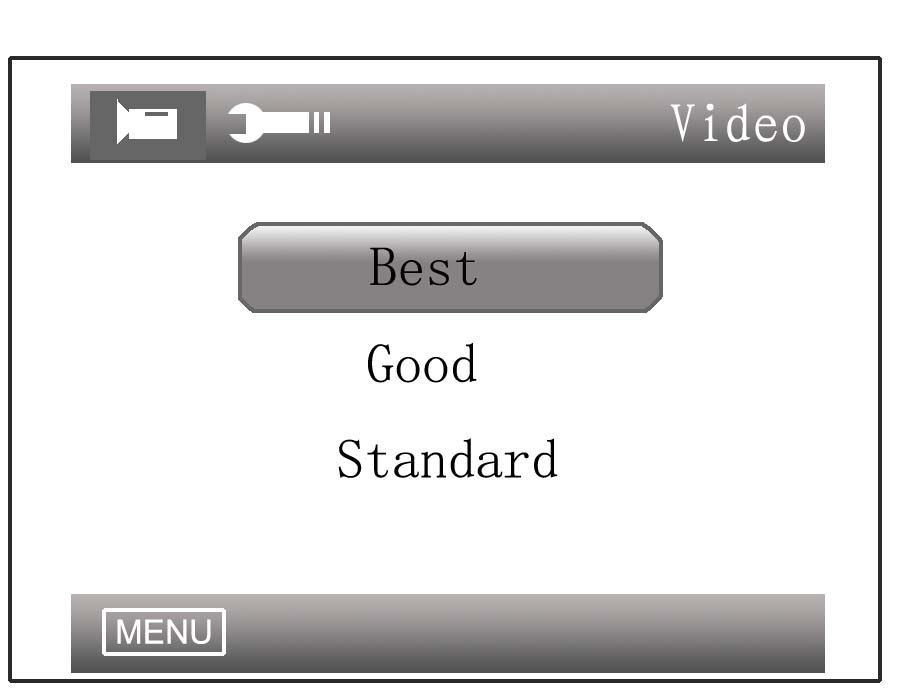

Image Quality¶
Четкость изображения и размер видеофайла регулируются по трем уровням. Более высокое качество изображения дает более высокую четкость и больший размер файла.
Если выбрано разрешение D1 (720×576 PAL), размеры файлов при разных вариантах Image Quality:
| Качество | Размер файла |
|---|---|
| Best | 1.7G/h |
| Good | 1.2G/h |
| Standard | 800M/h |
Auto power up recording¶
Выберите YES / ON, чтобы определить, нужно ли автоматически начинать запись видео при включении питания.

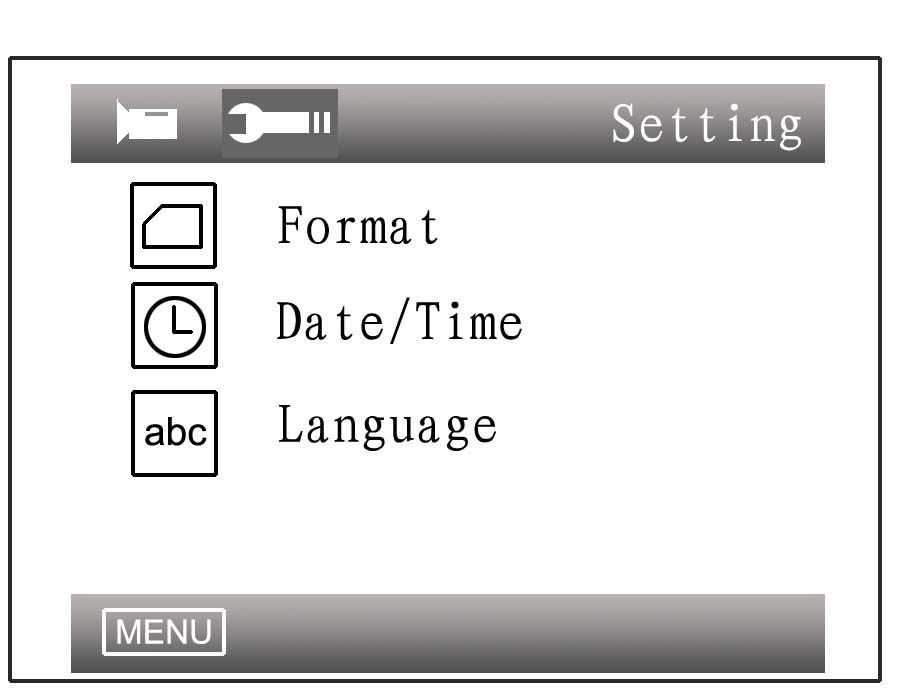

Расширенные настройки DVR¶
Дважды нажмите MENU, чтобы открыть Advanced Settings. В них входят Format, Date/Time и Language.

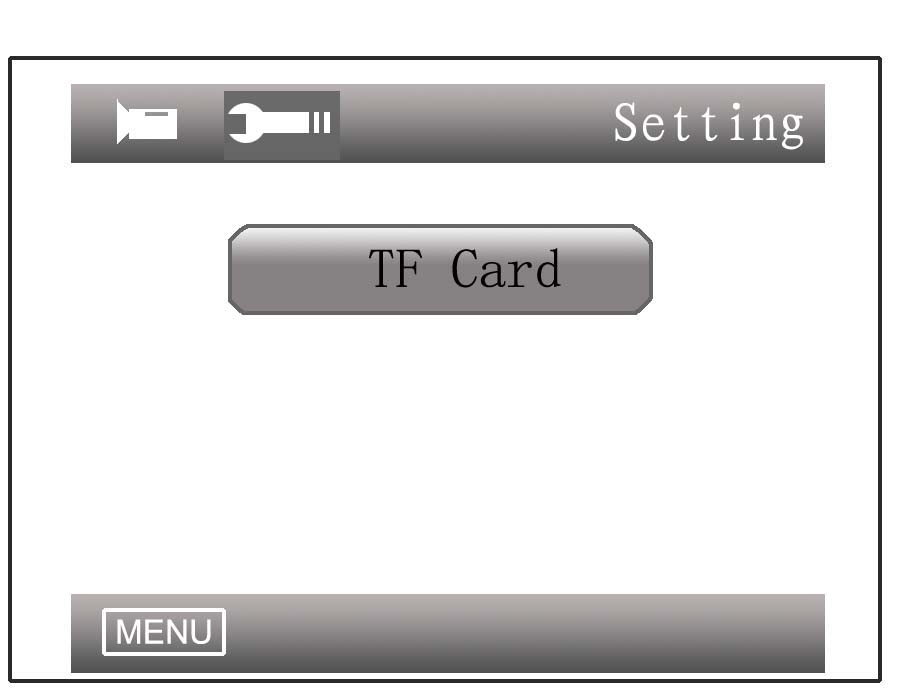

Format¶
Войдите в Advanced Settings и выберите Format, чтобы отформатировать TF card. Для оптимизации файловой системы DVR форматирует TF card при первом использовании. Перед форматированием сделайте резервную копию данных на TF card.
После форматирования TF card все файлы на карте будут удалены.

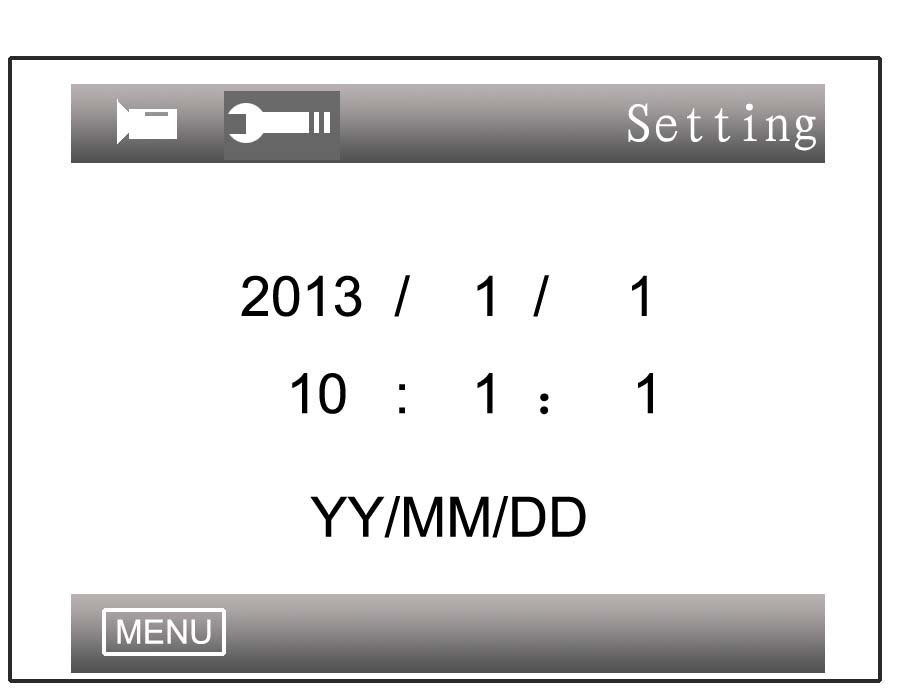

Date/Time¶
Войдите в Advanced Settings → выберите Date/Time → кнопками UP/DOWN выберите нужную дату или время → нажмите MENU для выхода.

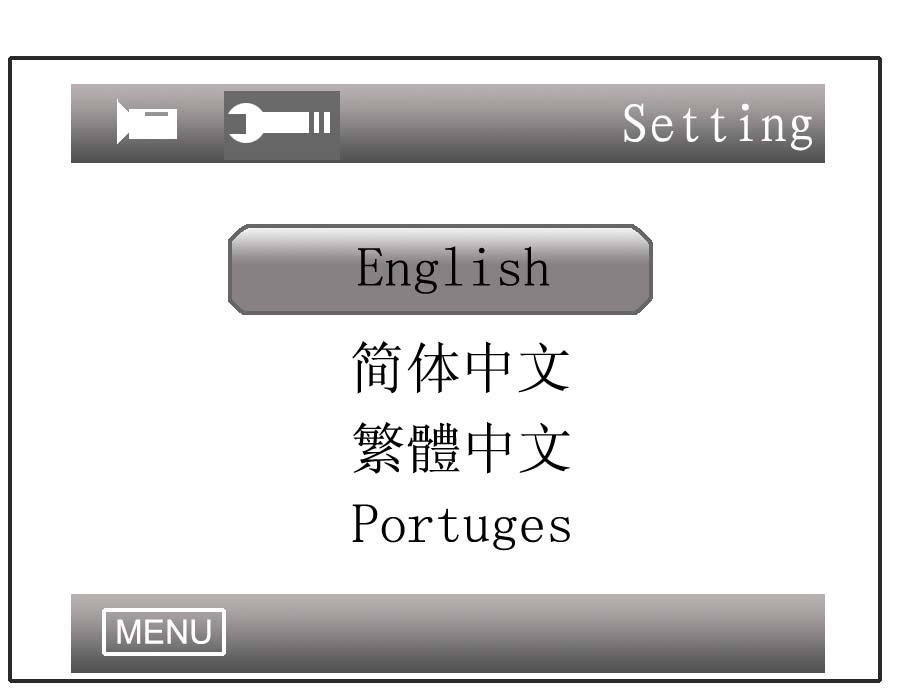

Language¶
Войдите в Advanced Settings → выберите Language → кнопками UP/DOWN выберите нужный язык из 8 доступных → нажмите MENU для выхода.

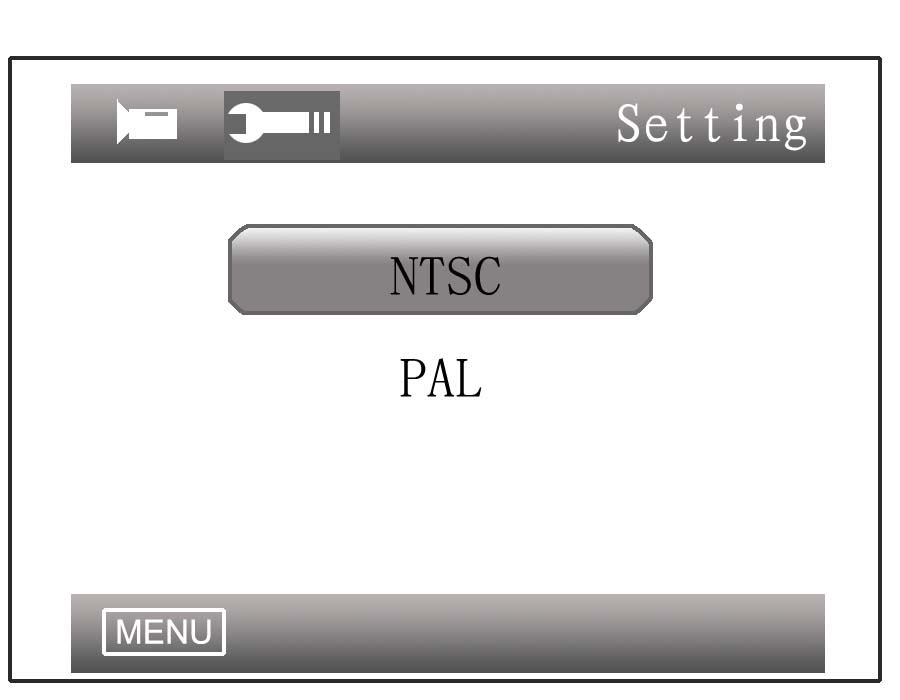

TV Mode¶
Можно выбрать систему видеовыхода; система видеовхода определяется автоматически. Выбирайте систему в зависимости от страны. Рекомендация из мануала: оставьте PAL и не меняйте.

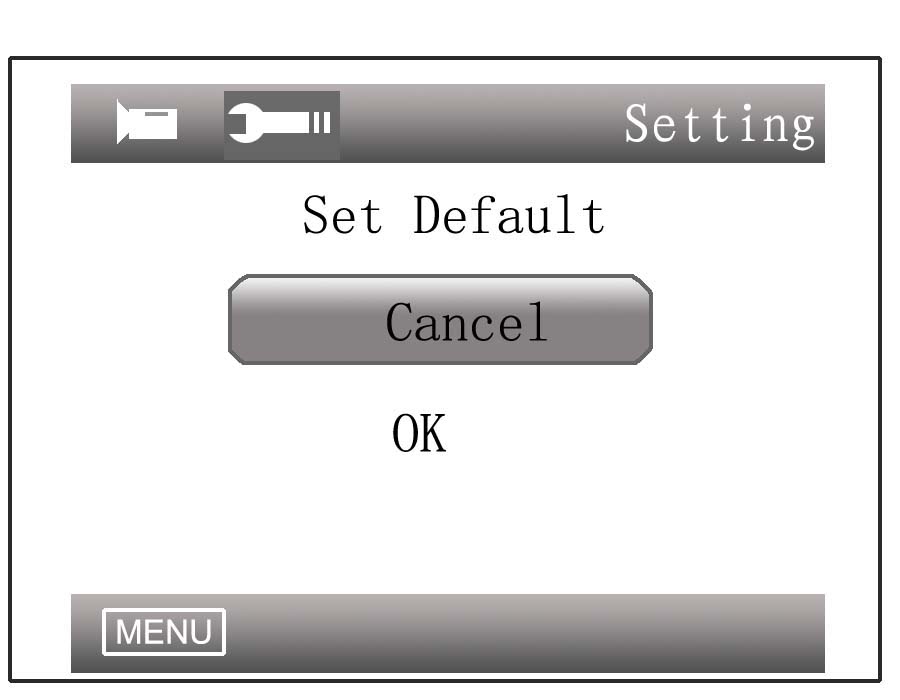

Default Settings¶
Этот пункт возвращает настройки к заводским значениям.
Быстрые действия¶
В любом режиме, кроме режима настройки меню, кнопки монитора могут использоваться как быстрые кнопки.
Interface Switch¶
Нажатие RIGHT или LEFT переключает между FPV, DVR и external video interfaces.
Show/Hide Indication Windows¶
В любом интерфейсе однократное нажатие UP из группы управления дисплеем скрывает окна индикации. Повторное нажатие UP показывает их снова.
Show Help Menu¶
В любом интерфейсе нажатие DOWN из группы управления дисплеем показывает HELP-меню. Повторное нажатие DOWN скрывает его.
Индикатор питания¶
При запуске системы включенный индикатор питания означает, что питание подано. В интерфейсах FPV, DVR и external video interface во время записи LED мигает. При слишком низком заряде аккумулятора и системной тревоге LED также мигает.
Индикатор питания важен, но для удобства можно войти в меню и отключить его ночью, если он кажется слишком ярким.
Комплектация и аксессуары¶
Размер и вес¶
| Параметр | Значение |
|---|---|
| Размер упаковки | 300 mm × 200 mm × 60 mm |
| Вес брутто (receiver + DVR) | 1.13 kg |
Аксессуары¶
| Аксессуар | Количество |
|---|---|
| Кабель Female XT60 plug to male DC connector | 1 |
| Кабель с разъемом 3.5 mm | 1 |
| Антенна 3.3G | 1 |
| Кронштейн | 1 |
Распиновка 3.5 mm кабеля¶
| Цвет | Назначение |
|---|---|
| Желтый | Video output |
| Белый | Video input |
FAQ¶
Изображение отображается черно-белым¶
- Проверьте, не является ли выход камеры черно-белым. Некоторые камеры могут автоматически переключаться в черно-белый режим при слабом освещении.
Монитор не запускается после подключения питания¶
- Сначала полностью зарядите аккумулятор и убедитесь, что его разрядный ток достигает как минимум 1.4 A. Проверьте, достаточно ли заряда аккумулятора. Если используется аккумулятор 3S, попробуйте для проверки аккумулятор 4S.
- Проверьте, не вызвана ли проблема плохим контактом DC-plug и кабеля аккумулятора.
- Проверьте, правильно ли источник питания подключен к положительному контакту.
Не принимается ни один канал¶
- Установите антенны и переместите монитор ближе к передатчику 1.2 GHz.
- Подайте видеосигнал на передатчик.
- Проверьте, есть ли канал передатчика в таблице принимаемых каналов; также проверьте другие каналы.
