Radiomaster GX12

Технические характеристики

Параметр	Значение
Модель	GX12 Radio Controller
Цвет	Чёрный
Размеры	183 × 148 × 78 мм
Вес	573 г (без аккумулятора)
Частота	2,4 ГГц и Sub-G 900 МГц (двухдиапазонный)
Внутренний RF-модуль	ELRS 2,4 ГГц / Sub-G 900 МГц (Gemini-X)
Поддерживаемые протоколы	ExpressLRS (включая Gemini Xrossband)
Мощность передачи	Двойной 1000 мВт (1 Вт на диапазон)
Рабочее напряжение	6,6 - 8,4 В постоянного тока
Рабочий ток	390 - 1000 мА (в зависимости от RF-выхода)
Дальность действия	Максимум 2 км (с Gemini-X до 30+ км)
Прошивка	EdgeTX (передатчик) / ExpressLRS (RF-модуль)
Каналы	Максимум 16 каналов (в зависимости от приёмника)
Аккумулятор	2S 7,4 В LiPo / 2 × 18650 Li-ion 3,7 В / 21700 5000 мАч
Зарядка	2S умная балансировочная зарядка через USB-C
Дисплей	128 × 64 монохромный OLED-дисплей
Джойстики	GX01 1000 Гц, 3D цифровые CNC алюминиевые на датчиках Холла
Диаметр стиков	3 мм (складные)
Система охлаждения	Вентилятор (активное охлаждение)
Антенна	Двойная складная 2,4 ГГц / Sub-G 900 МГц всенаправленная
Отсек для модуля	Nano / Crossfire совместимый
Обновление	USB / EdgeTX Companion
Память	512 МБ встроенная флеш-память
Защита	Гидрофобное нано-покрытие PCB

Информация по безопасности

Многие радиоуправляемые модели оборудованы мощными моторами и острыми пропеллерами. Всегда соблюдайте осторожность при использовании или обслуживании этих моделей. Перед сборкой или выполнением технического обслуживания отключите питание и снимите пропеллеры, чтобы обеспечить вашу безопасность.

НЕ используйте пульт управления GX12 в следующих условиях:

• В суровых погодных условиях: при сильном ветре, дожде, граде, снеге, шторме или в зонах сильного электромагнитного воздействия
• При ограниченной видимости
• В местах, где могут находиться люди, имущество, линии электропередач высокого напряжения, общественные дороги, транспортные средства или животные
• Если вы чувствуете усталость или недомогание, или находитесь под воздействием наркотиков или алкоголя
• Если пульт управления GX12 или р/у модель повреждены или работают некорректно
• В местах с сильными электромагнитными помехами на частоте 2,4 ГГц / 900 МГц или зонах, где запрещено использование этих частот
• При слишком низком напряжении аккумулятора пульта управления
• В зонах, где запрещены полёты на авиационных моделях

Обновление прошивки внутреннего модуля ELRS Gemini

⚠️ ВАЖНО: Перепрошивка внутреннего модуля ELRS обязательно требуется, если у вас Radiomaster GX12 CN — версия для китайского рынка. Эти версии поставляются с заводской прошивкой, несовместимой с европейскими/международными частотными диапазонами.

Требования перед началом

Перед обновлением прошивки ELRS убедитесь, что на вашем GX12 установлена актуальная версия EdgeTX (минимум версия 2.8.0 или новее). Radiomaster GX12 поставляется с двухдиапазонным модулем ELRS Gemini, поддерживающим работу на частотах 2.4 GHz и 900 MHz.

Подготовка радиостанции

1. Создайте или выберите модель, использующую внутренний ELRS-модуль
2. Нажмите кнопку MDL для входа в настройки модели
3. Перейдите на страницу MODEL SETUP
4. Установите Internal RF в значение CRSF (это активирует внутренний модуль ELRS)
5. Убедитесь, что External RF установлен в OFF

Прошивка через Wi-Fi

Шаг 1: Подготовка файла прошивки на компьютере

Откройте ExpressLRS Configurator и настройте параметры:

• Device Category: RadioMaster Dual Band
• Device: RadioMaster GX12 2.4/900 TX (важно выбрать именно вариант Gemini для двухдиапазонного модуля)
• Flashing Method: выберите WiFi
• Firmware version: выберите нужную версию во вкладке Official Releases (рекомендуется использовать стабильные релизы, а не pre-releases)

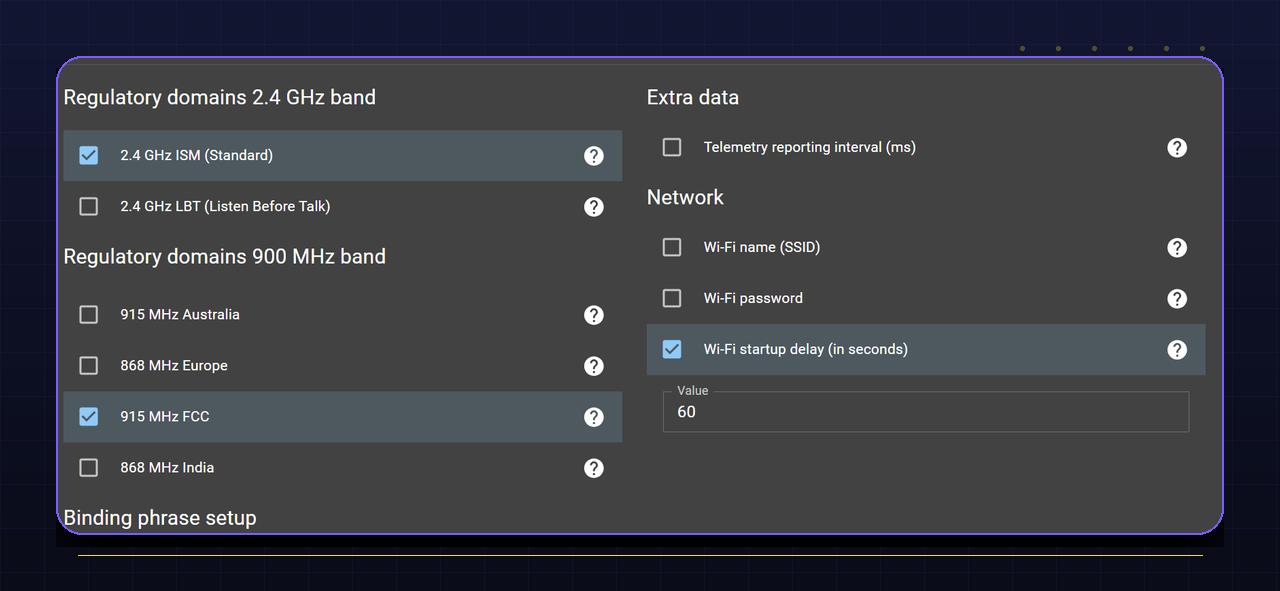

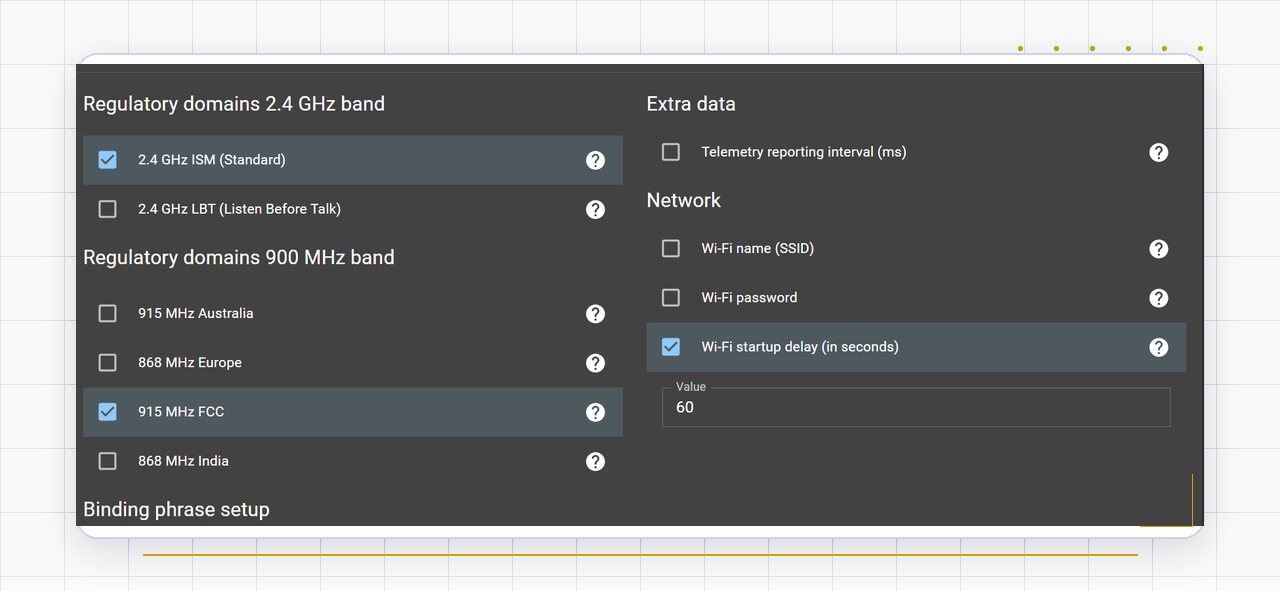

• Regulatory Domain:
  • ISM 2.4 GHz — для России и большинства стран (для частоты 2.4 GHz)
  • 915Mhz FCC — для работы на частоте 900 MHz без ограничений
• Binding Phrase: (опционально) введите уникальную фразу для привязки, которая должна совпадать на передатчике и приёмнике

  Нажмите кнопку BUILD и дождитесь завершения сборки. Файл firmware.bin будет автоматически сохранён на вашем компьютере.

Шаг 2: Включение Wi-Fi на радиостанции

На радиостанции зайдите в ExpressLRS Lua Script:

1. Нажмите SYS → TOOLS → ExpressLRS
2. Выберите WiFi Connectivity → Enable WiFi
3. Нажмите OK для подтверждения
4. На экране радиостанции появится информация о Wi-Fi сети

Шаг 3: Подключение к Wi-Fi сети модуля

На компьютере или телефоне подключитесь к Wi-Fi сети ExpressLRS TX

• Пароль: expresslrs

Шаг 4: Загрузка прошивки

1. В браузере откройте адрес http://10.0.0.1 (если страница не открылась автоматически)
2. Перейдите во вкладку UPDATE
3. Нажмите кнопку выбора файла и укажите путь к скачанному firmware.bin
4. Нажмите UPDATE для начала прошивки
5. Дождитесь зелёного окна подтверждения об успешной прошивке
6. Радиостанция автоматически перезагрузится

💡 Совет: После первой прошивки через Wi-Fi все последующие обновления можно выполнять ещё проще — подключив радиостанцию к домашней Wi-Fi сети через настройки ExpressLRS и обновляя прошивку удалённо без необходимости прямого подключения к модулю.

Проверка версии прошивки

После обновления проверьте версию прошивки:

1. Нажмите кнопку SYS
2. Выберите TOOLS → ExpressLRS
3. Прокрутите вниз и найдите строку с версией, например: ExpressLRS 3.5.4 ISM 2G4 или ExpressLRS 3.5.4 ISM 900 (в зависимости от выбранного диапазона)

Особенности модуля Gemini

Модуль ELRS Gemini в GX12 поддерживает:

• Двухдиапазонную работу: 2.4 GHz и 900 MHz
• Gemini-Xrossband: возможность одновременной работы на двух диапазонах для увеличения надёжности связи
• Беспроводное обновление: через Wi-Fi и Bluetooth
• USB-C порт: для прямого обновления прошивки, зарядки и подключения симулятора

Важные замечания

• Совместимость версий: Устройства с прошивкой 2.x.x совместимы только с версиями 2.x.x, а устройства 3.x.x — только с 3.x.x. Убедитесь, что все ваши приёмники используют ту же мажорную версию
• Если вы обновляете очень старую прошивку (ниже версии 2.5.2), может потребоваться промежуточное обновление до версии 2.5.2, а затем до актуальной версии
• После успешной прошивки передатчика необходимо также обновить прошивку всех приёмников до той же версии
• При выборе прошивки важно указать именно Radiomaster Internal Gemini, а не обычный Internal 2.4GHz TX, чтобы сохранить функциональность двухдиапазонного модуля

Важные замечания

АНТЕННЫ: Устанавливайте антенны, включённые в комплект, ДО того, как установите аккумуляторы и включите пульт управления. НЕ используйте пульт управления без установленных антенн при включённом внутреннем радиомодуле — это приведёт к выходу из строя внутреннего радиомодуля, что не будет считаться гарантийным случаем.

ПРОШИВКА: Пульт управления GX12 поставляется с самой стабильной на момент выпуска прошивкой EdgeTX и ExpressLRS. Обновляйте прошивку только если уверены в том, что делаете. Некорректное обновление прошивки может привести к тому, что пульт станет неработоспособным.

ОХЛАЖДЕНИЕ: GX12 оснащён активной системой охлаждения (вентилятор) для работы с двумя передатчиками мощностью 1 Вт. Убедитесь, что вентиляционные отверстия не заблокированы во время использования.

Обзор органов управления

Передняя панель

• OLED-дисплей 128 × 64 (монохромный, высокая контрастность)
• Левый джойстик GX01 (3D цифровой CNC алюминиевый, 1000 Гц)
• Правый джойстик GX01 (3D цифровой CNC алюминиевый, 1000 Гц)
• Колесо прокрутки с кнопкой ENT (навигация и подтверждение)
• Кнопка SYS (системные настройки)
• Кнопка MDL (настройки модели)
• Кнопка RTN (возврат)
• Кнопка PAGE< (предыдущая страница)
• Кнопка PAGE> (следующая страница)
• Кнопка TELE (телеметрия)

Переключатели и органы управления

Верхняя часть:

• SA - моментальная кнопка с RGB-подсветкой
• SD - моментальная кнопка с RGB-подсветкой
• 6POS - 6-позиционный переключатель с индивидуальной RGB-подсветкой каждой кнопки

Левая сторона:

• SB - 3-позиционный переключатель
• SC - 3-позиционный переключатель
• SG - моментальная кнопка
• SH - моментальная кнопка
• P1 - потенциометр (регулируемое колесо)

Правая сторона (модульные панели):

• SE - 3-позиционный переключатель (сменный)
• SF - 3-позиционный переключатель (сменный)
• S1 - потенциометр/слайдер (сменный)
• S2 - потенциометр (регулируемое колесо)

Кнопки подстройки (цифровые триммеры):

• T1 - T4 (четыре цифровых триммера)

Порты и разъемы

• Зарядный порт USB-C (умная балансировочная зарядка 2S, передача данных, обновление прошивки)
• Тренер-порт DSC (для режима инструктора)
• Аудио-выход 3,5 мм (разъём для наушников)
• Nano-отсек (для внешних модулей Crossfire/Tracer)
• SMA порты (для кастомных антенн, опционально)

Антенны

• Двойная складная антенна 2,4 ГГц / 900 МГц
• Всенаправленные антенны
• Складная конструкция для компактного хранения

Дополнительные элементы

• Динамик (для звуковых оповещений)
• Вентилятор охлаждения (активное охлаждение для RF-модулей)
• Петля для шейного ремешка (на верхней части корпуса)
• Складные стики джойстиков (3 мм, хранятся в корпусе)
• Отсек для аккумуляторов (под задней крышкой)
• 512 МБ встроенной памяти (SD-карта не требуется)

Модульные панели переключателей

GX12 оснащён съёмными панелями переключателей для кастомизации:

В комплекте:

• 2 × запасные панели переключателей
• 1 × 2-позиционный переключатель (для замены SE/SF)
• 1 × моментальная кнопка (для замены SE/SF)
• 6 × заглушек для удаления ненужных переключателей

Примечание: Только переключатели SE и SF подключены через кабель и могут быть легко заменены. Остальные переключатели припаяны к PCB и требуют пайки для замены.

Питание и зарядка

GX12 имеет встроенную умную балансировочную зарядку 2S через USB-C порт для литиевых аккумуляторов. Зарядный контроллер поддерживает только определённые типы аккумуляторов с номинальным напряжением ячейки 3,7 В и напряжением полного заряда 4,2 В.

Одобрены для использования:

• 2 × 3,7 В Li-ion 18650 (используйте лоток из комплекта)
• 2 × 3,7 В Li-ion 21700 (в виде 2S 7,4 В сборки)
• 2S 7,4 В LiPo (рекомендуется 2000-3000 мАч)

НЕ используйте LiFe аккумуляторы или Li-ion 18650 аккумуляторы с номинальным напряжением 3,6 В и напряжением полного заряда 4,10 В. Зарядка некорректного типа аккумулятора может вывести из строя зарядный модуль и привести к пожару.

Требования к Li-ion аккумуляторам:

Если используете Li-ion аккумуляторы, убедитесь, что ячейки не защищены и имеют выпуклый плюсовой контакт (button-top). Защищённые ячейки или flat-top могут не подходить по размеру.

Правила безопасной зарядки:

• Регулярно проверяйте напряжение и состояние аккумулятора
• НЕ оставляйте заряжаться без присмотра
• Всегда заряжайте в безопасном месте, вдали от горючих материалов
• НЕ заряжайте, если пульт намок или каким-либо образом повреждён
• Используйте только рекомендованные типы аккумуляторов

RadioMaster не несёт никакой ответственности за любые неблагоприятные последствия, вызванные использованием или неправильным использованием этого продукта.

Технология Gemini-X (Xrossband)

GX12 является первым радиоконтроллером с поддержкой ExpressLRS Gemini Xrossband (GEM-X) — революционной технологии, позволяющей передавать сигнал одновременно на двух диапазонах.

Что такое Gemini-X?

Gemini-X — это технология одновременной передачи на двух частотах:

• 2,4 ГГц (высокая скорость, низкая задержка)
• 900 МГц (дальний радиус, лучшее проникновение сквозь препятствия)

Преимущества Gemini-X:

Непревзойдённая помехоустойчивость

• Если один диапазон испытывает помехи, второй продолжает работать
• Автоматическое переключение между диапазонами

Увеличенная дальность

• Диапазон 900 МГц обеспечивает дальность до 30+ км
• Диапазон 2,4 ГГц обеспечивает низкую задержку для гонок

Надёжность

• Дублирование сигнала на двух частотах
• Минимальный риск потери связи

Совместимость с приёмниками:

GX12 поддерживает:

• Все текущие ExpressLRS 2,4 ГГц приёмники
• Все текущие ExpressLRS 900 МГц приёмники
• Новое поколение Gemini-X приёмников (двухдиапазонных)

При использовании обычных приёмников (не Gemini-X) передатчик работает только на одном диапазоне. Для полного использования технологии Gemini-X требуется двухдиапазонный приёмник.

Инструкции по привязке (ELRS)

Процедура привязки приёмника:

1. Выключите пульт управления
2. Трижды подайте питание на приёмник
   • Светодиод приёмника мигнёт дважды — это указывает на режим привязки
3. Включите пульт управления
   • Нажмите и держите кнопку SYS
   • Выберите ExpressLRS LUA в меню TOOLS
   • Прокрутите до [Bind] и нажмите Enter
4. Проверка привязки
   • Светодиод на приёмнике должен гореть постоянно
   • Это указывает на успешную привязку

Постоянное свечение светодиода приёмника означает успешную привязку.

Настройка Gemini-X:

Для использования Gemini-X с двухдиапазонным приёмником:

1. Откройте ExpressLRS LUA в меню TOOLS
2. Выберите Gemini Mode → Enable
3. Настройте Primary Band (основной диапазон): 2.4G или 900M
4. Настройте Secondary Band (дополнительный диапазон): 900M или 2.4G
5. Сохраните настройки

Джойстики GX01

GX12 оснащён высококачественными джойстиками GX01:

Характеристики GX01:

• 1000 Гц частота обновления с синхронизацией EdgeTX
• 3D цифровые датчики Холла для максимальной точности
• CNC алюминиевая конструкция для долговечности
• Складные стики 3 мм для компактного хранения
• Регулируемое натяжение пружин (низкое/высокое)

Регулировка джойстиков:

Каждый джойстик имеет четыре регулировочных винта (HEX 1,5 мм):

1. Режим джойстика (M1/M2)

• По часовой стрелке: отключить самоцентрирование (для газа)
• Против часовой стрелки: включить самоцентрирование

2. Ограничение хода

• Регулировка максимального отклонения стика

3. Вертикальное натяжение (вверх-вниз)

• По часовой стрелке: усилить
• Против часовой стрелки: ослабить

4. Горизонтальное натяжение (лево-право)

• По часовой стрелке: усилить
• Против часовой стрелки: ослабить

Замена пружин натяжения:

В комплекте поставляются 4 пружины высокого натяжения. GX12 по умолчанию имеет установленные пружины низкого натяжения.

Для замены:

1. Снимите стик (потяните вверх)
2. Открутите винты крепления джойстика (HEX 2 мм)
3. Снимите джойстик
4. Замените пружины
5. Установите джойстик обратно

Калибровка

Калибровка джойстиков

1. В системных настройках перейдите на страницу HARDWARE
2. Выберите Calibration и нажмите OK
3. Шаг 1: Нажмите кнопку подтверждения для начала
4. Шаг 2: Разместите все джойстики, колёса и потенциометры в среднем положении
   • Нажмите кнопку подтверждения
5. Шаг 3: Переместите все джойстики и колёса в максимальные и минимальные положения
   • Используйте шаблон влево/вправо/вверх/вниз для джойстиков
   • НЕ делайте круговые движения
6. Шаг 4: Последовательно нажмите все позиции 6-позиционного переключателя
7. Нажмите Enter для завершения

Важно: Используйте шаблон движения влево/вправо/вверх/вниз при калибровке джойстиков для максимальной точности. НЕ делайте круговые движения.

Калибровка напряжения батареи

1. На странице HARDWARE прокрутите до Battery calibration
2. Измерьте фактическое напряжение мультиметром
3. Введите измеренное значение
4. Перейдите на страницу RADIO SETUP
5. Настройте Battery meter range (например, 6,6 - 8,4 В)
6. Настройте Battery low (напряжение предупреждения, например 6,8 В)

Настройка RGB-подсветки

GX12 оснащён программируемой RGB-подсветкой на переключателях:

Настройка цветов:

1. Нажмите и удерживайте SYS
2. Перейдите на страницу HARDWARE
3. Выберите LED Settings или настройте в специальных функциях модели
4. Назначьте цвета для каждого переключателя:
   • SA/SD кнопки
   • 6POS позиции (индивидуально)
5. Настройте яркость и режимы свечения

Использование RGB для индикации:

• Режимы полёта - разные цвета для разных режимов
• Состояние вооружения - красный = вооружено, зелёный = разоружено
• Состояние телеметрии - индикация уровня батареи модели
• Пользовательские функции - любые логические условия

Главный интерфейс

Экран запуска OLED по умолчанию отображает основную информацию с высокой контрастностью.

Отображаемая информация:

• Название текущей модели
• Напряжение TX (аккумулятора передатчика)
• Сила сигнала (RSSI)
• Положение джойстиков
• Положение переключателей
• Значения триммеров
• Таймеры
• Телеметрия (при нажатии TELE)

Системные настройки

Вход в системные настройки:
Нажмите и удерживайте кнопку SYS

TOOLS

• ExpressLRS LUA (настройки ELRS, привязка, Gemini-X)
• Анализатор спектра
• Системные скрипты

SD CARD

• Просмотр встроенной памяти 512 МБ
• Модели
• Звуковые файлы
• Логи
• Прошивки

RADIO SETUP

• Дата и время
• Режим звука
• Громкость
• Яркость OLED
• Режим джойстиков (Mode 1/Mode 2)
• Порядок каналов (AETR)
• Настройки батареи
• Задержка включения/выключения

GLOBAL FUNCTIONS

• Глобальные специальные функции
• Логические переключатели
• Пользовательские функции

TRAINER

• Настройка режима инструктора
• Управление учебными полётами

HARDWARE

• Калибровка джойстиков
• Калибровка напряжения
• Тестирование переключателей
• Настройка потенциометров
• LED Settings (настройки RGB)
• Вентилятор (настройки охлаждения)

VERSION

• Тип оборудования: GX12
• Версия прошивки EdgeTX
• Версия модуля ExpressLRS
• Информация о сборке

Обновление прошивки

Обновление EdgeTX:

Метод 1: Через EdgeTX Companion

1. Скачайте EdgeTX Companion с https://edgetx.org
2. Подключите GX12 к компьютеру через USB-C
3. Установите драйвер STM32 BOOTLOADER
4. Выберите профиль GX12 в Companion
5. Скачайте и запишите последнюю прошивку

Метод 2: Через встроенную память

1. Скачайте файл прошивки (.bin)
2. Подключите GX12 в режиме USB Storage
3. Скопируйте файл в папку /FIRMWARE
4. В пульте: SYS → SD CARD → FIRMWARE → выберите файл
5. Подтвердите обновление

Обновление ExpressLRS:

1. Откройте ExpressLRS LUA в меню TOOLS
2. Выберите WiFi Update или USB Update
3. Следуйте инструкциям на экране
4. После обновления выполните повторную привязку

ОСТОРОЖНО: Обновление прошивки может сбросить некоторые настройки. Сделайте резервную копию моделей через EdgeTX Companion перед обновлением.

Система охлаждения

GX12 оснащён активной системой охлаждения для работы с двумя RF-передатчиками мощностью 1 Вт.

Особенности:

• Автоматическое управление вентилятором в зависимости от температуры
• Настраиваемые пороги включения вентилятора
• Защита от перегрева RF-модулей

Настройка вентилятора:

1. SYS → HARDWARE → Fan Settings
2. Установите Temperature threshold (порог температуры включения)
3. Установите Fan speed (скорость вентилятора): Auto / Low / Medium / High
4. Включите/выключите Thermal protection (тепловую защиту)

Если температура RF-модуля превышает критический порог (обычно 70°C), передатчик автоматически снизит мощность для защиты компонентов.

Гарантия и ремонт

Если возникнут какие-либо проблемы с аппаратной частью пульта управления GX12, сохраните доказательство покупки и обращайтесь к продавцу, где вы приобрели GX12.

Техническая поддержка:

• 🌐 https://www.radiomasterrc.com/contact
• 📧 Откройте тикет на сайте производителя

Требования FCC по безопасности

Расстояние до антенн

При использовании пульта управления RadioMaster GX12, пожалуйста, соблюдайте расстояние не менее 20 см между вашим телом (за исключением пальцев, кистей рук, запястий, лодыжек и стоп) и антеннами, чтобы соответствовать требованиям безопасности по воздействию радиочастот, установленным правилами FCC.

Информация FCC

Это оборудование было протестировано и признано соответствующим ограничениям, установленным частью 15 правил FCC.

Условия эксплуатации:

1. Это устройство не должно создавать вредных помех
2. Это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательное функционирование

ОСТОРОЖНО: Изменения или модификации, не одобренные явным образом стороной, ответственной за соответствие требованиям, могут лишить пользователя права на эксплуатацию оборудования.

Простая декларация соответствия ЕС

RadioMaster заявляет, что радиооборудование GX12 соответствует директивам ЕС, в частности Директиве 2014/53/EU.

Полный текст декларации соответствия можно найти на сайте: https://www.radiomasterrc.com

---

Производитель

ShenZhen RadioMaster Co., Ltd

4th Floor, Yangtian Building, No. 18 Yangtian Road, Xin'an Street, Baoan District, Shenzhen, Guangdong, China

Официальный сайт: https://www.radiomasterrc.com

Комплект поставки

• 1 × Пульт управления GX12
• 1 × Фирменный чехол для переноски
• 1 × Лоток для аккумуляторов 18650
• 2 × Запасные панели переключателей
• 6 × Заглушек для удаления переключателей
• 1 × USB Type-C кабель
• 1 × Защитная плёнка для экрана
• 1 × HEX-ключ 1,5 мм
• 4 × Пружины высокого натяжения для джойстиков
• 1 × 2-позиционный переключатель
• 1 × Моментальная кнопка
• 1 × Набор наклеек RadioMaster
• 1 × Руководство пользователя GX12

Полезные ресурсы

• 🌐 RadioMaster - официальный сайт производителя
• 🌐 EdgeTX - документация по прошивке EdgeTX
• 🌐 ExpressLRS - информация о протоколе ELRS и Gemini-X
• 📺 RadioMaster YouTube - видеоуроки
• 💬 EdgeTX Discord - сообщество пользователей

Программное обеспечение EdgeTX и ExpressLRS очень мощные и имеют большое количество функций программирования и микширования. Загрузите комплексное руководство с официальных сайтов для получения более подробных инструкций.
