Hawkeye X 3.3GHz

Hawkeye X 3.3GHz, в оригинальном мануале Hawkeye 3.3G V2, - 10.2-дюймовый FPV-монитор 1000 lux с DVR, HDMI IN, AV-входом, автоматическим поиском каналов и приемом 64CH + 8 DIY channels в диапазоне 3.3G. Монитор поддерживает FPV interface, DVR interface, External video input interface, HDMI interface и Track mode.

Технические характеристики и функции

Параметр	Значение
LED-экран
Разрешение дисплея	1024×600
Подсветка	LED
Яркость	1000 lux
Соотношение сторон	16:9
Время отклика	10 ms
Цветовая система	PAL/NTSC
Питание
Рабочее напряжение	DC: аккумулятор 3S-6S
Потребляемый ток	1 A @ 3S; 550 mA @ 6S
Сигналы
Входной сигнал	Video (PAL/NTSC), HDMI
Выходной сигнал	Video
5V при входном питании > 12V	1 A
DVR
Разрешение записи	D1 / VGA / QVGA
Поддержка TF card	До 64G
Корпус
Размер упаковки	300 mm × 200 mm × 60 mm
Размер монитора	265 mm × 170 mm × 31 mm
Вес брутто	1.13 kg
Приемник
Чувствительность	-99 dB
Антенный интерфейс	SMA

Особенности

Монитор CAPTAIN all-in-one специально разработан для систем аэрофотосъемки и FPV-применения.

• Высокая яркость: 1000 lux.
• DVR: встроенный DVR-блок может записывать видео в фоновом режиме.
• Без задержки, синего экрана и черного экрана: встроенный DVR не добавляет задержку при приеме сигнала; синий или черный экран не появляется.
• Автоматический и ручной поиск каналов: DIP-переключатели не требуются.
• HDMI input.

Кнопки управления

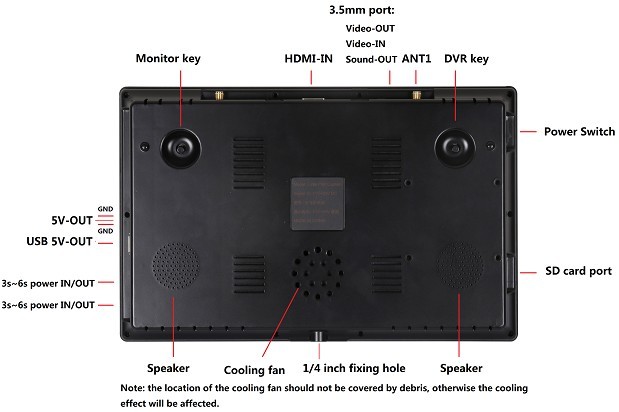

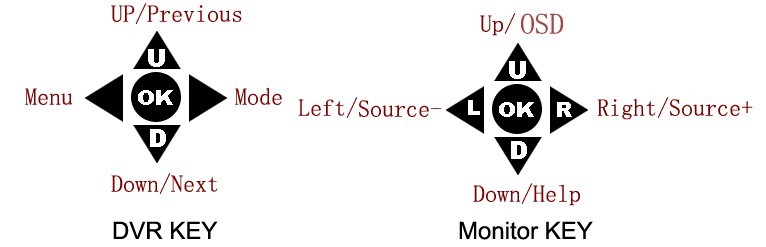

На задней стороне монитора расположены две группы кнопок: одна для управления DVR, другая для управления дисплеем.

Кнопки управления DVR

Кнопка	Функция
UP	Переместить курсор вверх.
DOWN	Переместить курсор вниз.
MENU (left button)	Открыть меню, выйти из меню или подменю.
MODE (right button)	Войти в режим воспроизведения видео или выйти из него.
OK	Подтвердить выбор, воспроизведение или остановка.

Кнопки управления дисплеем

Кнопка	Функция	Быстрое действие
UP	Переместить курсор вверх.	Скрыть OSD; удержание 2 секунды запускает автоматический поиск каналов в FPV.
DOWN	Переместить курсор вниз.	Показать HELP-меню.
LEFT / -	Кнопка регулировки (-).	Переключиться на предыдущий интерфейс.
RIGHT / +	Кнопка регулировки (+).	Переключиться на следующий интерфейс.
OK	Открыть меню или подтвердить выбор.

Интерфейсы монитора: FPV interface, DVR interface, External video input interface, HDMI interface и Track mode interface. Для переключения интерфейсов используйте LEFT / RIGHT как shortcut key.

FPV-интерфейс

FPV interface является интерфейсом по умолчанию при включении.

Индикатор	Описание
Voltage	Показывает входное напряжение в диапазоне от 10V до 26V. При низком заряде аккумулятора меню становится красным и начинает мигать. Если заряд слишком низкий, синий индикатор в левом нижнем углу мигает все быстрее, а зуммер подает сигнал. Немедленно замените аккумулятор, чтобы избежать его повреждения.
Recording	Когда DVR работает в фоновом режиме, мигает красная буква R и синий индикатор.
Time	Показывает время работы монитора.
RSSI	Показывает уровень принимаемого сигнала в FPV interface.

В DVR interface в верхней строке отображаются напряжение, время и отметка DVR. В External video input interface отображается внешний AV-вход, например AV3.

HDMI Interface

HDMI input поддерживает 480i/p, 576i/p, 720p, 1080i/p.

Track mode Interface

В Track mode монитор циклически сканирует все каналы. Когда значение RSSI становится выше установленного значения, монитор останавливается на этом канале на 5 секунд или до нажатия кнопки.

Настройки интерфейса дисплея

Нажмите OK, чтобы открыть меню настроек дисплея.

Пункт меню	Описание
FRQB	Например, A1 5645: выбор группы и канала частоты.
FORMAT	Например, AUTO: система видеосигнала.
BRI	Яркость.
CON	Контрастность.
SAT	Насыщенность.
SHARP	Резкость.
GAMA	Гамма / latitude.
SPEAKER	Громкость динамика.
LIGHT	Яркость подсветки.
ZOOM	Формат изображения.
VOLADJ	Коррекция отображаемого напряжения.
LED	Индикатор питания.
LAN	Язык меню.
RESET	Сброс настроек.
EXIT	Выход из меню.

Таблица частот 64CH

Основные группы A-H дают 64 канала. Группа HE предназначена для 8 DIY-каналов.

CH	A	B	C	D	E	F	G	H	HE (DIY)
1	3330	3170	3360	3200	3320	3310	3220	3060	3150
2	3350	3190	3380	3220	3345	3330	3240	3080	3230
3	3370	3210	3400	3240	3370	3355	3260	3100	3310
4	3390	3230	3420	3260	3395	3380	3280	3120	3390
5	3410	3250	3440	3280	3420	3405	3300	3140	3470
6	3430	3270	3460	3300	3445	3430	3320	3160	3550
7	3450	3290	3480	3320	3470	3455	3340	3180	3630
8	3470	3310	3500	3340	3495	3480	3360	3200	3710

DIY-каналы

Для ручной настройки используется группа HE. В меню DIY-каналов:

Пункт	Значение / назначение
FRQA	HE: выбор DIY-группы.
FRQB	Например, 3150: выбранная частота.
FRQADJ	OFF: ручная коррекция частоты выключена.
Диапазон ручного ввода	Between 3060 and 3710.

Пункты меню дисплея

FORMAT

Кнопками LEFT или RIGHT войдите в настройку системы. Доступны три варианта: AUTO, PAL, NTSC. Если выбран AUTO, система входного видеосигнала определяется автоматически. Некорректная установка системы может привести к отсутствию изображения.

Brightness

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.

Contrast

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.

Saturation

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.

Sharp

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-15.

Latitude

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: C1-C3.

SPEAKER

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: 1-40.

Black light

Регулировка яркости LED-подсветки: Auto, High, Low.

ZOOM

Кнопками LEFT или RIGHT войдите в настройку. Доступные форматы: 16:9 / 4:3.

VOLADJ

Кнопки управления: LEFT (-), RIGHT (+). Диапазон: -5 to +5.

LED

Настройка индикатора питания: ON / OFF.

Language

Кнопки управления: LEFT (-), RIGHT (+). Варианты: Chinese / English.

Reset

Сброс значений к настройкам по умолчанию.

Описание DVR-интерфейса

Перед использованием сделайте резервную копию данных на TF card. При первом использовании TF card будет автоматически отформатирована.

Нажмите RIGHT, чтобы переключиться из FPV interface в DVR interface. Нажмите LEFT, чтобы вернуться в FPV interface.

Воспроизведение видео

Переключитесь в DVR interface. Нажмите MODE (RIGHT), чтобы запустить воспроизведение видео. Кнопками UP или DOWN выберите нужный файл, затем нажмите OK, чтобы начать воспроизведение.

Кнопка	Функция
UP	Переместить курсор вверх.
DOWN	Переместить курсор вниз.
MENU (LEFT)	Открыть меню, выйти из меню или подменю.
MODE (RIGHT)	Войти в режим воспроизведения видео или выйти из него.
OK	Подтвердить выбор, воспроизведение или остановка.

DVR может работать на переднем плане или в фоне. В любом интерфейсе, кроме DVR setting и режима воспроизведения видео, нажатие OK из группы управления DVR запускает запись в фоновом режиме и не мешает использованию FPV.

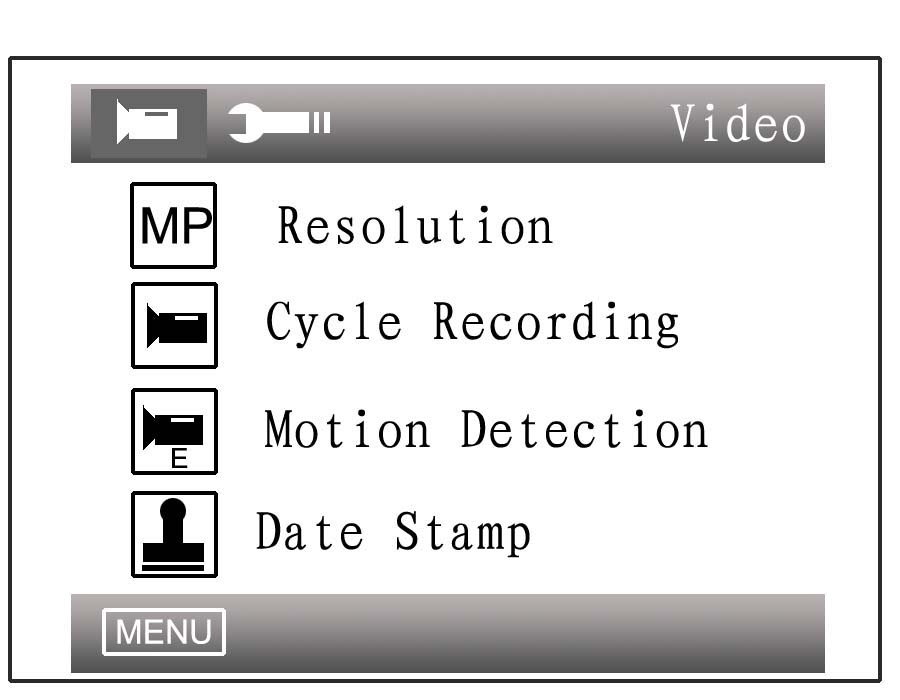

Настройки DVR

Нажмите MENU, чтобы выбрать подменю.

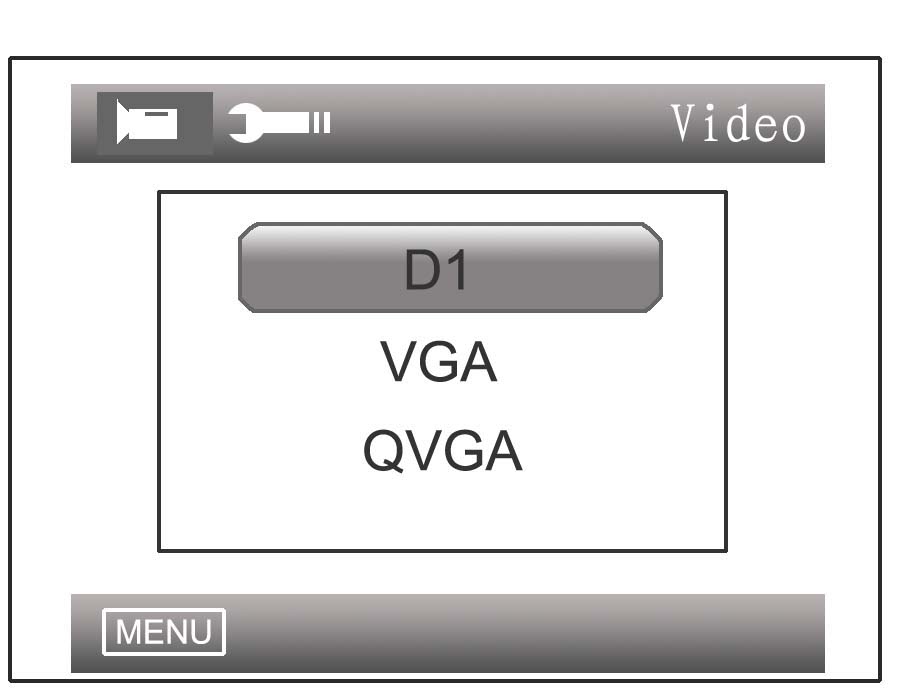

Resolution

Доступные разрешения: D1 (720×576 для PAL, 720×480 для NTSC), VGA (640×480), QVGA (320×240).

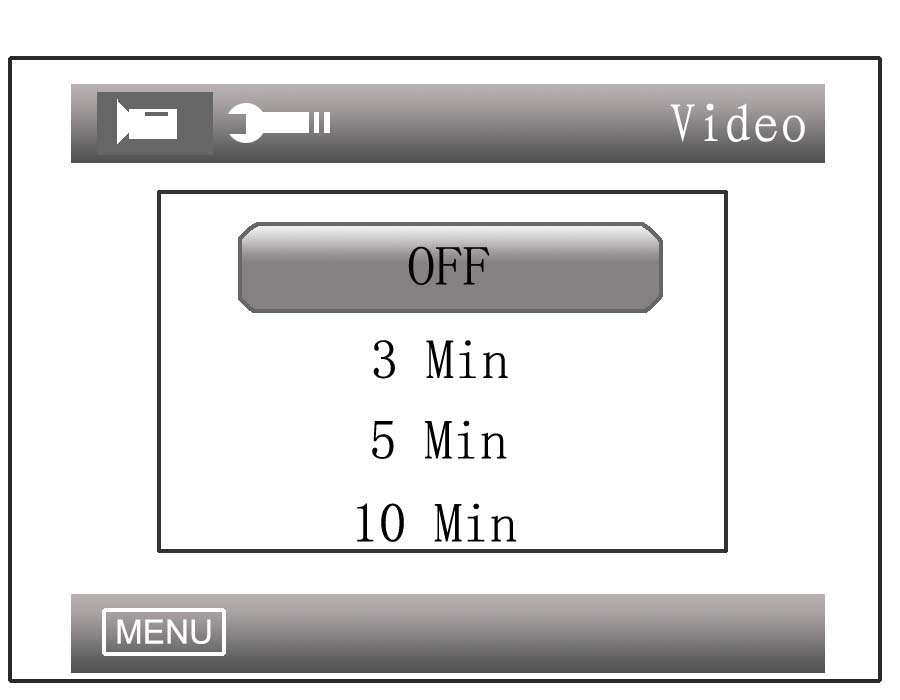

Cycle Recording

Если выбрана Cycle Recording, при заполнении TF card самые новые записанные видео будут перезаписывать самые ранние.

OFF: если Cycle Recording выключен, видеофайлы не будут нарезаться на небольшие сегменты. Если выбрать значение от 3 до 10 минут, Cycle Recording включается, а длина каждого видеофрагмента соответствует выбранному значению.

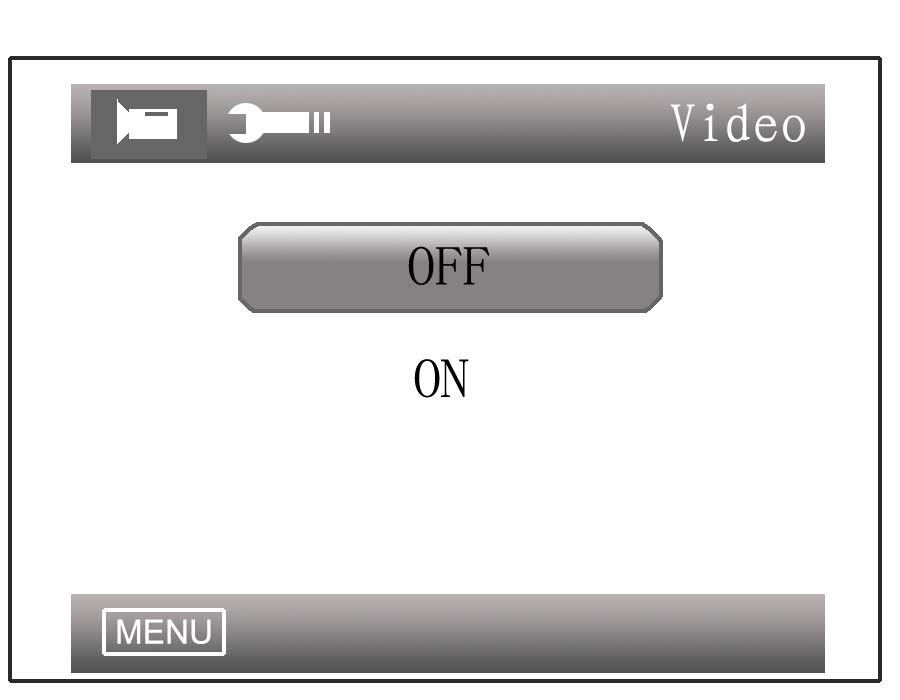

Motion Detection

Если выбрана Motion Detection, DVR автоматически начнет запись по внутреннему алгоритму при обнаружении движения.

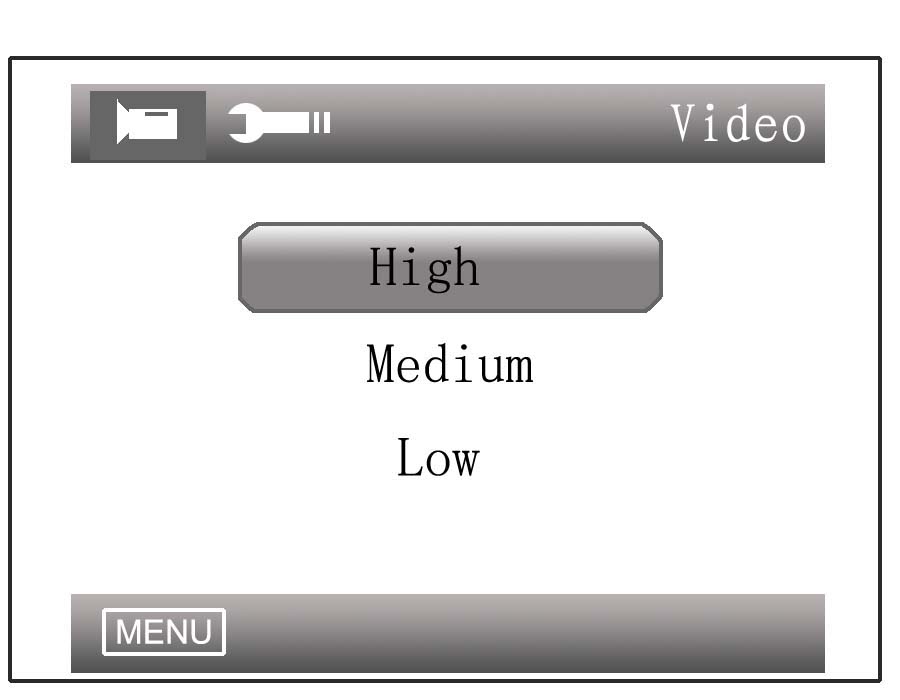

Motion Detection Sensitivity

Чувствительность Motion Detection регулируется по трем уровням: High, Medium, Low. Чем выше выбранный уровень, тем легче DVR запускает запись.

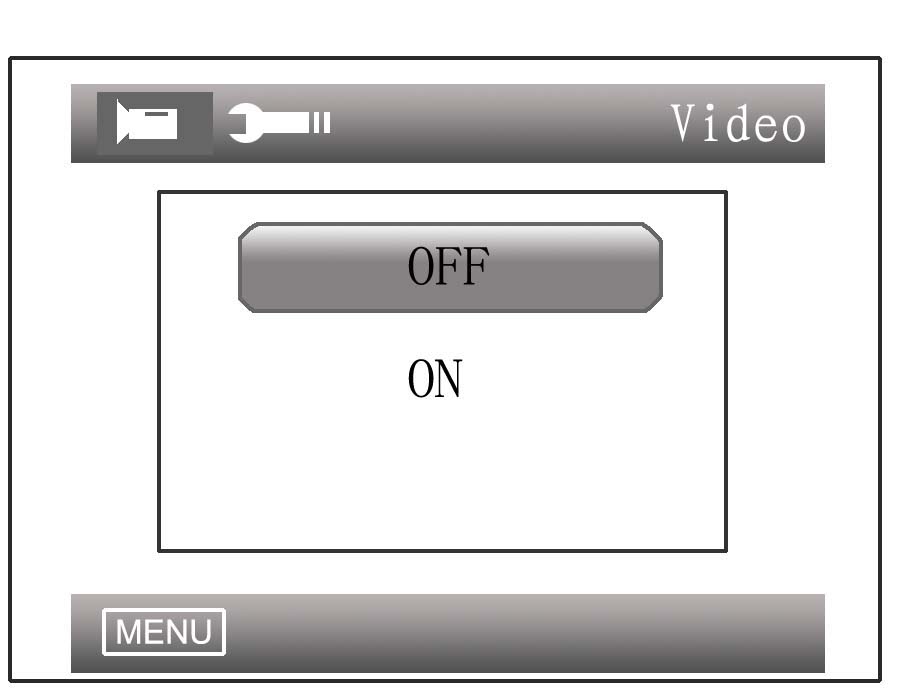

Date Stamp

Выберите ON или OFF, чтобы определить, будут ли дата и время отображаться в нижней части видеозаписи.

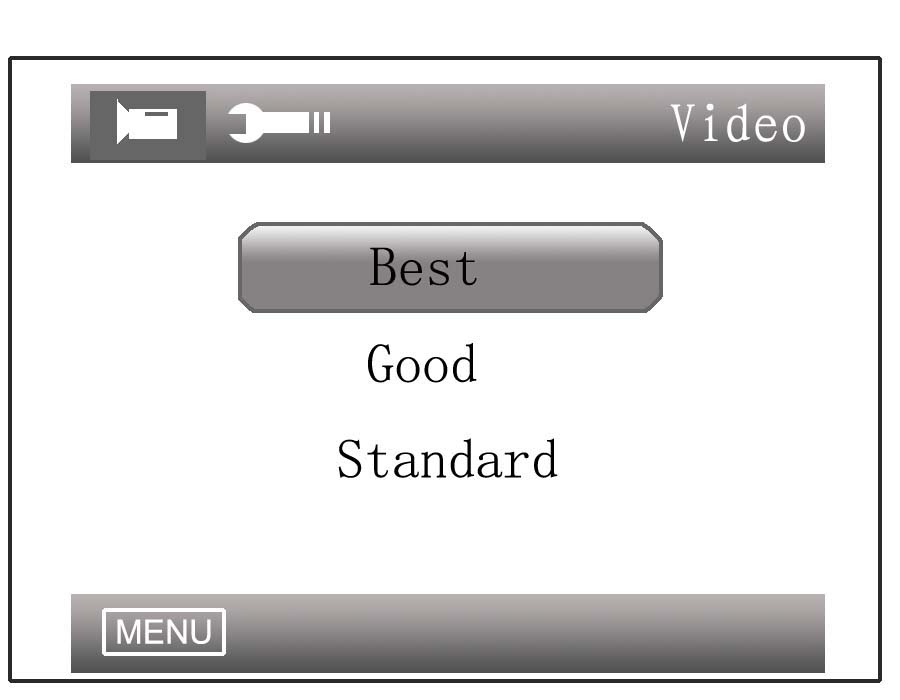

Image Quality

Четкость изображения и размер видеофайла регулируются по трем уровням. Более высокое качество изображения дает более высокую четкость и больший размер файла.

Если выбрано разрешение D1 (720×576 PAL), размеры файлов при разных вариантах Image Quality:

Качество	Размер файла
Best	1.7G/h
Good	1.2G/h
Standard	800M/h

Auto power up recording

Выберите YES / ON, чтобы определить, нужно ли автоматически начинать запись видео при включении питания.

Расширенные настройки DVR

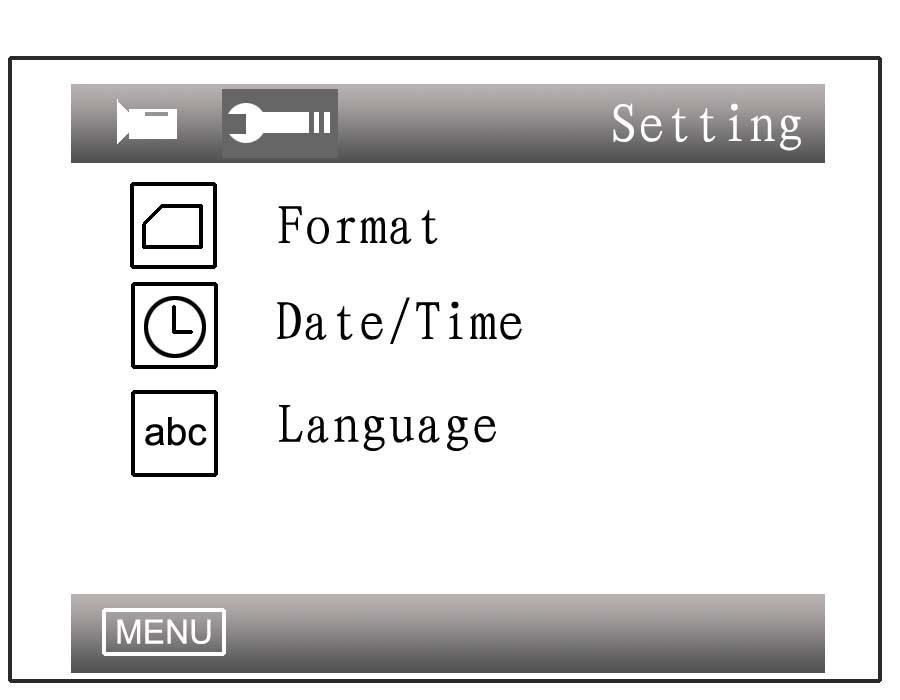

Дважды нажмите MENU, чтобы открыть Advanced Settings. В них входят Format, Date/Time и Language.

Format

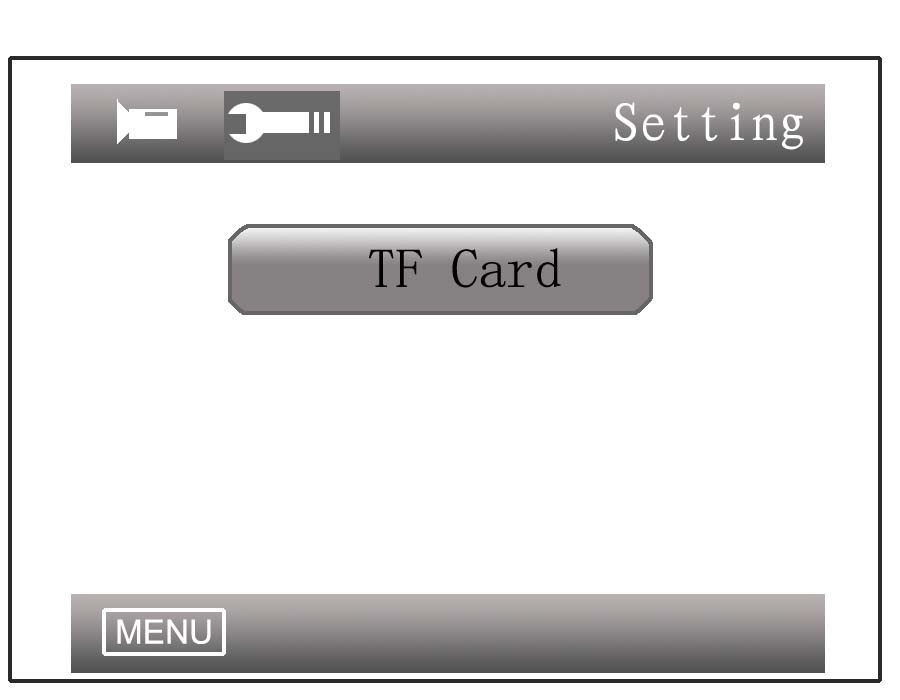

Войдите в Advanced Settings и выберите Format, чтобы отформатировать TF card. Для оптимизации файловой системы DVR форматирует TF card при первом использовании. Перед форматированием сделайте резервную копию данных на TF card.

После форматирования TF card все файлы на карте будут удалены.

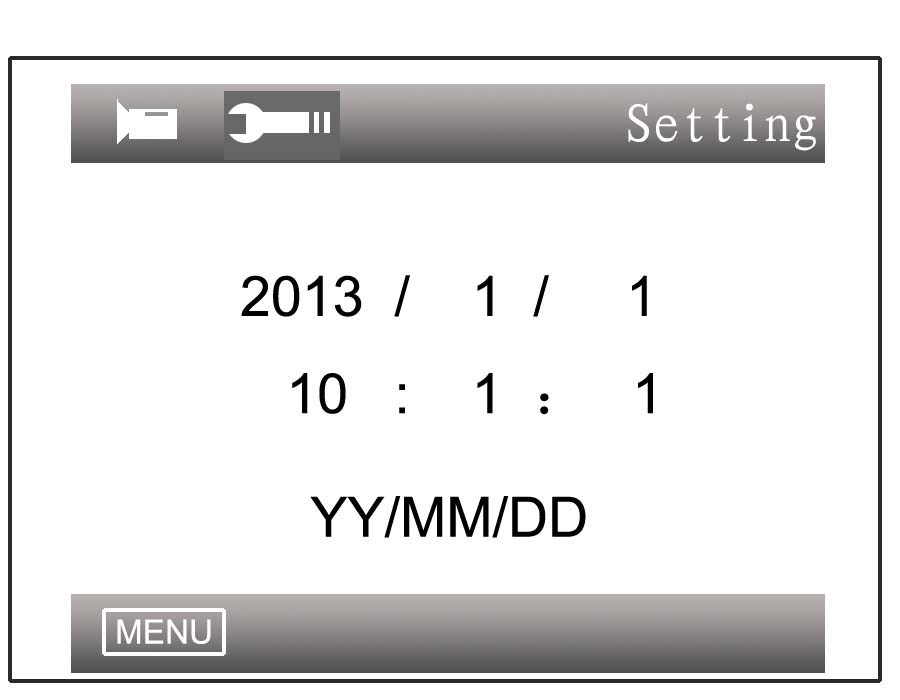

Date/Time

Войдите в Advanced Settings → выберите Date/Time → кнопками UP/DOWN выберите нужную дату или время → нажмите MENU для выхода.

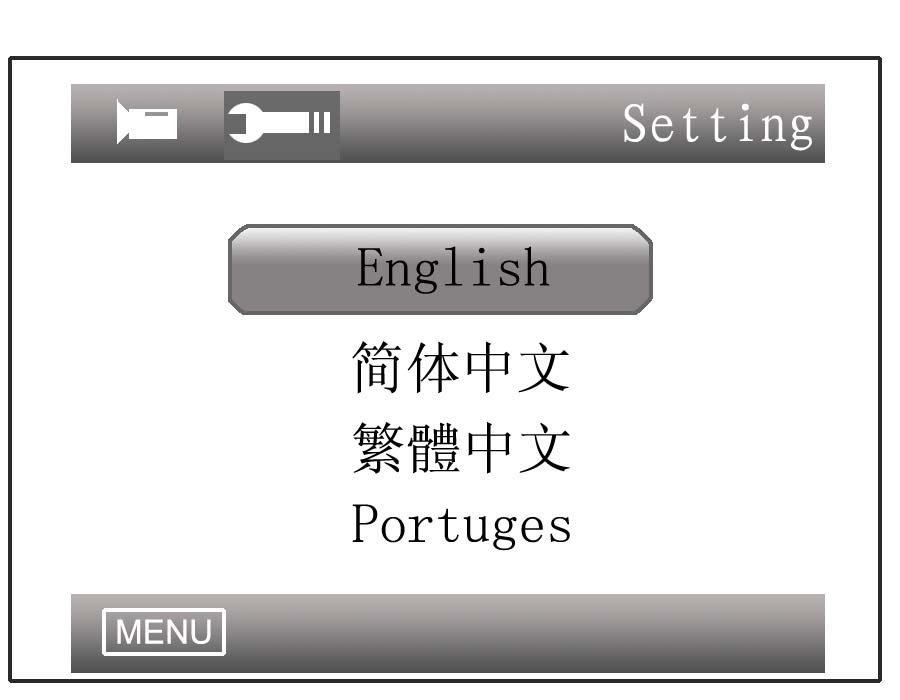

Language

Войдите в Advanced Settings → выберите Language → кнопками UP/DOWN выберите нужный язык из 8 доступных → нажмите MENU для выхода.

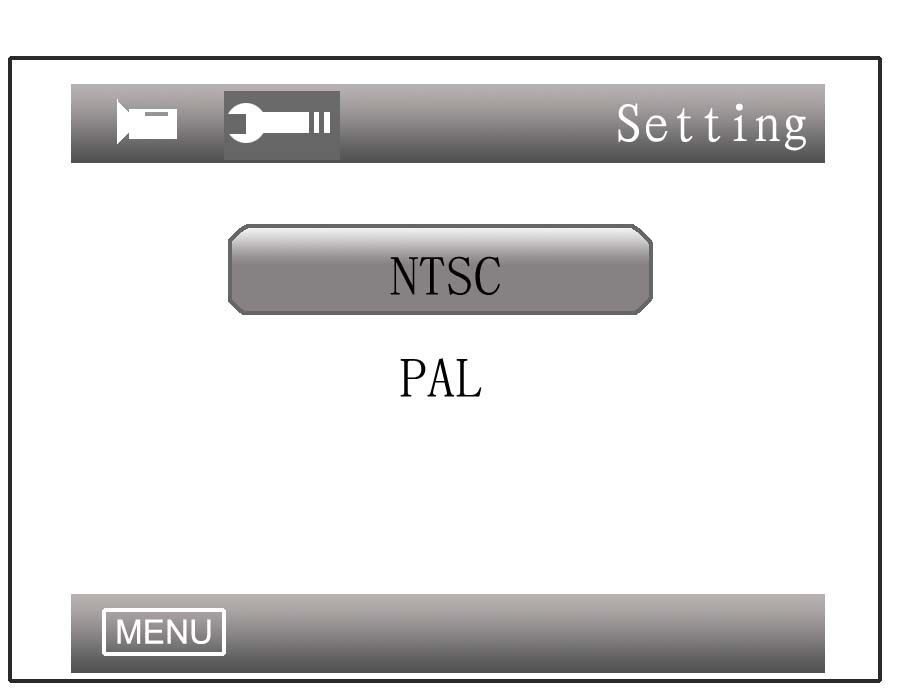

TV Mode

Можно выбрать систему видеовыхода; система видеовхода определяется автоматически. Выбирайте систему в зависимости от страны. Рекомендация из мануала: оставьте PAL и не меняйте.

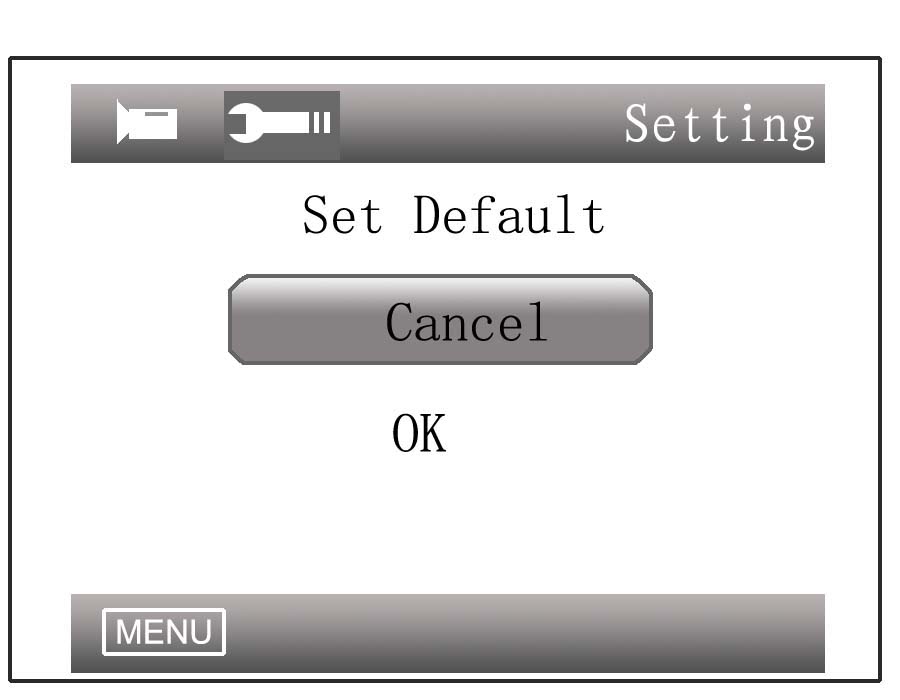

Default Settings

Этот пункт возвращает настройки к заводским значениям.

Быстрые действия

В любом режиме, кроме режима настройки меню, кнопки монитора могут использоваться как быстрые кнопки.

Interface Switch

Нажатие RIGHT или LEFT переключает между FPV, DVR, external video interfaces и HDMI interfaces.

Show/Hide Indication Windows

В любом интерфейсе однократное нажатие UP из группы управления дисплеем скрывает окна индикации. Повторное нажатие UP показывает их снова.

Show Help Menu

В любом интерфейсе нажатие DOWN из группы управления дисплеем показывает HELP-меню. Повторное нажатие DOWN скрывает его.

Индикатор питания

При запуске системы включенный индикатор питания означает, что питание подано. В интерфейсах FPV, DVR и external video interface во время записи LED мигает. При слишком низком заряде аккумулятора и системной тревоге LED также мигает.

Индикатор питания важен, но для удобства можно войти в меню и отключить его ночью, если он кажется слишком ярким.

Комплектация и аксессуары

Размер и вес

Параметр	Значение
Размер упаковки	300 mm × 200 mm × 60 mm
Вес брутто (receiver + DVR)	1.13 kg

Аксессуары

Аксессуар	Количество
Кабель Female XT60 plug to male DC connector	1
Кабель с разъемом 3.5 mm	1
Антенна 3.3G	1
Кронштейн	1

Распиновка 3.5 mm кабеля

Цвет	Назначение
Желтый	Video output
Белый	Video input

FAQ

Изображение отображается черно-белым

• Проверьте, не является ли выход камеры черно-белым. Некоторые камеры могут автоматически переключаться в черно-белый режим при слабом освещении.

Монитор не запускается после подключения питания

• Сначала полностью зарядите аккумулятор и убедитесь, что его разрядный ток достигает как минимум 1.4 A. Проверьте, достаточно ли заряда аккумулятора. Если используется аккумулятор 3S, попробуйте для проверки аккумулятор 4S.
• Проверьте, не вызвана ли проблема плохим контактом DC-plug и кабеля аккумулятора.
• Проверьте, правильно ли источник питания подключен к положительному контакту.

Не принимается ни один канал

• Установите антенну и переместите монитор ближе к 3.3 GHz передатчику.
• Подайте видеосигнал на передатчик.
• Проверьте, есть ли канал передатчика в таблице принимаемых каналов; также проверьте другие каналы.
